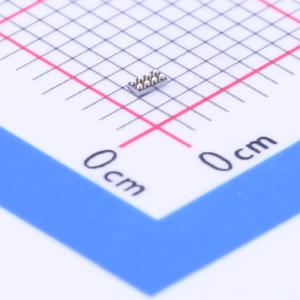

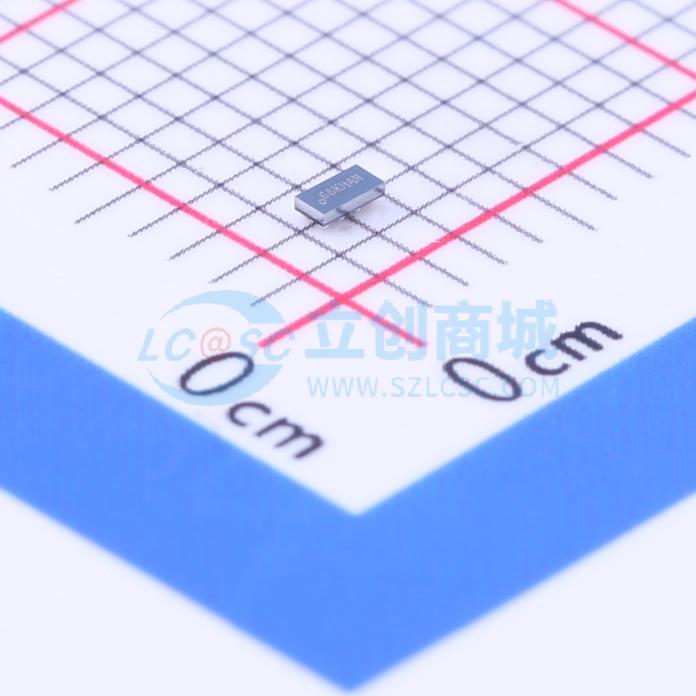

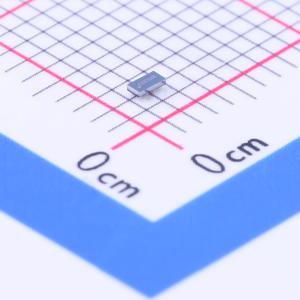

温馨提醒：图片仅供参考，商品以实物为准

SN74AUP2G00YFPR

描述: SN74AUP2G00 2 通道、2 输入、0.8V 至 3.6V 低功耗与非门
品牌名称: TI(德州仪器)
商品型号: SN74AUP2G00YFPR
商品编号: C205913
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	700mV~900mV
	输出高电平(VOH)	-
	输出低电平(VOL)	-
	系列	74AUP系列
	传播延迟(tpd)	6.7ns@3.3V,30pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	局部关断模式

商品概述

AUP系列是德州仪器面向电池供电便携式应用的低功耗需求推出的解决方案。该系列在整个0.8 V 至 3.6 V的VCC工作范围内，可实现极低的静态功耗与动态功耗，延长电池寿命。本产品还可保持出色的信号完整性。SN74AUP2G00采用正逻辑实现布尔函数Y = 非(A·B) 或 Y = 非A + 非B。NanoStar™封装技术是IC封装领域的重大突破，将芯片本身作为封装。该器件针对使用Ioff的部分掉电应用进行了全规范定义，Ioff电路会禁用输出，防止器件掉电时产生破坏性的回流电流。

商品特性

提供德州仪器NanoStar™封装
低静态功耗
低动态功耗
低输入电容
低噪声，过冲与下冲小于VCC的10%
Ioff支持部分掉电模式工作
宽工作VCC范围为0.8 V 至 3.6 V
针对3.3 V工作优化
支持3.6 V I/O容差，可适配混合模式信号工作
tpd最大为5.9 ns（3.3 V条件下）
适用于点到点应用
锁存性能超过100 mA，符合JESD 78 II类规范
ESD性能符合JESD 22测试标准，测试规格为2000-V人体模型（A114-B，II类）；1000-V充电器件模型（C101）

应用领域

电池供电便携式应用
点到点应用

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	2
	工作电压	800mV~3.6V
	静态电流(Iq)	500nA
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA
	输入高电平(VIH)	1.6V~2V
