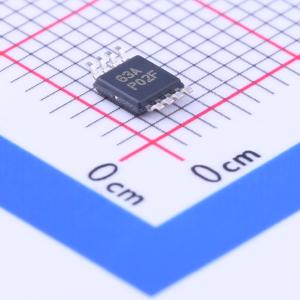

温馨提醒：图片仅供参考，商品以实物为准
OPA2172IDGK
36V单电源10MHz轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2172 双路、36V、10MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2172IDGK
- 商品编号
- C205907
- 商品封装
- VSSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 8pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 8pA | |
| 噪声密度(eN) | 7nV/√Hz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | 2.25V~18V；-18V~-2.25V |
商品概述
OPA172、OPA2172 和 OPA4172 (OPAx172) 属于 36V、单电源、低噪声运算放大器系列，该系列放大器能够在 +4.5V (±2.25V) 至 +36V (±18V) 的电源范围内运行。这款最新补充的高压 CMOS 运算放大器与 OPAx171 和 OPAx170 搭配，为用户提供了广泛的带宽、噪声和功率选择，可以满足各种应用的需要。OPAx172 采用微型封装并且提供低偏移、漂移和静态电流。这些器件还提供宽带宽、快速转换率和高输出电流驱动能力。单通道、双通道和四通道版本均具有相同的技术规格，可最大程度地提高设计灵活性。 与大多数只在一个电源电压下额定运行的运算放大器不同，OPAx172 系列可在 +4.5 至 +36V 的电压范围内额定运行。超过电源轨的输入信号不会导致相位反向。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时性能会受到影响。 OPAx172 系列运算放大器额定运行温度范围为 -40°C 至 +125°C。
商品特性
- 宽电源范围：+4.5V 至 +36V ，±2.25V 至 ±18V
- 低偏移电压：±0.2mV
- 低偏移漂移：±0.3μV/°C
- 增益带宽：10MHz
- 低输入偏置电流：±8pA
- 低静态电流：每放大器 1.6mA
- 低噪声：7nV/√Hz
- 已过滤电磁干扰(EMI) 和射频干扰(RFI) 的输入，输入范围包括负电源
- 输入范围运行至正电源
- 轨到轨输出
- 高共模抑制：120dB
- 行业标准封装：SOIC - 8、VSSOP - 8、SOIC - 14、TSSOP - 14
- 微型封装：单电源版本采用 SC70 和 SOT - 23 封装；双电源版本采用 WSON - 8 封装
应用领域
- 电源模块内的跟踪放大器
- 商用电源变频器放大器
- 桥式放大器
- 温度测量
- 应力计放大器
- 精密积分器
- 测试设备
