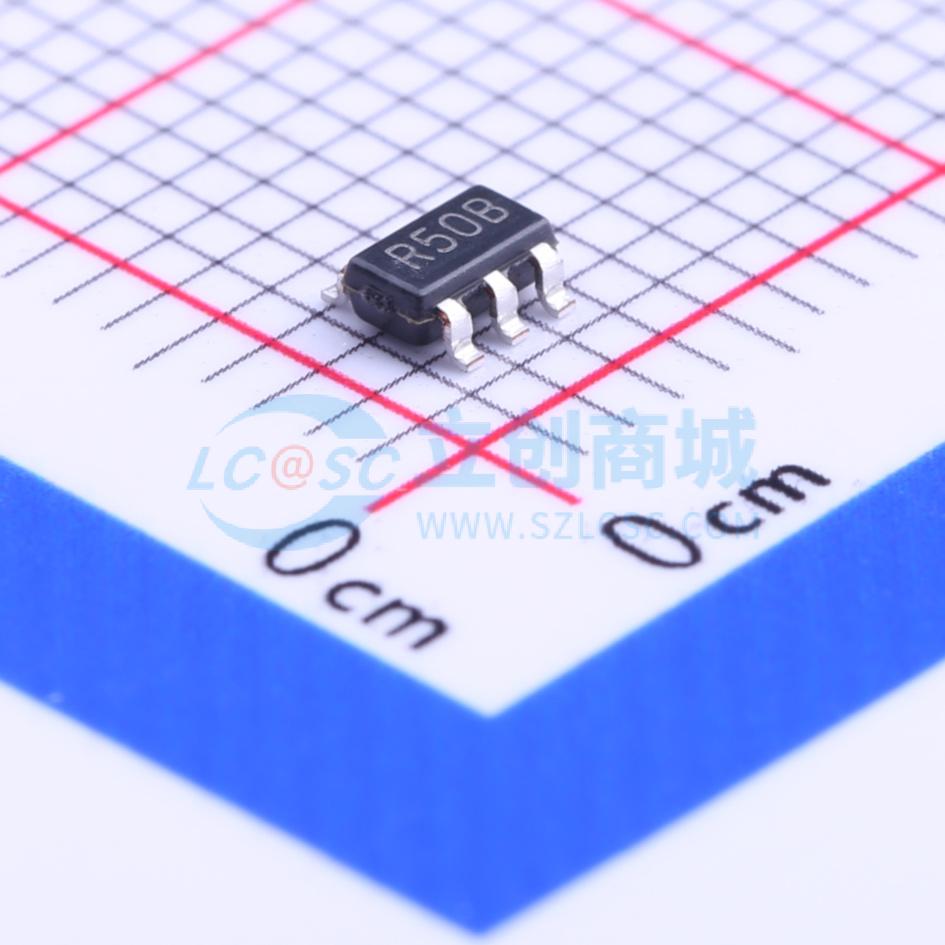

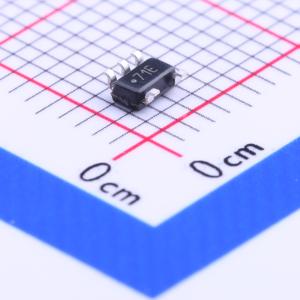

温馨提醒：图片仅供参考，商品以实物为准

LM3724IM5-2.32/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3724 具有手动复位功能的低功耗电压监控器和复位 IC
品牌名称: TI(德州仪器)
商品型号: LM3724IM5-2.32/NOPB
商品编号: C202280
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM3722/LM3723/LM3724微处理器监控电路用于监测微处理器和数字系统中的电源。在电源上电、掉电、欠压情况以及手动复位期间，它们会向微处理器提供复位信号。只要电源电压降至工厂预设的复位阈值以下，LM3722/LM3723/LM3724就会发出复位信号。即使VCC升至复位阈值以上，复位信号至少会保持100ms。 LM3722具有低电平有效、推挽式的RESET输出。LM3723具有高电平有效、推挽式的RESET输出。LM3724具有低电平有效、开漏式的RESET输出。有三种标准的复位电压选项可供选择，适用于监测5V、3.3V和2.5V的电源电压。也提供其他复位电压；详情请联系德州仪器。 LM3722/LM3723/LM3724的电源电流仅为6μA，非常适合用于便携式设备。它们采用5引脚SOT - 23封装。

商品特性

精确监测2.5V、3.3V和5V电源电压
全温度范围规格 - 工业级：-40°C至±85°C；扩展级：-40°C至±125°C
最小上电复位脉冲宽度为100ms，典型值为190ms
低电平有效RESET输出（LM3722）
高电平有效RESET输出（LM3723）
低电平有效、开漏式RESET输出（LM3724）
保证VCC ≥ 1V时RESET输出有效
低电源电流，典型值为6μA
电源瞬态抗扰性
与MAX811/812应用兼容

应用领域

微处理器系统
计算机
控制器
智能仪器
便携式/电池供电设备

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	复位有效电平	低电平有效
	阈值电压	2.32V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	190ms
	工作温度	-40℃~+85℃@(Tj)
