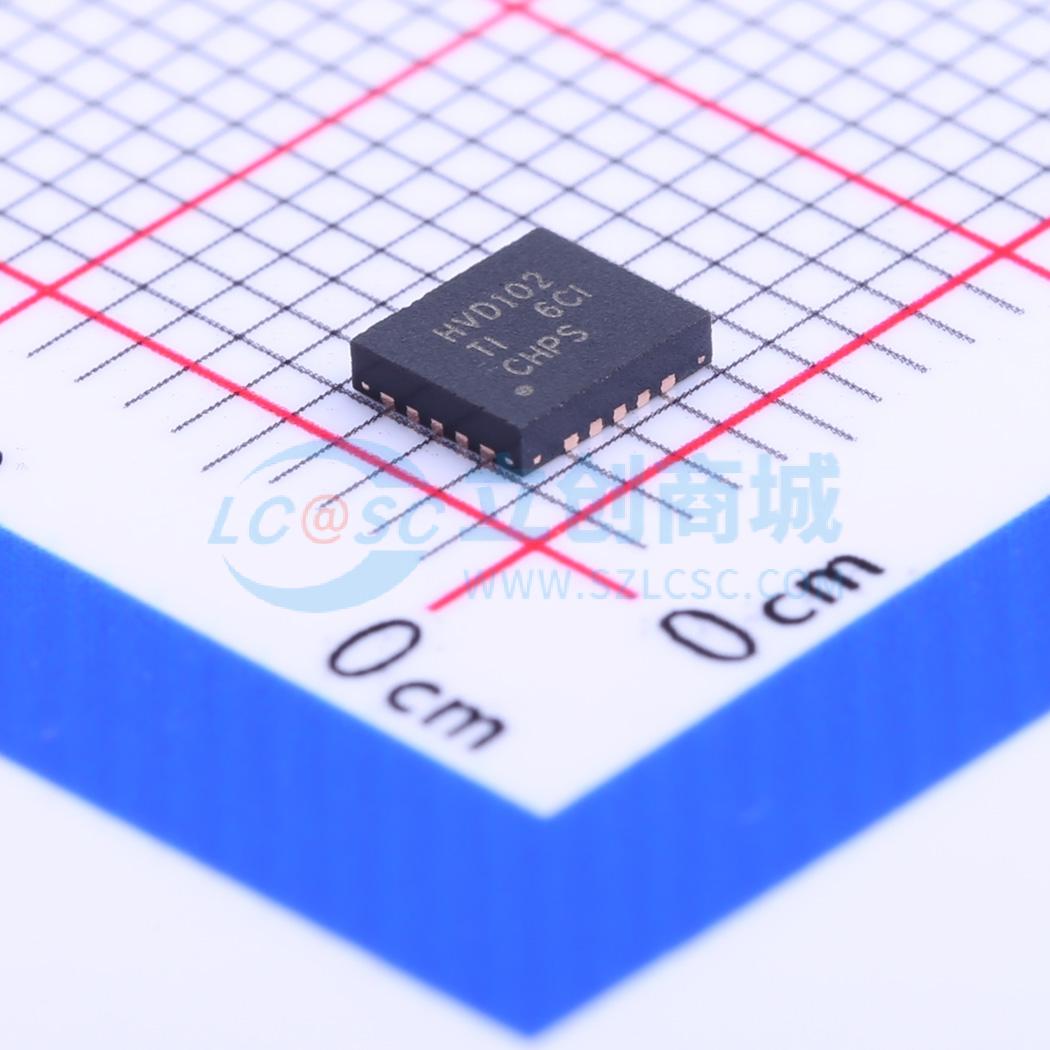

SN65HVD102RGBT

SN65HVD101 和‘HVD102 IO-Link PHY 可实现针对工业点到点通信的IO-LINK 接口。当此器件通过一个3 线制接口连接至一个IO-Link 主控器件时，主控器件能够发起通信并与远程节点交换数据，而此时SN65HVD10X 则作为一个完整的通信物理层。

IO-Link 驱动器输出(CQ) 可用于使用EN 和TX 输入引脚的推挽式高侧或低侧配置。PHY 接收器将CQ 引脚上的24V IO-Link 信号转换为RX 引脚上的标准逻辑电平。使用一个简单并行接口在PHY 与本地控制器之间接收和发送数据以及状态信息。

SN65HVD101 和'HVD102 可实现针对过流、过压和过热条件的保护特性。可使用一个外部电阻器来设定IO-Link 驱动器电流限值。如果出现一个短路电流故障，驱动器输出被内部限定，而PHY 生成一个错误信号(SC)。这些驱动器还执行一个过热关断特性，此特性保护器件不受高温故障的影响。

SN65HVD102 由一个3.3V 或者5V 本地单电源供电运行。SN65HVD101 集成了一个线性稳压器，此稳压器从IO-Link L+ 电压中生成3.3V 或5V 电压，为PHY 以及一个本地控制器和附加电路供电。

针对空间受限类应用，SN65HVD101 和'HVD102 采用20 引脚RGB 封装 (4mm×3.5mm QFN)。

• 可配置的CQ 输出：用于SIO 模式的推挽式高侧或低侧远程唤醒指示器、电流限值指示器、电源正常指示器
• 过热保护、反极性保护
• 可配置电流限值
• 9V 至36V 电源范围，可耐受50V 的峰值线路电压
• 3.3V/5V 可配置集成低压降稳压器(LDO)（只适用于SN65HVD101）
• 20 引脚四方扁平无引线(QFN) 封装，4mm x 3.5mm

• 适合于IO-Link 器件节点
