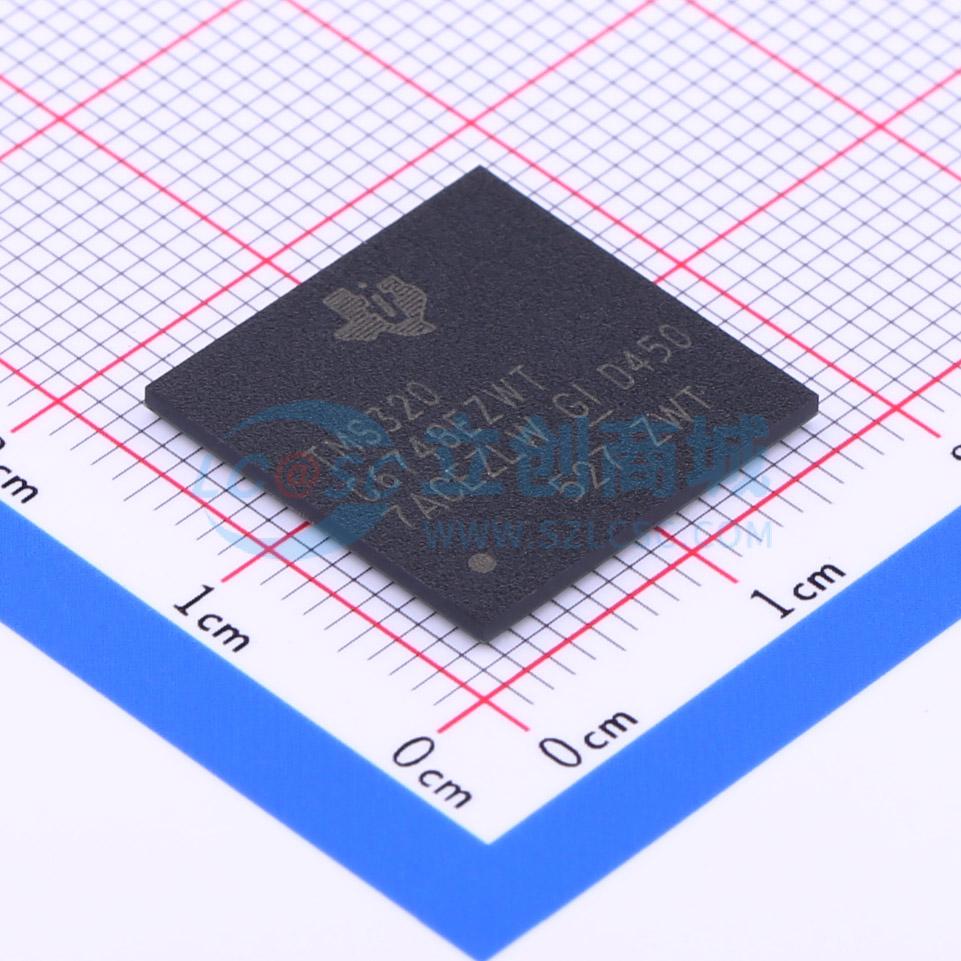

TMS320C6748EZWTD4

TMS320C6748定点和浮点DSP是一款低功耗应用处理器，该处理器基于C674xDSP内核。该DSP与其他TMS320C6000TM平台DSP相比，功耗要小很多。

凭借这款器件，原始设备制造商(OEM)和原始设计制造商(ODM)能够充分利用全集成混合处理器解决方案的灵活性，迅速将兼具稳健操作系统、丰富用户接口和高处理器性能的器件推向市场。

该器件的DSP内核采用基于2级缓存的架构。第1级程序缓存(L1P)是一个32KB的直接映射缓存，第1级数据缓存(L1D)是一个32KB的2路组相连缓存。第2级程序缓存(L2P)包含256KB的存储空间，由程序空间和数据空间共享。L2存储器可配置为映射存储器、缓存或二者的组合。尽管系统内的其他主机可访问DSPL2，但还是额外提供了一个128KB的RAM共享存储器给其他主机使用，从而避免对DSP性能产生影响。

对于支持安全功能的器件，TI的基本安全启动可为用户保护自主知识产权并防止外部实体修改用户开发的算法。该安全启动流程从一个基于硬件的"信任根"开始，确保代码从一个已知安全的位置开始执行。默认情况下会锁定JTAG端口以防止仿真和调试攻击；不过，在应用开发期间的安全启动过程中可以使能JTAG端口。启动模块存储在外部非易失性存储器（例如，闪存或EEPROM）中时处于加密状态，在安全启动期间被装载时会进行解密和验证。加密和解密程序会保护客户IP，使客户能够安全地设置系统并使器件采用已知可信任的代码开始运行。

基本安全启动使用SHA-1或SHA-256以及AES-128来验证启动映像。另外，基本安全启动使用AES-128进行启动映像加密。安全启动流程采用多层加密机制，不但可以保护启动过程，而且能够安全地升级启动和应用软件代码。该器件使用1个128位的器件专用密钥来保护客户密钥，该128位密钥由经过NIST-800-22认证的随机数发生器生成，并且仅对该器件是已知的。当需要更新时，客户可使用密钥创建一个新的加密映像。之后，器件可通过外部接口（例如，以太网）来获取该映像并覆盖现有代码。

外设集包括：1个具有管理数据输入/输出模块(MDIO)的10Mbps/100Mbps以太网介质访问控制器(EMAC)；1个USB2.0 OTG接口；1个USB1.1 OHCI接口；2个I2C总线接口；1个具有16个串行器和FIFO缓冲器的多通道音频串行端口(McASP)；2个具有FIFO缓冲器的多通道缓冲串行端口(McBSP)；2个支持多片选的串行外设接口(SPI)；4个可配置的64位通用定时器（其中一个可配置为看门狗）；1个可配置的16位主机端口接口(HPI)；多达9组通用输入/输出(GPIO)引脚（每组包含16个引脚，每个引脚均支持可编程的中断和事件生成模式，并且支持与其他外设复用）；3个UART接口（均支持RTS和CTS）；2个增强型高分辨率脉宽调制器(eHRPWM)外设；3个32位增强型捕捉(eCAP)模块外设（可配置为3个捕捉输入或3个APWM输出）；2个外部存储器接口（一个是用于慢速存储器或外设的异步SDRAM外部存储器接口(EMIFA)，另一个是高速DDR2/移动DDR控制器）。

EMAC为器件和网络之间提供了一个高效接口。无论是在半双工模式还是全双工模式下，EMAC都支持10Base-T和100Base-TX或者10Mbps和100Mbps。此外，该器件还提供了一个针对PHY配置的MDIO接口。EMAC支持MII和RMII接口。

• 375MHz和456MHz C674x定点和浮点超长指令字 (VLIW) 数字信号处理器 (DSP)
• C674x指令集特性
• C67x+和C64x+ ISA的超集
• 高达3648 MIPS和2746 MFLOPS
• 可按字节寻址（8位、16位、32位和64位数据）
• 8位溢出保护
• 位域提取、设定、清空
• 正常化、饱和、位计数
• 紧凑16位指令
• C674x二级缓存架构
• 32KB的L1P程序RAM/缓存
• 32KB的L1D数据RAM/缓存
• 256KB的L2统一映射RAM/缓存
• 灵活RAM/缓存分区（L1和L2）
• 增强型直接存储器访问控制器3 (EDMA3)
• 2个通道控制器
• 3个传输控制器
• 64个独立DMA通道
• 16个快速DMA通道
• 可编程传输突发尺寸
• TMS320C674x浮点VLIW DSP内核
• 具备非对齐支持的Load-Store架构
• 64个通用寄存器（32位）
• 6个ALU（32位和40位）功能单元
• 支持32位整型，SP（IEEE单精度/32位）和DP（IEEE双精度/64位）浮点数
• 每个时钟支持多达4次SP加法，每2个时钟支持多达4次DP加法
• 每个周期支持多达2次浮点数（SP或DP）倒数逼近（RCPxP）和平方根倒数逼近（RSQRxP）运算
• 2个乘法功能单元
• 混合精度IEEE浮点乘法支持高达
• 每时钟2次SP × SP → SP运算
• 每2个时钟2次SP × SP → DP运算
• 每3个时钟2次SP × DP → DP运算
• 每4个时钟2次DP × DP → DP运算
• 定点乘法每个时钟周期支持2次32 × 32位乘法、4次16 × 16位乘法或8次8 × 8位乘法，而且还支持复杂的乘法
• 指令压缩减少代码尺寸
• 所有指令所需条件
• 取模循环运算的硬件支持
• 受保护模式运行
• 对于错误检测和程序重定向的额外支持
• 软件支持
• TI DSP BIOS
• 芯片支持库和DSP库
• 128KB的RAM共享存储器
• 1.8V或3.3V LVMOS I/O（USB和DDR2接口除外）
• 2个外部存储器接口
• EMIFA
• NOR（8位宽或16位宽数据）
• NAND（8位宽或16位宽数据）
• 具有128MB地址空间的16位SDRAM
• DDR2/移动DDR存储器控制器，有以下两种选项
• 具有256MB地址空间的16位DDR2 SDRAM
• 具有256MB地址空间的16位mDDR SDRAM
• 3个可配置的16550型UART模块
• 含调制解调器控制信号
• 16字节FIFO
• 16x或13x过采样选项
• LCD控制器
• 2个串行外设接口 (SPI)，每个接口都有多个芯片选择
• 2个多媒体卡 (MMC)/安全数字 (SD) 卡接口，具有安全数据I/O (SDIO) 接口
• 2个主/从内部集成电路 (I²C Bus)
• 1个主机端口接口 (HPI)，通过16位宽的多路复用地址和数据总线实现高带宽
• 可编程实时单元子系统 (PRUSS)
• 2个独立的可编程实时单元 (PRU) 内核
• 32位Load-Store精简指令集计算机 (RISC) 架构
• 每个内核4KB的指令RAM
• 每个内核512字节的数据RAM
• 可通过软件禁用PRUSS以实现节能
• 除了PRU内核的正常R31输出，还会从子系统中导出每个PRU的寄存器30
• 标准的电源管理机制
• 时钟选通
• 在一个单一PSC时钟选通域下的完整子系统
• 专用中断控制器
• 专用开关中心源
• 具有集成型PHY的USB 1.1 OHCI（主机） (USB1)
• 具有集成型PHY的USB 2.0 OTG端口 (USB0)
• USB 2.0高速和全速客户端
• USB 2.0高速、全速和低速主机
• 端点0（控制）
• 端点1、2、3和4（控制、批量、中断或ISOC） RX和TX
• 1个多通道音频串行端口 (McASP)
• 2个时钟域和16个串行数据引脚
• 支持时分复用 (TDM)，I2S，和相似格式
• 支持动态互联网技术 (DIT)
• 用于发送和接收的FIFO缓冲器
• 2个多通道缓冲串行端口 (McBSP)
• 支持TDM，I2S，和相似格式
• AC97音频编解码器接口
• 电信接口（ST总线，H100）
• 128通道时分复用 (TDM)
• 用于发送和接收的FIFO缓冲器
• 10/100Mbps以太网MAC (EMAC)
• 符合IEEE 802.3标准
• MII介质独立接口
• RMII简化的介质独立接口
• 管理数据I/O (MDIO) 模块
• 视频端口接口 (VPIF)
• 2个8位SD (BT.656)、单个16位或单个原始 (8位、10位和12位) 视频捕捉通道
• 2个8位SD (BT.656)、单个16位视频显示通道
• 通用并行端口 (uPP)
• 到现场可编门阵列 (FPGA) 和数据转换器的高速并行接口
• 两个通道的数据宽度为8位至16位（包括8位和16位）
• 单倍数据速率或双倍数据速率传输
• 支持具有START、ENABLE和WAIT（开始、使能和等待）控制的多个接口
• 串行高级技术附件 (SATA) 控制器
• 支持SATA I (1.5Gbps) 和SATA II (3.0Gbps)
• 支持全部SATA电源管理特性
• 高达32条的硬件辅助本地命令队列 (NCQ)
• 支持端口复用器和基于命令的开关
• 具有32kHz振荡器和独立电源轨的实时时钟 (RTC)
• 3个64位通用定时器（每一个可配置为2个32位定时器）
• 1个64位通用定时器或看门狗定时器（可配置为2个32位定时器）
• 2个增强的高分辨率脉宽调制器 (eHRPWM)
• 具有周期和频率控制的专用16位时基计数器
• 6个单边沿输出、6个双边沿对称输出或3个双边沿非对称输出
• 死区生成
• 高频载波实现的脉宽调制 (PWM) 斩波
• 触发区输入
• 3个32位增强型捕捉 (eCAP) 模块
• 可配置为3个捕捉输入或3个辅助脉宽调制器 (APWM) 输出
• 多达4个事件时间戳的单脉冲捕捉
• 商业级、扩展级或工业级温度

• 验钞 - 生物特征识别
• 机器视觉（低端）
