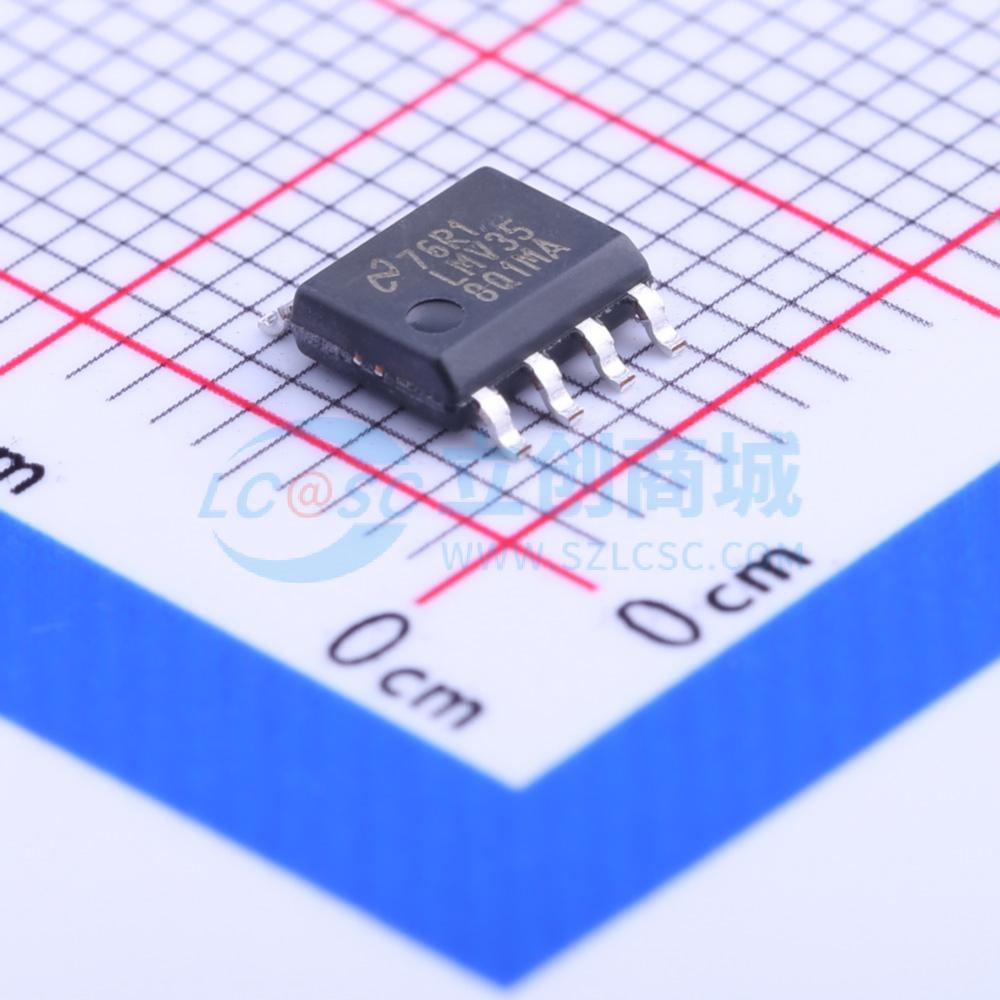

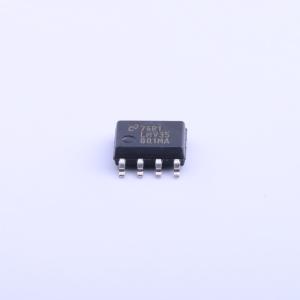

LMV358Q1MAX/NOPB
单通道、双通道和四通道通用型低压轨到轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV358-N-Q1 汽车级、双通道、5.5V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV358Q1MAX/NOPB
- 商品编号
- C202283
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1.7mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 静态电流(Iq) | 210uA | |
| 输出电流 | 5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
单通道、双通道和四通道通用低电压轨到轨输出运算放大器，LMV358-N和LMV324-N是对应原有双通道和四通道运算放大器的低电压版本，工作电压范围2.7V至5.5V，LMV321-N为单通道版本，是成本效益优异的解决方案，采用先进的次微米硅栅BiCMOS工艺制造，具有双极输入和输出级，可改善抗噪性能和输出电流驱动；LMV321-N可采用节省空间的5引脚SC70封装，尺寸约为5引脚SOT23封装的一半，可节省PCB板空间，便于设计小巧的便携式电子设备，可将器件放置在更靠近信号源的位置，降低噪声拾取，增强信号完整性；器件规格符合或超过常见的对应原有型号产品，具有轨至轨输出摆幅功能，输入共模电压范围包括接地，具有出色的速度功率比，能够以较低的电源电流实现1MHz的带宽和1V/μs的压摆率。
商品特性
- 提供单通道LMV321-N、双通道LMV358-N、四通道LMV324-N三种配置，LMV321-N、LMV358-N和LMV324-N提供汽车级AEC-Q100 1级和3级版本
- 在2.7V和5V工作条件下性能可靠，无交叉失真
- 工作温度范围为-40℃至+125℃
- 增益带宽积为1MHz，具备低电源电流特性：LMV321-N为130μA，LMV358-N为210μA，LMV324-N为410μA
- 10kΩ负载下具备轨到轨输出摆幅，摆幅范围为V+ - 10mV 至 V- + 65mV
- 输入共模电压范围为-0.2V至V+-0.8V，范围包含接地
- 具备出色的速度功率比，双极输入输出级可改善抗噪性能和输出电流驱动
应用领域
- 有源滤波器
- 通用低压应用
- 通用便携式器件
