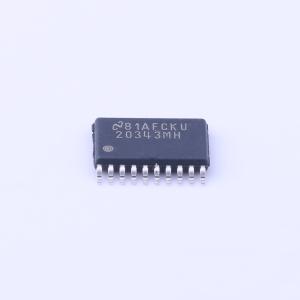

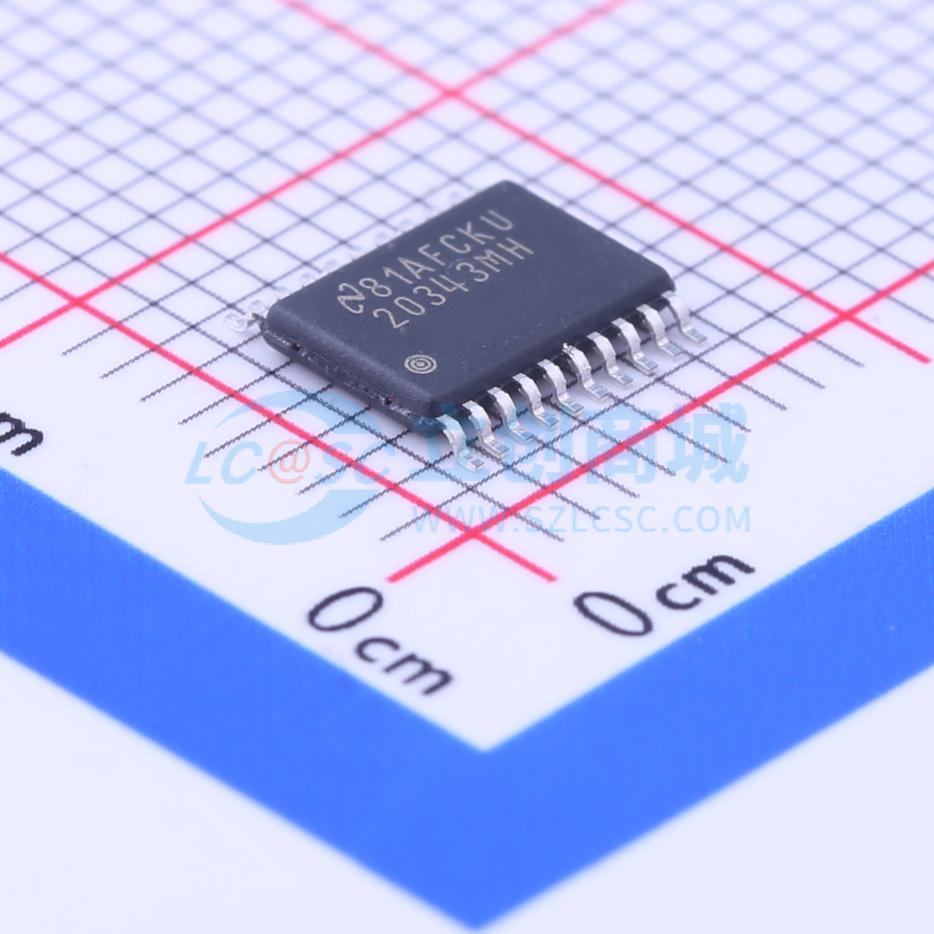

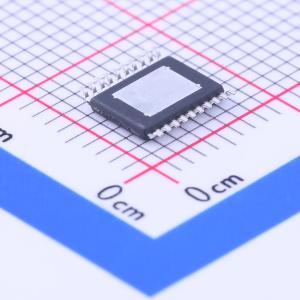

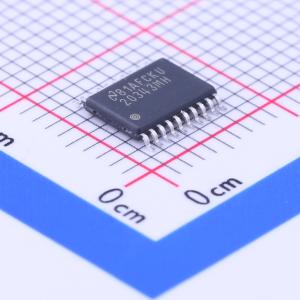

LM20343MHE/NOPB

描述: LM20343 4.5-36V 3A 电流模式可调频率同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM20343MHE/NOPB
商品编号: C205901
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

LM20343是一款功能齐全的同步降压稳压器，能够提供高达3A的负载电流。电流模式控制环路仅需两个外部元件进行补偿，兼具高性能和易用性。该器件针对4.5V至36V的输入电压范围进行了优化，非常适合高压系统。该器件内置过压保护（OVP）和过流保护（OCP）电路，可提高系统可靠性。精密使能引脚和集成欠压锁定（UVLO）功能可对器件的开启进行严格控制和时序安排。内部固定和外部可调的软启动电路可限制启动浪涌电流。集成的电源正常（PGOOD）电路可实现故障检测和电源时序控制。通过将外部电阻从RT引脚连接到地，该器件的频率可在250kHz至1.0MHz之间进行调节。 LM20343设计用于多轨电源架构。可使用SS/TRK引脚配置器件的输出电压，使其跟踪更高电压的轨。如果LM20343的输出在启动时存在预偏置，在内部软启动斜坡电压超过反馈引脚电压之前，它不会吸收电流使输出电压拉低。 LM20343采用带外露焊盘的20引脚HTSSOP封装，可直接焊接到PCB上，无需使用笨重的散热片。

商品特性

4.5V至36V输入电压范围
3A输出电流，5.2A峰值电流
集成130mΩ/110mΩ功率MOSFET
采用同步整流时峰值效率达94%
反馈电压精度为1.5%
电流模式控制，可选补偿方式
电阻可编程、支持1MHz的振荡器
输出电压可调至低至0.8V
与预偏置负载兼容
可通过外部电容进行可编程软启动
带迟滞功能的精密使能引脚
过压保护（OVP）、欠压锁定（UVLO）输入和电源正常（PGOOD）输出
内置峰值电流限制、热关断和重启保护
精确的电流限制可减小电感尺寸
非线性电流模式斜率补偿
20引脚HTSSOP外露焊盘封装

应用领域

基于4.5V至36V总线的简单设计、高效负载点调节
高性能数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）和微处理器
通信基础设施、汽车

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 20 个)

个

起订量：20 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~28.8V
	输出电流	3A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
