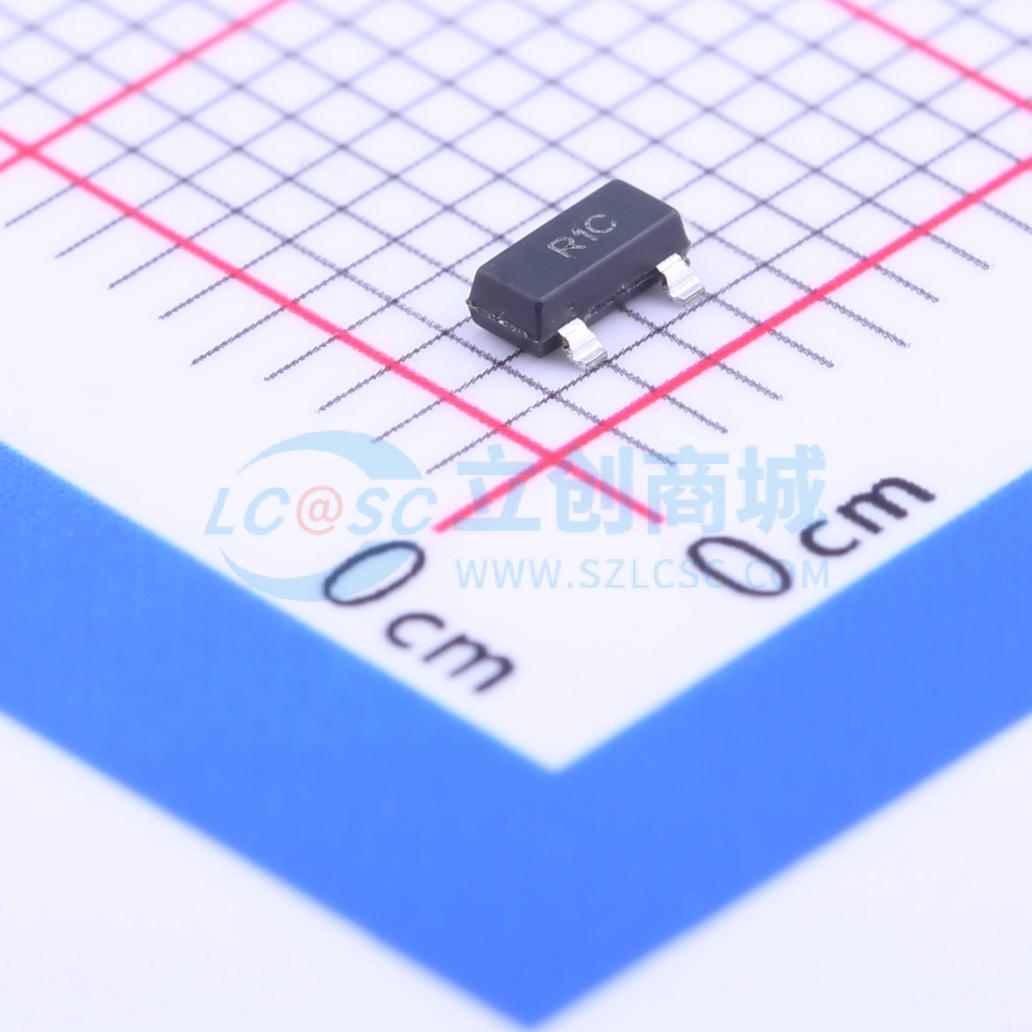

温馨提醒：图片仅供参考，商品以实物为准

LM4041CIM3-1.2/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4041-N 固定和可调节、45μA、精密微功耗并联电压基准
品牌名称: TI(德州仪器)
商品型号: LM4041CIM3-1.2/NOPB
商品编号: C205904
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

LM4041-N精密电压基准源非常适合对空间要求严苛的应用，它采用超小型SC70和SOT-23表面贴装封装。LM4041-N的先进设计无需外部稳定电容，同时确保在任何容性负载下都能保持稳定，因此使用起来非常方便。此外，它还提供固定（1.225 V）和可调反向击穿电压选项，进一步降低了设计难度。LM4041-N 1.2和LM4041-N ADJ的最小工作电流为60 μA，两种版本的最大工作电流均为12 mA。 LM4041-N在晶圆分选过程中采用熔丝和齐纳击穿反向击穿或基准电压微调技术，以确保主要器件在25°C时的精度优于±0.1%（A级）。带隙基准温度漂移曲率校正和低动态阻抗确保了在较宽的工作温度和电流范围内，反向击穿电压精度稳定。

商品特性

符合汽车应用标准，通过AEC-Q100认证，结果如下：器件温度等级1：环境温度范围为-40°C至+125°C；器件温度等级3：环境温度范围为-40°C至+85°C（仅适用于SOT-23封装）
提供标准、AEC Q-100等级1（扩展温度范围）和等级3（工业温度范围）认证版本（仅适用于SOT-23封装）
采用小型封装：SOT-23、TO-92和SC70
无需输出电容
可承受容性负载
提供1.225 V固定反向击穿电压和可调选项
输出电压容差（A级，25°C）=±0.1%（最大值）
低输出噪声（10 Hz至10 kHz）=20 μVrms
宽工作电流范围为60 μA至12 mA
工业温度范围（LM4041A/B-N、LM4041-N-Q1A/Q1B）为-40°C至+85°C
扩展温度范围（LM4041C/D/E-N、LM4041-N-Q1C/Q1D/Q1E）为-40°C至+125°C
低温度系数为100 ppm/°C（最大值）

应用领域

便携式电池供电设备
数据采集系统仪器
过程控制与能源管理
汽车精密音频组件

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	1.225V
	输出电流	12mA
	精度	±0.5%

	属性	参数值
	温度系数	100ppm/℃
	电压基准类型	并联
	静态电流(Iq)	60uA
	最小阴极电流调节	65uA
	噪声(10Hz-10kHz)	20uVrms
	工作温度	-40℃~+85℃@(Ta)
