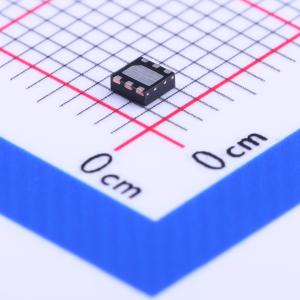

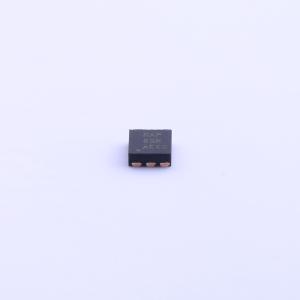

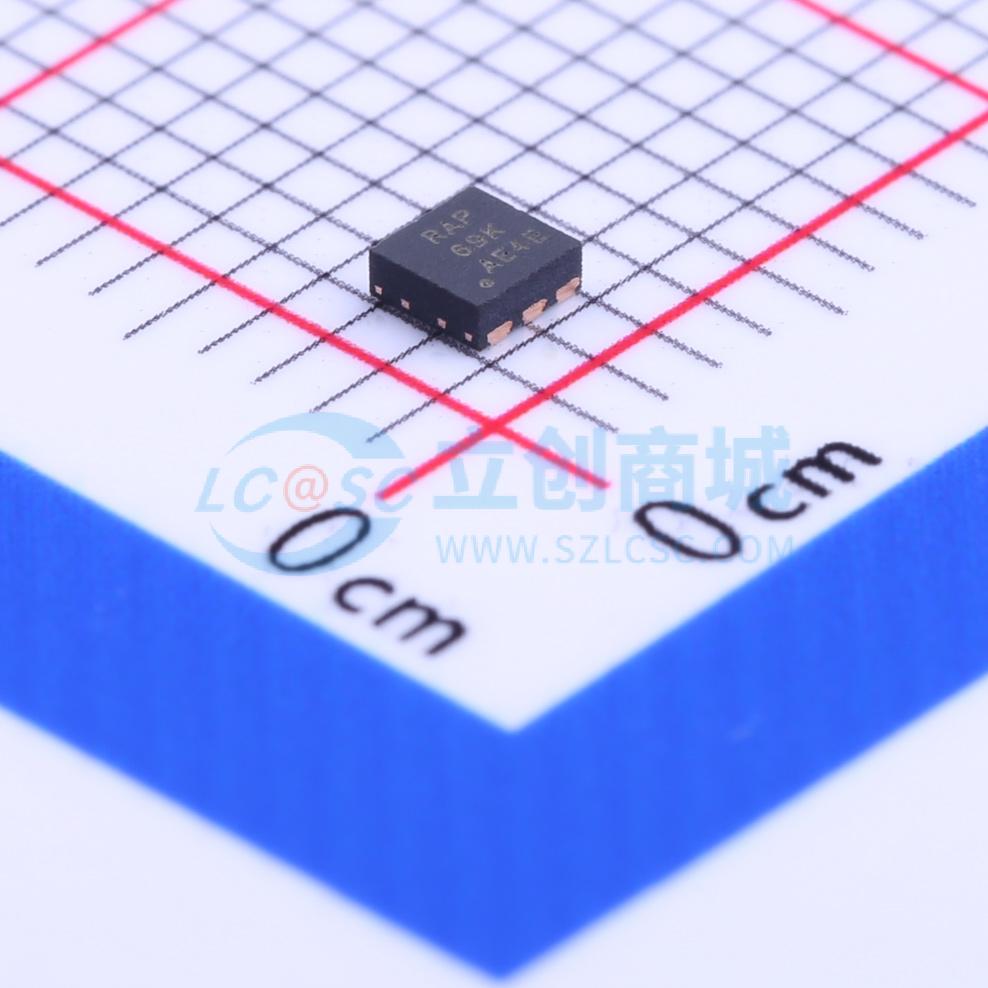

TPS61170QDRVRQ1
1.2-A高电压升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS61170-Q1是一款单片高电压开关调节器,具有集成的1.2A、40V功率MOSFET。该设备可以配置为标准开关调节器拓扑,包括升压和SEPIC。其输入电压范围为3 V至18 V,最大输出电压可达38 V。该设备的工作频率为1.2MHz,支持多种保护功能,如逐脉冲过流限制、软启动和热关断。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61170QDRVRQ1
- 商品编号
- C202235
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~18V | |
| 输出电压 | 3V~38V | |
| 输出电流 | 960mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式；SEPIC | |
| 静态电流(Iq) | 2.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS61170-Q1是一款单片高压开关稳压器，集成了1.2-A、40-V功率MOSFET。该器件可配置为多种标准开关稳压器拓扑，包括升压和SEPIC。该器件具有较宽的输入电压范围，可支持采用多节电池供电或5-V、12-V稳压电源轨供电的应用。 TPS61170-Q1工作在1.2-MHz开关频率下，允许使用薄型电感器和低容值陶瓷输入、输出电容器。外部环路补偿组件使用户能够灵活优化环路补偿和瞬态响应。该器件具备内置保护功能，如逐脉冲过流限制、软启动和热关断。 FB引脚可调节至1.229 V的参考电压。可通过CTRL引脚使用单线数字接口（EasyScale协议）降低参考电压。或者，也可将脉冲宽度调制（PWM）信号施加到CTRL引脚。该信号的占空比可按比例降低反馈参考电压。 TPS61170-Q1采用6引脚2-mm x 2-mm SON封装，可实现紧凑的电源解决方案。
商品特性
- 符合汽车应用要求
- 3-V至18-V输入电压范围
- 高输出电压：最高达38 V
- 1.2-A集成开关
- 1.2-MHz固定开关频率
- 5-V输入时，可输出12 V/300 mA和24 V/150 mA（典型值）
- 最高效率达93%
- 实时输出电压重新编程
- 轻载时采用跳周期模式调节输出
- 内置软启动
- 6引脚、2-mm x 2-mm SON封装
应用领域
- 混合动力电动汽车（HEV）和电动汽车（EV）充电系统
- 高级驾驶辅助系统（ADAS）
