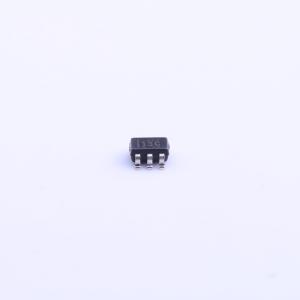

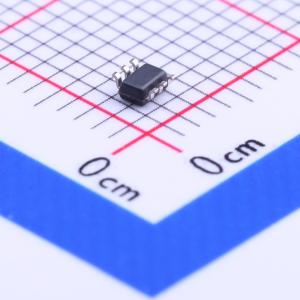

温馨提醒：图片仅供参考，商品以实物为准

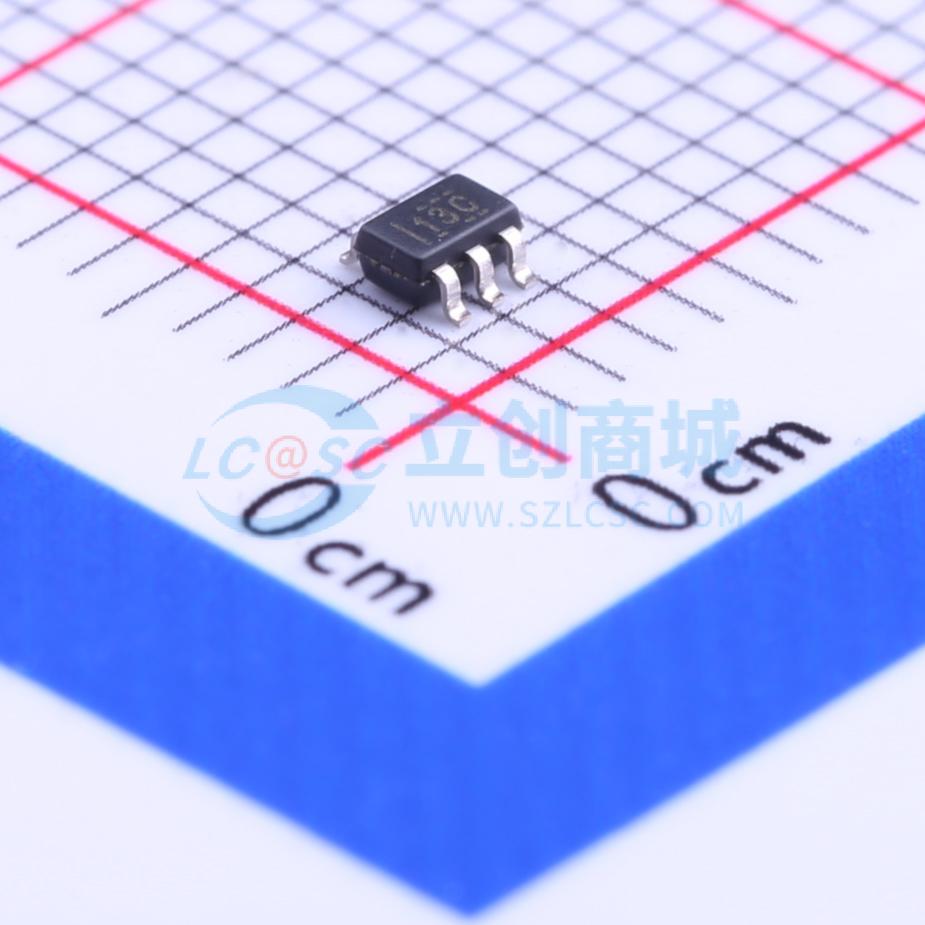

INA199B1QDCKRQ1
26-V，双向，零漂移，低侧或高侧，电压输出，电流分流监测器
- 描述
- INA199-Q1 AEC-Q100、26V、双向电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA199B1QDCKRQ1
- 商品编号
- C202243
- 商品封装
- SOT-363-6
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -100mV~26V | |
| 增益 | 50V/V | |
| 带宽 | 80kHz | |
| 输入偏置电流(Ib) | 28uA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±28V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~26V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.02uA | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | 25nV/√Hz@1kHz |
商品概述
INA199-Q1系列是一系列电压输出型电流检测放大器，可在共模电压为 -0.1 V至26 V的条件下检测分流器两端的压降，且与电源电压无关。提供三种固定增益：50 V/V、100 V/V和200 V/V。零漂移架构的低失调特性使得分流器两端的最大满量程压降低至10 mV时仍可进行电流检测。 这些器件采用2.7 V至26 V单电源供电，最大电源电流为100 μA。所有版本的工作温度范围均为 -40°C至 +125°C，采用6引脚SC70封装。
商品特性
- 适用于汽车应用
- 通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度 -40°C至 +125°C；器件HBM ESD分类等级2；器件CDM ESD分类等级C6
- 宽共模范围： -0.1 V至26 V
- 失调电压：±150 μV（最大值）
- 精度：
- 增益误差（全温度范围内最大值）：
- ±1%（C版本）
- ±1.5%（B版本）
- 失调漂移：0.5 μV/°C（最大值）
- 增益漂移：10 ppm/°C（最大值）
- 增益误差（全温度范围内最大值）：
- 增益可选：INA199x1-Q1：50 V/V；INA199x2-Q1：100 V/V；INA199x3-Q1：200 V/V
- 静态电流：100 μA（最大值）
- 封装：6引脚SC70
应用领域
- 后视镜
- 制动系统
- EGR阀
- 电动座椅
- 车身控制模块
- 电动车窗
- 座椅加热器
- 无线充电
