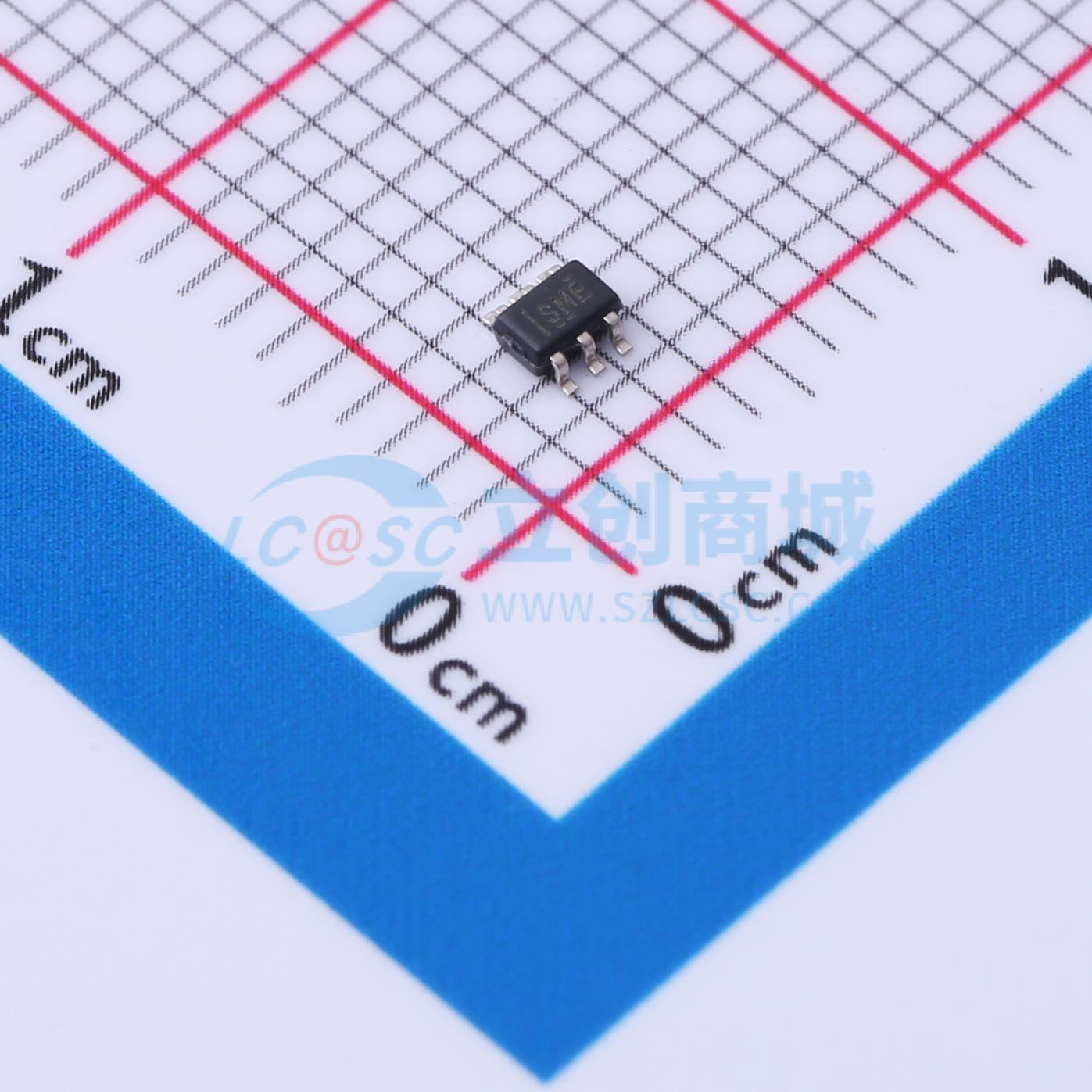

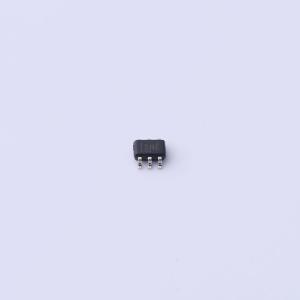

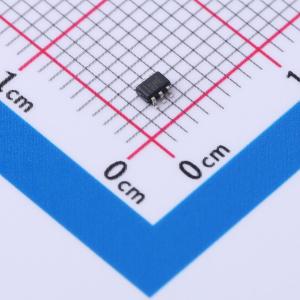

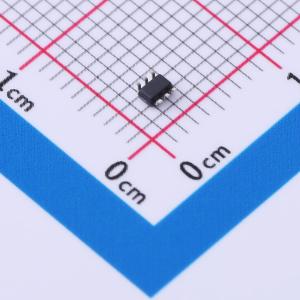

温馨提醒：图片仅供参考，商品以实物为准
INA215AIDCKR
电压输出、低侧或高侧测量、双向、零漂移系列分流监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA215 26V、双向、高精度电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA215AIDCKR
- 商品编号
- C202258
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -300mV~26V | |
| 增益 | 75V/V | |
| 带宽 | 40kHz | |
| 输入偏置电流(Ib) | 28uA | |
| 输入失调电压(Vos) | 1uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -26V~+26V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 26V | |
| 单电源 | 2.7V~26V | |
| 静态电流(Iq) | 65uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.02uA | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 140dB | |
| 噪声密度(eN) | 25nV/√Hz@1kHz |
商品概述
INA21x为电压输出、分流监控器（也称作电流感测放大器）。该器件通常可针对系统优化提供过流保护和精密电流测量，还常用于闭环反馈电路。该系列器件可感测分流电阻在–0.3V至26V共模电压范围内的压降，与电源电压无关。共有6种固定增益可供选用：50V/V、75V/V、100V/V、200V/V、500V/V或1000V/V。该系列器件采用零漂移架构，偏移较低，因此在进行电流感测时能够将分流电阻两端的最大压降保持在10mV满量程以下。 该系列器件可由电压为2.7V至26V的单电源供电，最大电源流耗为100μA。所有器件版本均在 -40°C至 +125°C的扩展运行温度范围内额定运行，采用SC70和UQFN封装。
商品特性
- 宽共模电压范围：-0.3V至26V
- 偏移电压：±35μV（最大值，INA210）（可实现低至10mV满量程的分流压降）
- 增益误差（最大过热误差）：– ±0.5%（版本C），±1%（版本A和B）
- 0.5μV/°C偏移漂移（最大值）
- 10ppm/°C增益漂移（最大值）
- 增益选择：INA210：200V/V；INA211：500V/V；INA212：1000V/V；INA213：50V/V；INA214：100V/V；INA215：75V/V
- 静态电流：100μA（最大值）
- SC70和薄型UQFN封装：所有型号
应用领域
- 笔记本电脑
- 手机
- 电信设备
- 电源管理
- 电池充电器
