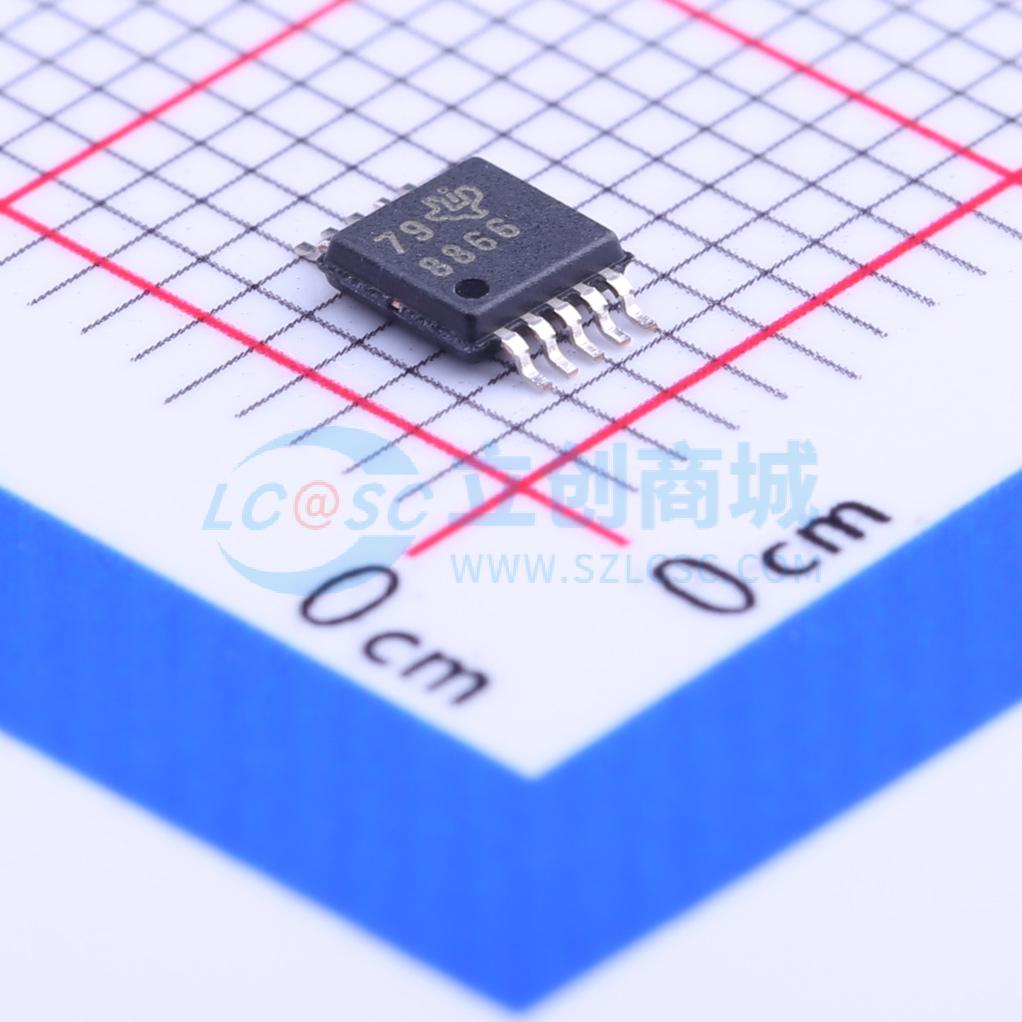

温馨提醒：图片仅供参考，商品以实物为准

ADS8866IDGS

16位，100kSPS，串口，微功耗，单端输入，逐次逼近寄存器(SAR)模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8866 具有单端输入、SPI 接口和菊花链的 16 位、100kSPS、单通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS8866IDGS
商品编号: C202265
商品封装: VSSOP-10-0.5mm
包装方式: 管装
商品毛重: 0.148克(g)

商品参数

商品概述

ADS8866 是一款16 位，100kSPS，单端输入，模数转换器(ADC)。此器件以2.5V 至5V 的外部基准运行，从而在无需额外的信号调节情况下提供宽信号范围。此基准电压设置独立于，并且可超过，模拟电源电压(AVDD)。此器件提供一个SPI 兼容串口，此串口也支持菊花链操作以实现多个器件级联。此器件支持 -0.1V 至 VREF + 0.1V 范围的单极单端模拟输入。器件运行针对极低功耗运行进行了优化。功耗直接与速度成比例。这个特性使得ADS8866 非常适合于低速应用。

商品特性

采样速率：100kHz
无延迟输出
单极，单端输入范围：0 至 +VREF
SPI 兼容串行接口，此接口具有菊花链选项
出色的交流和直流性能：信噪比(SNR)：93dB，THD：–108dB；积分非线性(INL)：±1.0 LSB（典型值），±2.0 LSB（最大值）；DNL：±1.0 LSB（最大值），16 位无丢码(NMC)
宽运行范围：AVDD：2.7V 至 3.6V；DVDD：1.65V 至 3.6V（与 AVDD 无关）；REF：2.5V 至 5V（与 AVDD 无关）；工作温度：-40°C 至 85°C
低功率耗散：100kSPS 时为 0.7mW；10kSPS 时为 70μW
满量程阶跃稳定至 16 位：1200ns
封装：微型小外形封装(MSOP)-10 和小外形尺寸无引线(SON)-10 封装

应用领域

自动测试设备(ATE)
仪表和处理卡
精密医疗设备
低功耗、电池供电类仪器

优惠活动

购买数量

(80个/管，最小起订量 1 个)

个

起订量：1 个80个/管

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	100kHz
	通道数	1
	工作电压	2.7V~3.6V；1.65V~3.6V
	接口类型	SPI
	差分输入	否
	积分非线性	2LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	93dB
	时钟/振荡器	内置
	时钟频率(fc)	66.6MHz；16MHz~66.6MHz
	基准电压源	外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	230uA
