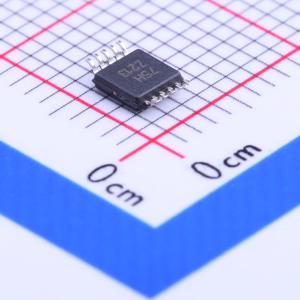

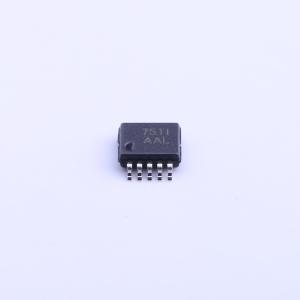

温馨提醒：图片仅供参考，商品以实物为准
TLV2463IDGSR
TLV2463IDGSR
- 描述
- TLV2463 具有关断功能的双通道、6V、6.4MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2463IDGSR
- 商品编号
- C202266
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 6.4MHz | |
| 输入失调电压(Vos) | 2.2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.6V/us | |
| 输入偏置电流(Ib) | 75nA | |
| 输入失调电流(Ios) | 75nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 11nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~9V | |
| 双电源电压(Vee~Vcc) | -3V~-1.35V；1.35V~3V | |
| 功能特性 | 使能/关断功能 |
商品概述
TLV246x是一系列低功耗轨到轨输入输出运算放大器，专为便携式应用设计。输入共模电压范围可超出电源轨，能够在低压系统中实现最大动态范围。放大器输出具备轨到轨性能与高输出驱动能力，解决了早期轨到轨输入输出运算放大器的一项局限。轨到轨动态范围与高输出驱动使其适合为模数转换器做缓冲。该器件仅需500μA的电源电流即可实现6.4MHz带宽与1.6V/μs压摆率，在低功耗下可提供良好的交流性能。该系列部分型号带有关断端子，可使放大器进入超低电源电流模式，关断状态下放大器输出为高阻态。直流应用也可适配，具备低输入噪声与低输入失调特性。该系列可提供多种封装，带关断功能的TLV2460可采用6引脚SOT23封装，适合高密度电路应用。该系列不同型号对应不同工作温度范围，可满足不同场景需求。
商品特性
- 输出摆幅为轨到轨
- 增益带宽积 6.4MHz
- 输出驱动能力 ±80mA
- 电源电流 500μA/通道
- 输入失调电压 100μV
- 输入噪声电压 11nV/√Hz
- 压摆率 1.6V/μs
- 微功耗关断模式下电流低至0.3μA/通道，关断输出为高阻态
- 提供薄型SOT23、MSOP、TSSOP封装可选
- 最大电源电压 6V
- 差分输入电压范围 -0.2V 至 VDD+0.2V
- 任意输入输入电流范围 ±200mA
- 输出电流范围 ±175mA
- 最高结温 150℃
- 存储温度范围 -65℃ 至 150℃
- 工作自由空气温度范围：C后缀0℃~70℃，I和Q后缀-40℃~125℃，M后缀-55℃~125℃
应用领域
- 便携式应用
- 低压系统
- 模数转换器缓冲
- 高密度电路
- 工业控制
- 汽车系统
