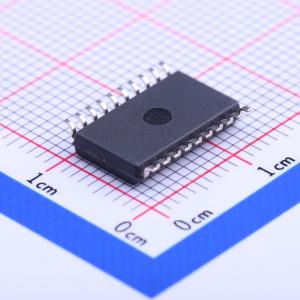

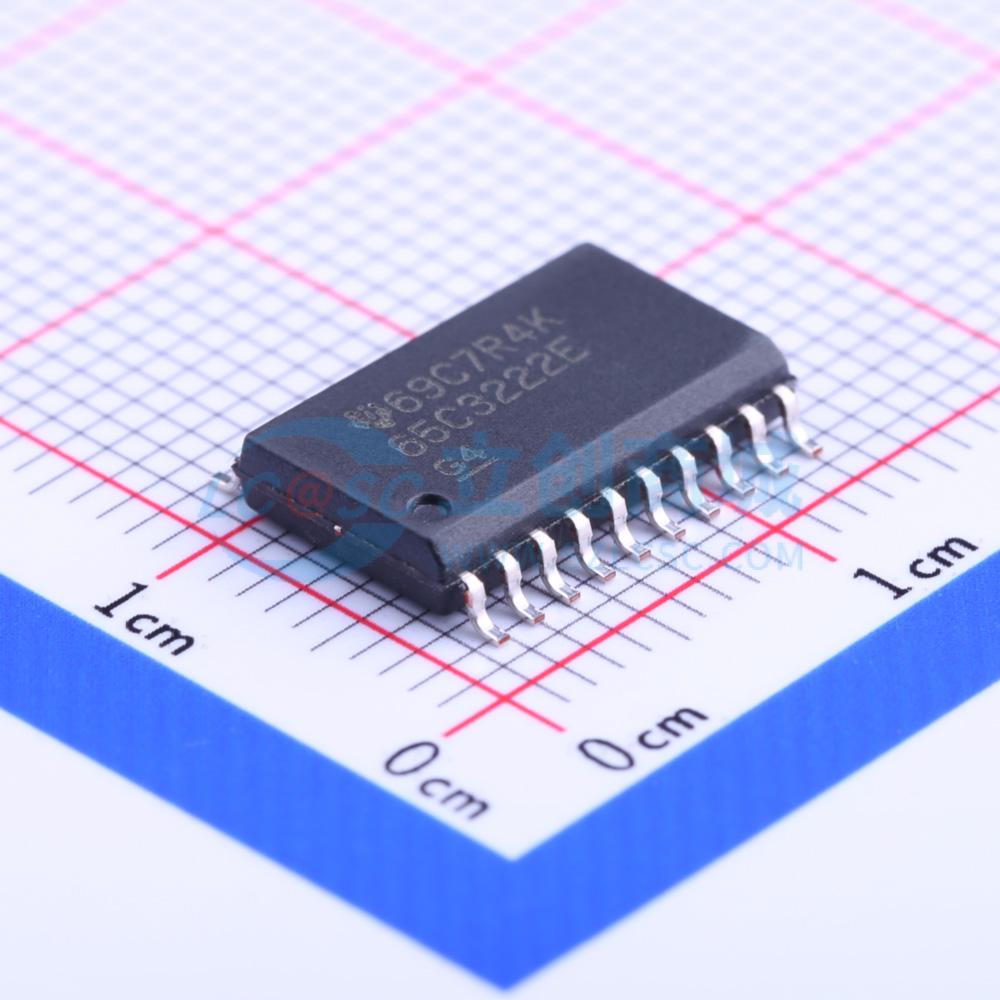

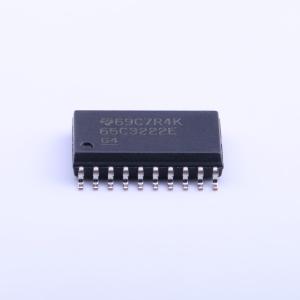

SN65C3222EDWR

SN65C3222E和SN75C3222E由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚间具备±15 kV ESD保护（串口连接引脚，包括GND）。 这些器件符合TIA/EIA - 232 - F标准要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件在3 V至5.5 V单电源下工作。器件典型数据信号传输速率最高可达1000 kbit/s，是业界流行的具备两个驱动器和两个接收器功能的'3222器件的改进型直接替代产品。 通过将掉电（PWRDOWN）输入置为低电平，可使SN65C3222E和SN75C3222E进入掉电模式，此时仅从电源汲取1 μA电流。当器件处于掉电状态时，接收器保持工作，而驱动器则处于高阻态。此外，在掉电期间，片上电荷泵禁用；V+降至VCC，V - 升至接近GND。通过将使能（EN）置为高电平，也可使接收器输出处于高阻态。

• RS - 232总线引脚ESD保护——±15 kV人体模型（HBM）
• ±8 kV IEC 61000 - 4 - 2接触放电
• ±15 kV IEC 61000 - 4 - 2空气间隙放电
• 满足或超过TIA/EIA - 232 - F和ITU v.28标准要求
• 3 V至5.5 V VCC电源供电
• 最高1000 kbit/s工作速率
• 两个驱动器和两个接收器
• 低待机电流……典型值1 μA
• 外部电容……4×0.1 μF
• 3.3 V电源时可接受5 V逻辑输入

• 电池供电系统
• 个人数字助理（PDA）
• 笔记本电脑
• 便携式电脑
• 掌上电脑
• 手持设备
