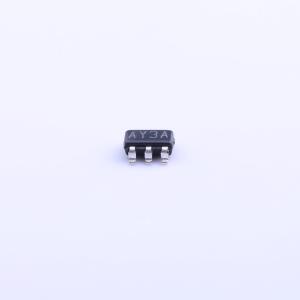

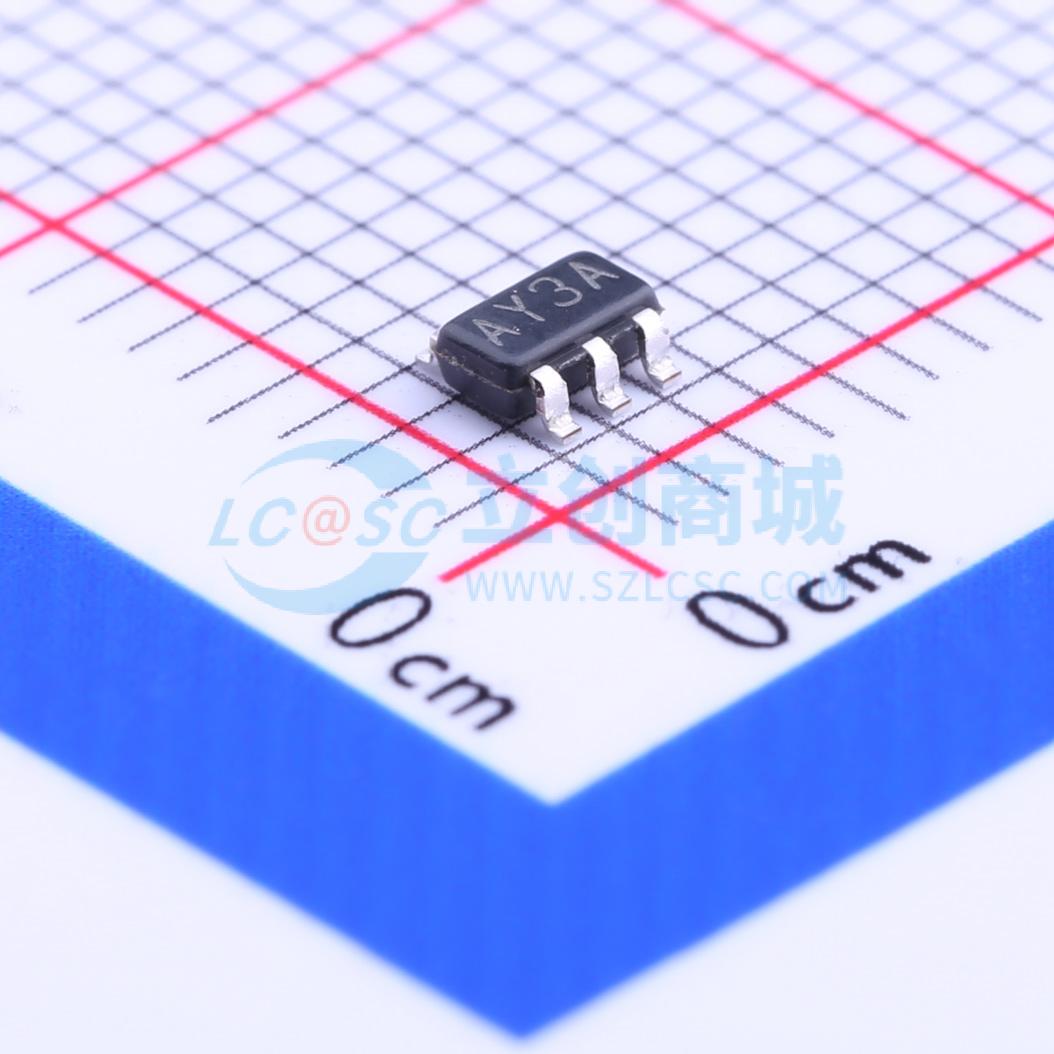

温馨提醒：图片仅供参考，商品以实物为准
LMP7731MF/NOPB
低噪声、精密、轨到轨输入输出放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMP7731 单通道 2.9nV/sqrt(Hz) 低噪声精密 RRIO 放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP7731MF/NOPB
- 商品编号
- C202252
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 22MHz | |
| 输入偏置电流(Ib) | 1.5nA | |
| 输入失调电压(Vos) | 6uV | |
| 共模抑制比(CMRR) | 130dB | |
| 压摆率(SR) | 2.4V/us | |
| 输出电流 | 33mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 静态电流(Iq) | 2.2mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 2.9nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1nA | |
| 输入失调电流温漂(Ios TC) | 48pA/℃ |
商品概述
LMP7731是一款单通道、低噪声、轨到轨输入输出的低压放大器。它非常适合对电压要求较低的精密和低噪声应用。 这款运算放大器的电压噪声低至2.9 nV/√Hz，1/f转折频率仅为3 Hz。LMP7731采用双极型输入级，偏置电流仅为1.5 nA。这种低输入偏置电流，再加上极低的电压噪声水平，使LMP7731成为光度测量应用的理想选择。 LMP7731的增益带宽积（GBW）高达22 MHz，而电流消耗仅为2 mA。这种高增益带宽以及130 dB的高开环增益，使其能够在对闭环增益要求较高的应用中实现精确的信号调理。 LMP7731的电源电压范围为1.8V至5.5V，是电池供电便携式应用的理想选择。 LMP7731提供节省空间的5引脚SOT - 23和8引脚SOIC封装。
商品特性
- 输入电压噪声 – f = 3 Hz 3.3 nV/√Hz – f = 1 kHz 2.9 nV/√Hz
- 共模抑制比（CMRR）130 dB
- 开环增益130 dB
- 增益带宽积（GBW）22 MHz
- 压摆率2.4 V/μs
- 总谐波失真（THD）f = 10 kHz，A = +1，R = 2 kΩ 0.001%
- 每通道电源电流2.2 mA
- 电源电压范围1.8V至5.5V
- 工作温度范围 -40℃至125℃
- 输入偏置电流 ±1.5 nA
- 轨到轨输入输出（RRIO）
应用领域
- 气体分析仪器
- 光度测量仪器
- 医疗仪器
