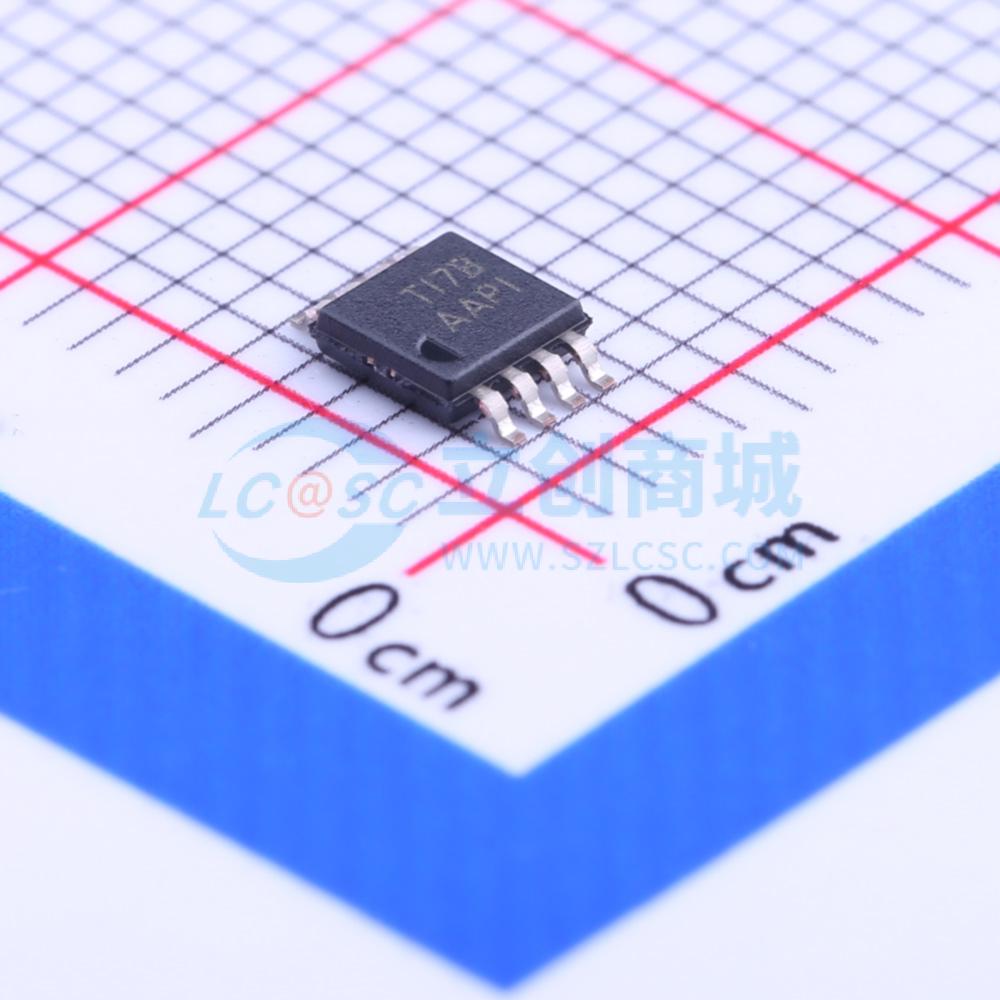

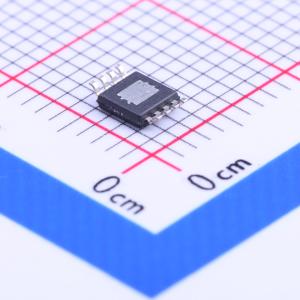

温馨提醒：图片仅供参考，商品以实物为准
TPA6205A1DGNR
1.25W单声道AB类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPA6205A1 具有 1.8V 输入逻辑电平的 1.25W 单声道模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA6205A1DGNR
- 商品编号
- C202248
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.25Wx1@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.06% | |
| 静态电流(Iq) | 1.7mA | |
| 信噪比 | 104dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 90dB | |
| 效率 | 70.2% | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPA6205A1是一款1.25W单声道全差分音频功率放大器，设计用于驱动阻抗不低于8Ω的扬声器，多数应用场景下总印制电路板占用面积小于37mm²，工作电压范围为2.5V~5.5V，静态电源电流仅1.7mA，提供多种节省空间的封装可选。
商品特性
- 5V电源供电，总谐波失真为1%典型值时，可向8Ω负载输出1.25W功率
- 关断引脚具备1.8V兼容阈值
- 静态电源电流典型值为1.7mA，关断电流小于10μA
- 仅需五个外部元器件
- 电源抑制比可达90dB，电源电压范围宽，支持直接电池供电
- 全差分设计可降低射频整流效应
- 共模抑制比优化，可省去两个输入耦合电容
- 得益于全差分设计和高电源抑制比，旁路电容为可选配置
- 90Hz~5kHz范围内电源抑制比可达85dB，抗射频整流能力提升
- 启动时间快，仅为4s，开机爆音极小
- 提供多种封装可选：3mm×3mm QFN封装、8引脚PowerPAD MSOP封装、2mm×2mm MicroStar Junior BGA封装
应用领域
- 无线手机、个人数字助理及其他移动设备
- 兼容低功耗1.8V逻辑I/O阈值控制信号的场景
