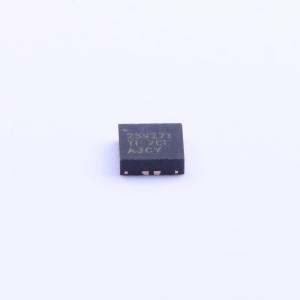

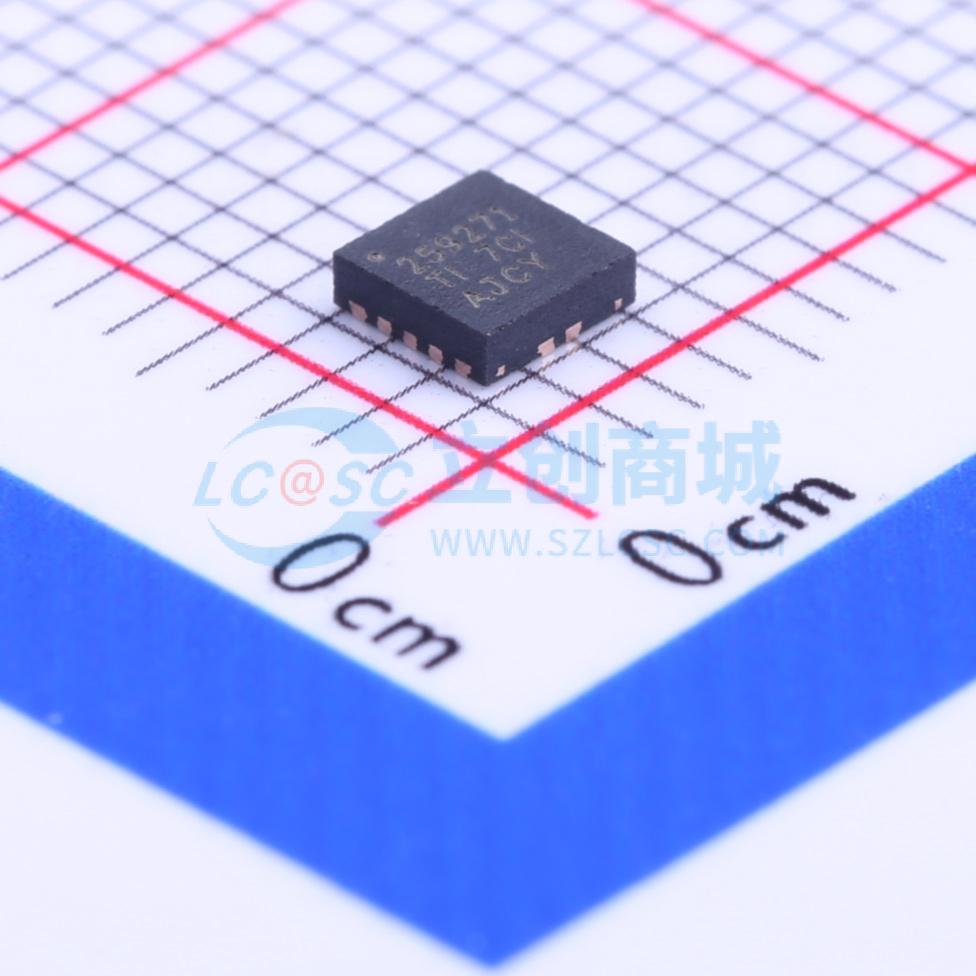

TPS259271DRCT

TPS25927x系列电子保险丝是一款采用微型封装的高度集成的电路保护和电源管理解决方案。该器件使用的外部元件较少，并提供多种保护模式。它们能有效抵御过载、短路、过大浪涌电流和反向电流。 可通过单个外部电阻设置电流限制水平。对于有特定电压斜坡要求的应用，可通过单个电容设置dV/dT引脚，以确保输出斜坡速率合适。 许多系统（如固态硬盘）不允许保持电容能量通过FET体二极管反向泄放到电压下降或短路的输入总线上。BFET引脚就是为这类系统设计的。可将一个外部NFET与TPS25927x输出“背靠背（B2B）”连接，并由BFET驱动其栅极，以防止电流从负载流向电源。

• 4.5 V至18 V保护
• 集成28 mΩ导通MOSFET
• 绝对最大电压20 V
• 1 A至5 A可调ILIMIT
• 3.7 A时ILIMIT精度为±8%
• 支持反向电流阻断
• 可编程输出压摆率、欠压锁定
• 内置热关断功能
• 通过UL 2367认证 – 文件编号E339631
• 单点故障测试（UL60950）期间安全

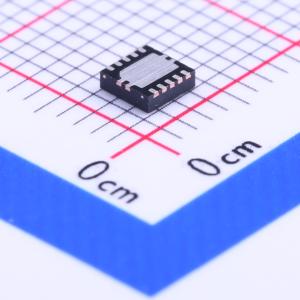

• 小尺寸封装 – 10引脚（3 mm×3 mm）VSON

• 硬盘驱动器和固态硬盘
• 机顶盒
• 服务器/辅助电源
• 风扇控制PCI/PCIe卡、适配器供电设备
