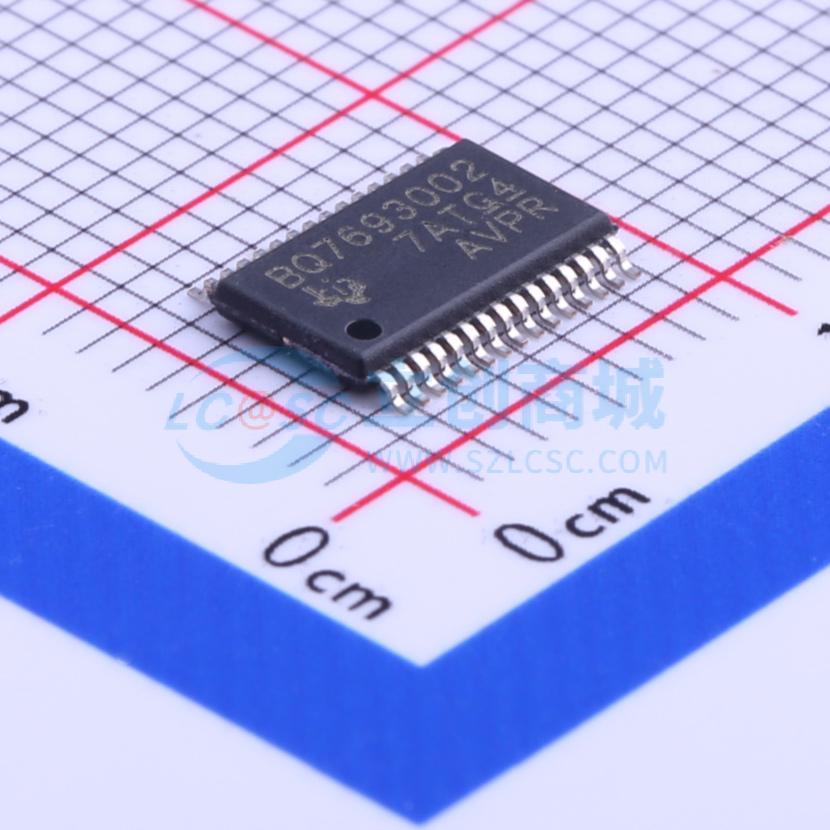

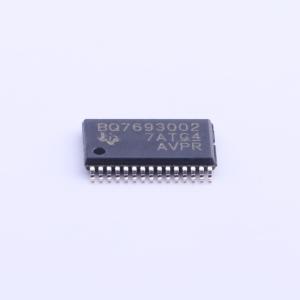

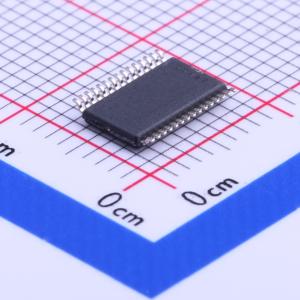

温馨提醒：图片仅供参考，商品以实物为准
BQ7693002DBT
BQ7693002DBT
- 描述
- BQ76930 6 至 10 节电池锂离子和锂磷酸盐电池监视器（bq76940 系列）
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ7693002DBT
- 商品编号
- C202241
- 商品封装
- TSSOP-30-4.4mm
- 包装方式
- 管装
- 商品毛重
- 2.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 6V~36V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 6~10 | |
| 工作温度 | -40℃~+85℃ |
商品概述
bq769x0系列坚固耐用的模拟前端（AFE）器件是下一代高功率系统（如轻型电动汽车、电动工具和不间断电源）完整电池组监测与保护解决方案的一部分。bq769x0在设计时考虑了低功耗：可启用/禁用IC内的子模块来控制芯片的整体电流消耗，并且运输（SHIP）模式提供了一种将电池组置于超低功耗状态的简单方法。
商品特性
- AFE监测特性
- 纯数字接口：内部ADC测量电池电压、管芯温度和外部热敏电阻；单独的内部ADC直接测量电池组电流（库仑计数器）；直接支持多达三个热敏电阻（103AT）
- 硬件保护特性
- 放电过流（OCD）
- 放电短路（SCD）
- 过压（OV）
- 欠压（UV）
- 二级保护器故障检测
- 其他特性
- 集成电池均衡FET：充电、放电低端N沟道FET驱动器
- 向主微控制器发出警报中断；2.5V或3.3V输出电压稳压器
- 无需EEPROM编程
- 高电源电压绝对最大值（高达108V）
- 简单的I2C™兼容接口（可选CRC）
- 可容忍随机电池连接
应用领域
- 轻型电动汽车（LEV）：电动自行车、电动滑板车、电助力自行车和助力踏板自行车
- 电动工具和园艺工具
- 备用电池和UPS系统
- 无线基站备用系统
- 12V、18V、24V、36V和48V电池组
