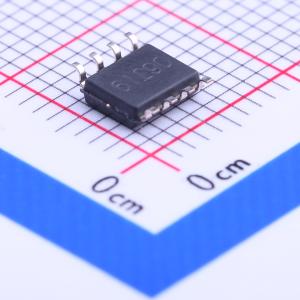

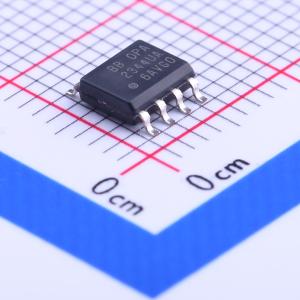

温馨提醒：图片仅供参考，商品以实物为准
OPA2344UA
低功耗、单电源、轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2344 双通道、5.5V、1MHz、1mV 失调电压、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2344UA
- 商品编号
- C202213
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 0.2pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
这是低功耗单电源轨对轨运算放大器，属于MicroAmplifier系列，包含OPA344、OPA345、OPA2344、OPA2345、OPA4344、OPA4345多个型号，通用性强，使用方便。
商品特性
- 支持轨对轨输入和输出，输出与电源轨的偏差在1mV以内
- 典型静态电流为150μA，功耗低
- 提供多种微型封装，封装类型包含SOT23-5、MSOP-8、TSSOP-14、SO-8、8-Pin DIP、SO-14、14-Pin DIP
- OPA344增益带宽积为1MHz，适配增益G≥1的应用
- OPA345增益带宽积为3MHz，适配增益G≥5的应用
- OPA344压摆率为0.8V/μs，OPA345压摆率为2V/μs
- 总谐波失真加噪声为0.006
- 额定工作供电电压范围为+2.7V至+5.5V，最大允许供电电压为7.5V
- 输入共模电压范围可超出电源轨300mV，轨对轨架构可显著提升动态范围，尤其适配低供电应用
- OPA344系列为单位增益稳定，OPA345系列针对更高速度应用进行优化
- 工作温度范围为-55℃至+125℃，存储温度范围为-65℃至+150℃，最高允许结温为150℃
- 10秒焊接条件下引脚最高允许温度为300℃
- 人体模型静电放电耐受能力为4000V
- 供电引脚需搭配0.01μF陶瓷电容做旁路处理
应用领域
- PCMCIA卡
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
