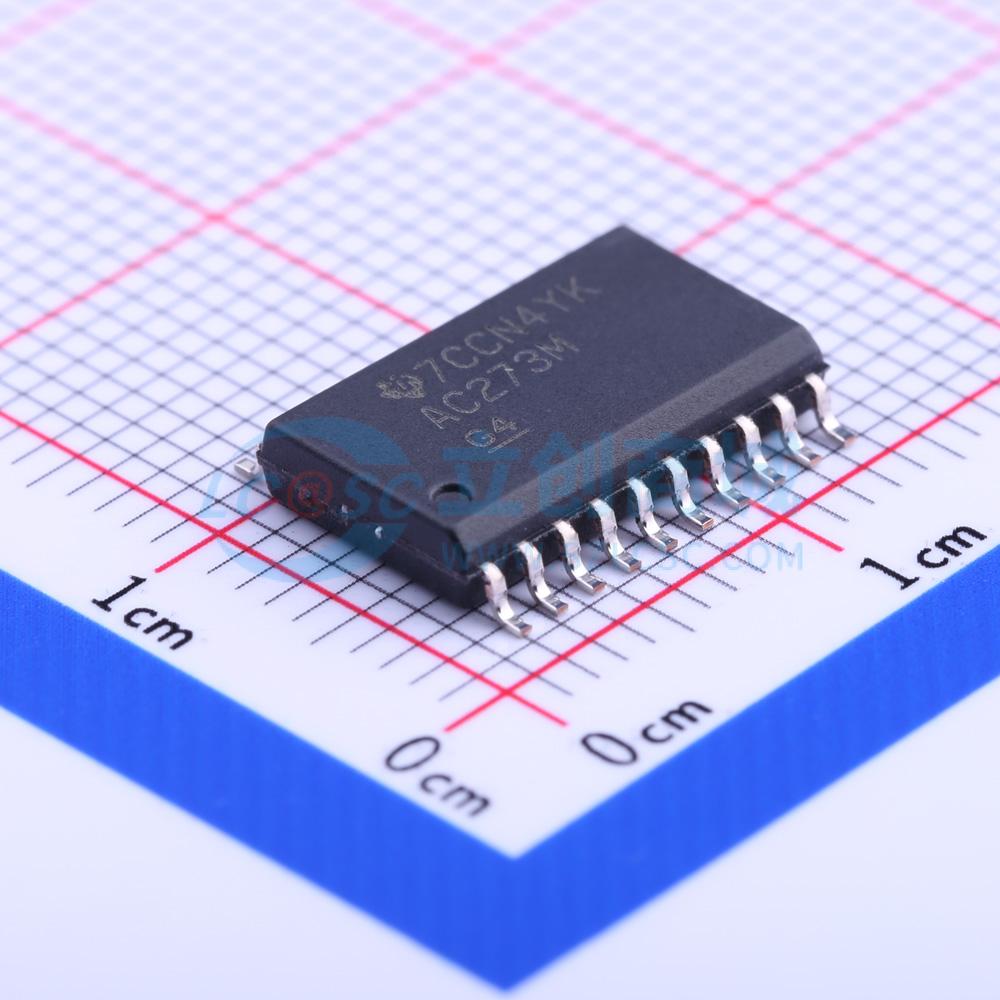

CD74AC273M96

带复位功能的八通道D触发器

描述: CD74AC273 具有复位功能的八路 D 类触发器
品牌名称: TI(德州仪器)
商品型号: CD74AC273M96
商品编号: C202218
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.747克(g)

商品参数

商品概述

AC273和ACT273是带复位功能的八D型触发器，采用先进CMOS逻辑技术。D输入端的信息会在时钟脉冲的上升沿传输到Q输出端，所有八个触发器共用公共时钟CP和公共复位MR，低电平即可完成复位，复位过程独立于时钟。可用型号及封装为：CD54AC273、CD54ACT273采用CDIP封装；CD74AC273、CD74ACT273采用PDIP、SOIC封装。

商品特性

输入带缓冲
VCC=5V、TA=25℃、CL=50pF条件下，典型传播延迟为6.5ns
具备超过2kV ESD防护能力
采用SCR闩锁抗性CMOS工艺与电路设计
兼具双极型FAST/AS/S的速度，功耗显著降低
传播延迟均衡
AC类型支持1.5V~5.5V工作电压，具备占电源电压30%的平衡噪声抗扰度
输出驱动电流为±24mA
可扇出至15个FAST集成电路
可驱动50Ω传输线
最大额定直流电源电压范围为-0.5V~6V
直流VCC或接地电流最大为±100mA
工作温度范围TA为-55℃~125℃
ACT类型工作电源电压范围为4.5V~5.5V
直流输入输出电压范围为0V~VCC
输入压摆率要求：AC类型1.5V~3V条件下最大50ns，AC类型3.6V~5.5V条件下最大20ns，ACT类型4.5V~5.5V条件下最大10ns
可通过参数计算动态功耗，AC类型计算式为 PD = CPD × VCC² × fi = Σ(CL × VCC² × fo)，ACT类型计算式为 PD = CPD × VCC² × fi + Σ(CL × VCC² × fo) + VCC × ΔICC，其中fi为输入频率，fo为输出频率，CL为输出负载电容，VCC为电源电压

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.5V~5.5V
	时钟频率(fc)	114MHz
	功能	复位
	元件数	8
	每个元件位数	1
	输出类型	-
	传播延迟(tpd)	3.5ns@5V,50pF

	属性	参数值
	系列	74AC系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	8uA
	输入电容	10pF
	工作温度	-55℃~+125℃
	同步/异步	异步
	建立时间	2ns
	保持时间	2ns
