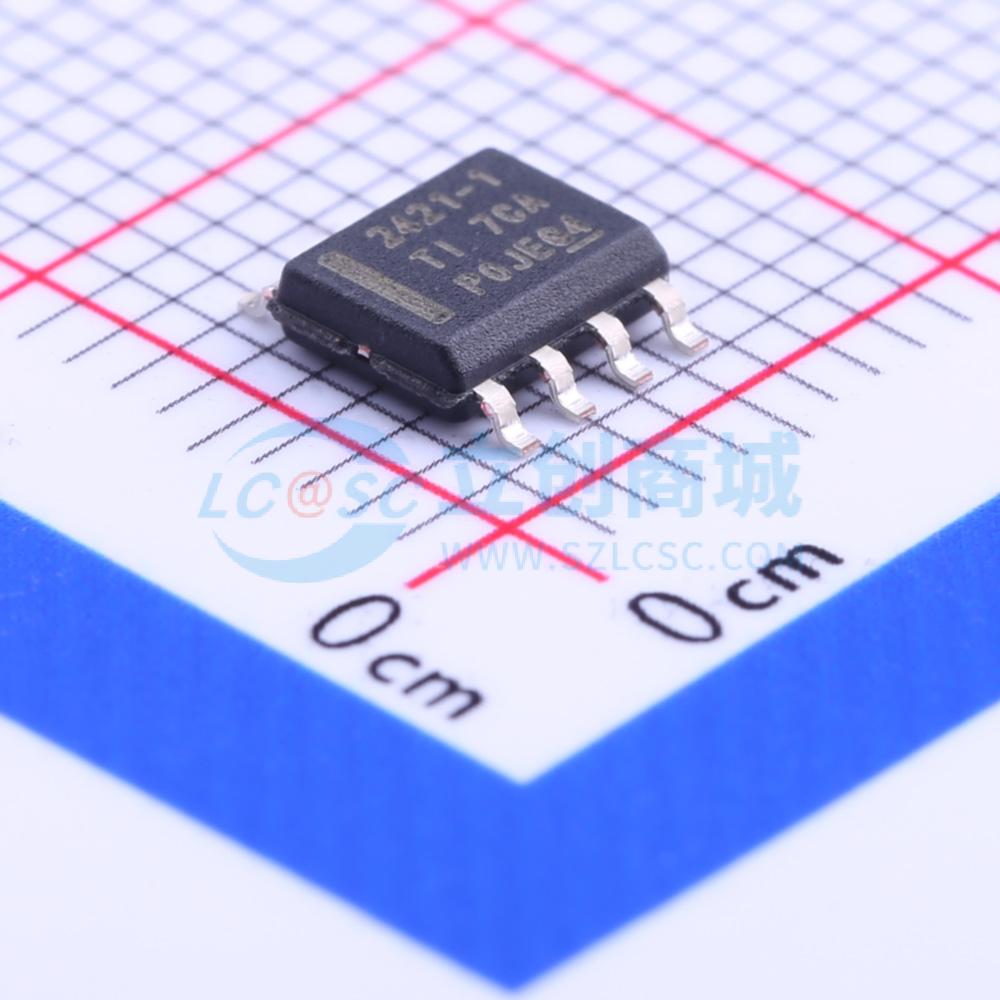

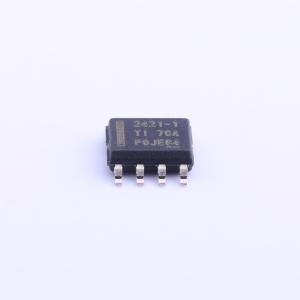

TPS2421-1DDAR
5A、20V集成FET热插拔
- 描述
- TPS2421-1 3V 至 20V、33mΩ、1.8A 至 5.5A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2421-1DDAR
- 商品编号
- C202227
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~20V | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 静态电流(Iq) | 5mA |
商品概述
TPS2421器件在负载由最高20 V总线供电的应用中，提供高度集成的热插拔电源管理和卓越的保护功能。由于最大欠压开启阈值为2.9 V，TPS2421器件非常适合低至3.3 V的标准总线电压。在必须保护电压总线以防止短路中断或损坏设备的系统中，这些器件非常有效。TPS2421器件采用8引脚PowerPad™ SO - 8封装，使用方便。
TPS2421器件具有多种可编程保护功能。负载保护通过非限流故障阈值、硬电流限制和故障定时器来实现。双电流阈值允许系统在故障定时器运行时汲取短时间的高电流脉冲，而不会导致负载端出现电压降。磁盘驱动器启动就是一个这样的例子。这种技术非常适合那些有短暂高需求，但受益于与其平均电流消耗相匹配的保护水平的负载。
热插拔MOSFET保护由功率限制电路提供，该电路可保护内部MOSFET免受与安全工作区（SOA）相关的故障影响。
TPS2421器件有故障锁定（TPS2421 - 1）和故障重试（TPS2421 - 2）两种版本可供选择。
商品特性
- 集成通态MOSFET
- 最高20 V总线操作
- 可编程故障电流
- 电流限制成比例大于故障电流
- 可编程故障定时器
- 内部MOSFET功率限制
- 故障锁定（TPS2421 - 1）和重试（TPS2421 - 2）版本
- SO - 8 PowerPad™封装
- 结温范围：-40℃至+125℃
- 通过UL2367认证 - 文件编号E169910
应用领域
- RAID阵列
- 电信
- 插入式电路板
- 磁盘驱动器
- 固态硬盘（SSD）
- PCIE风扇控制
