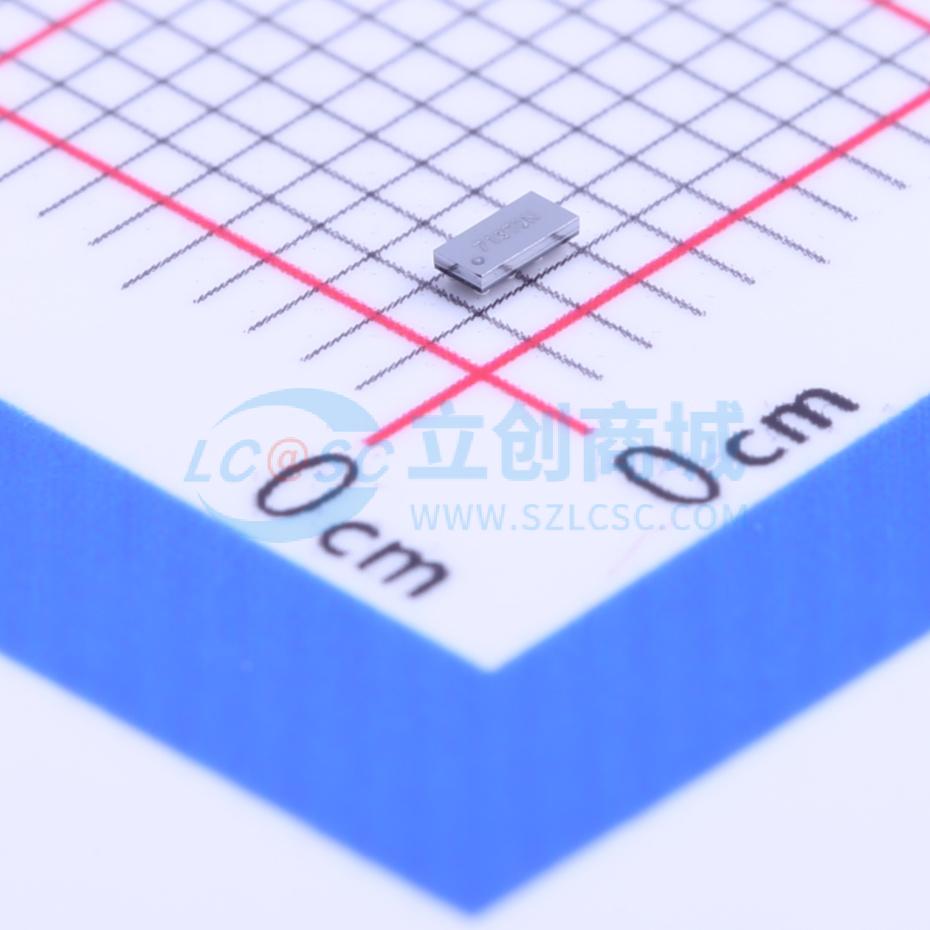

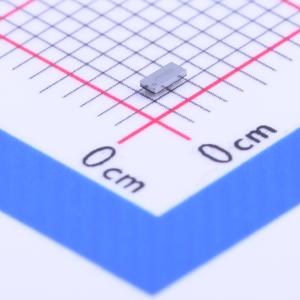

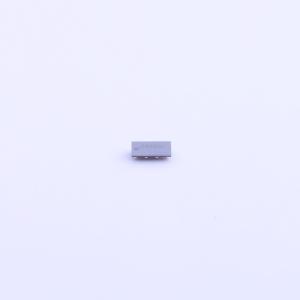

温馨提醒：图片仅供参考，商品以实物为准

SN74AVC2T45YZPR

2位双电源总线收发器，具有可配置电平转换功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC2T45 具有可配置电压转换和三态输出的双位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC2T45YZPR
商品编号: C202220
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

SN74AVC2T45是一款2位同相总线收发器，带有可配置电平转换功能，采用两个独立的可配置电源轨。A端口适配VCCA，可接受1.2V至3.6V的任意供电电压；B端口适配VCCB，可接受1.2V至3.6V的任意供电电压，可实现1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换与电平移动。该器件设计用于两条数据总线之间的异步通信，方向控制引脚DIR引脚的逻辑电平可激活B端口输出或A端口输出，激活B端口输出时数据从A总线传输至B总线，激活A端口输出时数据从B总线传输至A总线。A端口和B端口的输入电路始终处于激活状态，必须施加高电平或低电平逻辑，以避免内部CMOS结构产生额外漏电流。

商品特性

可提供NanoFree封装
具备VCC隔离特性：任意一个VCC输入接地时，两个端口均处于高阻抗状态
双电源轨设计
输入输出端口耐4.6V过压
Ioff支持部分掉电模式运行
支持不同电平转换场景的最大数据速率：1.8V至3.3V转换为500Mbps，小于1.8V至3.3V转换为320Mbps，电平转换至2.5V或1.8V为320Mbps，电平转换至1.5V为280Mbps，电平转换至1.2V为240Mbps
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护符合JESD 22规范

应用领域

智能手机
服务器
台式电脑
笔记本电脑
其他便携式设备

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	500Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V

	属性	参数值
	元件数	1
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	输出使能高阻；断电保护
