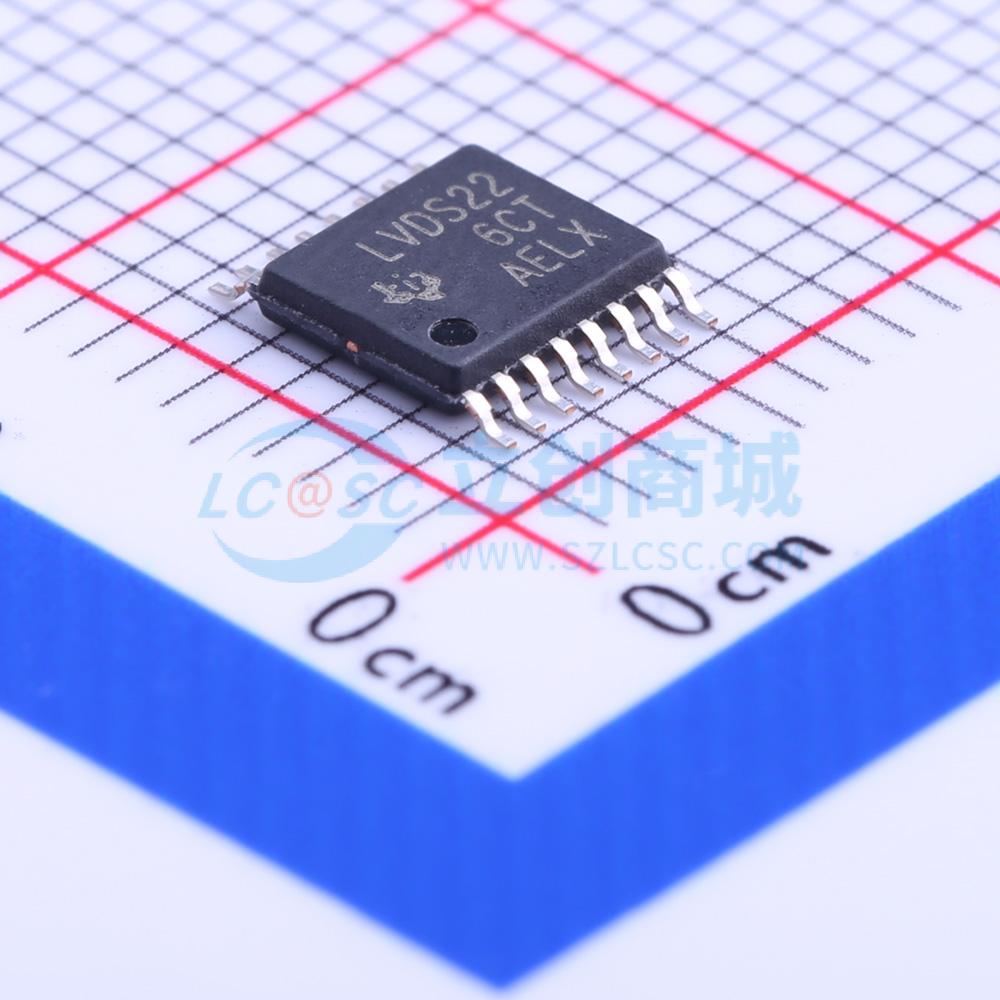

SN65LVDS22PW实物图
  • SN65LVDS22PW商品缩略图
  • SN65LVDS22PW商品缩略图
  • SN65LVDS22PW商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN65LVDS22PW

双路多路复用LVDS中继器

描述
SN65LVDS22和SN65LVDM22是差分线驱动器和接收器,使用低电压差分信号(LVDS)实现高达400Mbps的信号速率。通过多路复用控制信号S0和S1,可以将接收器输出切换到任一或两个驱动器。
品牌名称
TI(德州仪器)
商品型号
SN65LVDS22PW
商品编号
C202217
商品封装
TSSOP-16​
包装方式
管装
商品毛重
0.183克(g)

商品参数

属性参数值
商品目录LVDS芯片
类型中继器
驱动器数2
接收器数2
工作电压3.3V
属性参数值
数据速率400Mbps
工作温度-40℃~+85℃
电平标准LVDS
功能特性故障安全

商品概述

SN65LVDS22 和 SN65LVDM22 是采用低压差分信号(LVDS)技术的差分线路驱动器和接收器,可实现最高400 Mbps的信号传输速率。通过多路复用器控制信号S0和S1,可将接收器输出切换到任意一个或两个驱动器。该设计允许单个器件实现分路器或信号路由功能,具备灵活性。符合TIA/EIA-644标准的电气接口,在100 Ω负载下可提供最小247 mV的差分输出电压幅度,可接收带有最高1 V发射器与接收器之间地电位差的100 mV信号。SN65LVDM22将输出驱动电流加倍,可在50 Ω负载下实现LVDS电平。这些器件设计用于在受控阻抗介质上进行点到点基带(单端终止)和多点(双端终止)数据传输。传输介质可以是印刷电路板走线、背板或电缆。数据传输的最终速率和距离取决于介质的衰减特性、环境噪声耦合以及其他应用特定特性。SN65LVDS22 和 SN65LVDM22 的工作温度范围为-40℃ 至 85℃。这些器件内置的ESD保护有限。在存储或处理过程中,应将引脚短接在一起或将器件放置在导电泡沫中,以防止MOS栅极受到静电损坏。

商品特性

  • 满足或超过ANSI TIA/EIA-644-1995标准要求
  • 设计用于最高200 MHz时钟速率(400 Mbps)
  • 设计用于最高250 Mbps数据速率
  • 总线引脚ESD防护超过12 kV
  • 采用单路3.3 V电源供电
  • 低压差分信号,SN65LVDS22在100 Ω负载下输出电压为350 mV,SN65LVDM22在50 Ω负载下输出电压为350 mV
  • 典型传播延迟时间为4 ns
  • 400 Mbps下功耗为150 mW
  • 当器件禁用或VCC低于1.5 V时,总线引脚为高阻抗
  • LVTTL电平支持5 V耐压
  • 开路故障安全接收器

应用领域

  • 受控阻抗介质上的点到点基带(单端终止)数据传输
  • 受控阻抗介质上的多点(双端终止)数据传输
