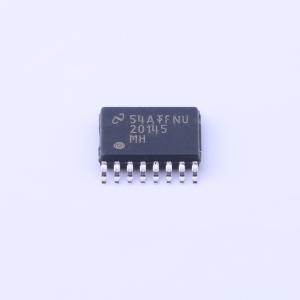

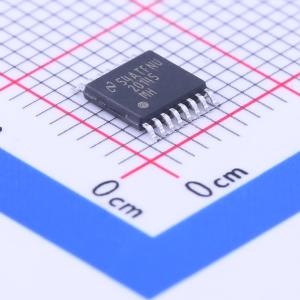

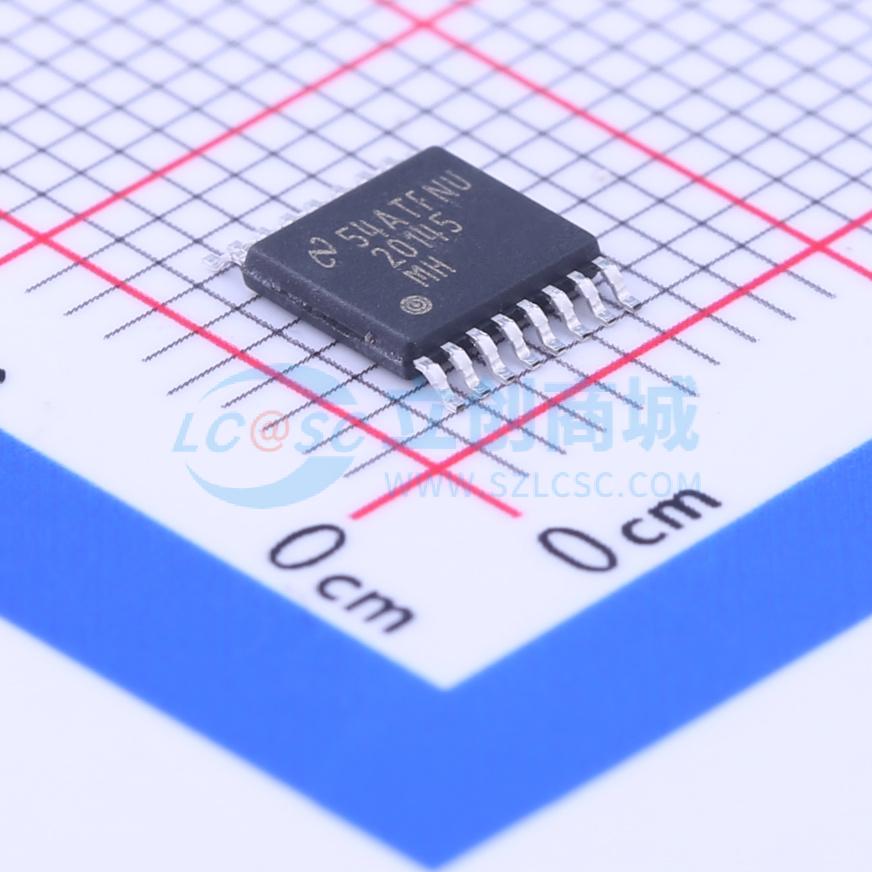

LM20145MH/NOPB

可调频率同步降压调节器

SMT扩展库PCB免费打样

描述: LM20145是一款高性能的可调频率同步降压调节器,支持2.95V至5.5V的输入电压范围,最大输出电流为5A。该器件具有内部过压保护和过流保护电路,可在多种低电压系统中使用。
品牌名称: TI(德州仪器)
商品型号: LM20145MH/NOPB
商品编号: C202211
商品封装: HTSSOP-16-EP
包装方式: 管装
商品毛重: 0.158克(g)

商品参数

商品概述

LM20145是一款功能齐全的可调频率同步降压稳压器，能够提供高达5A的连续输出电流。电流模式控制环路可进行补偿，以确保与几乎任何类型的输出电容配合时都能保持稳定。在大多数情况下，补偿该器件仅需两个外部元件，提供了极大的灵活性和易用性。该器件经过优化，可在2.95V至5.5V的输入电压范围内工作，适用于各种低压系统。该器件具有内部过压保护（OVP）和过流保护（OCP）电路，可提高系统可靠性。精密使能引脚和集成的欠压锁定（UVLO）功能可对器件的开启进行严格控制和排序。内部固定和外部可调的软启动电路可限制启动浪涌电流。集成的电源正常电路可实现故障检测和电源排序。 LM20145设计用于多轨电源架构。可使用SS/TRK引脚将器件的输出电压配置为跟踪更高电压轨。如果LM20145的输出在启动时存在预偏置，在内部软启动斜坡电压超过反馈引脚电压之前，它不会吸收电流使输出电压拉低。通过将一个外部电阻从RT引脚连接到地，该器件的频率可在250kHz至750kHz之间进行调节。 LM20145采用16引脚HTSSOP封装，带有可焊接到PCB的外露焊盘，无需使用笨重的散热片。

商品特性

符合AEC - Q100温度等级1标准
输入电压范围为2.95V至5.5V
精确的电流限制可减小电感尺寸
峰值效率达97%
可调开关频率（250kHz至750kHz）
集成32mΩ FET开关
可在预偏置负载下启动
输出电压跟踪
峰值电流模式控制
输出电压可调至低至0.8V
可通过外部电容调节软启动
带迟滞的精密使能引脚
集成过压保护、欠压锁定、电源正常指示和热关断功能
16引脚HTSSOP外露焊盘封装

应用领域

基于5V或3.3V总线的简单设计、高效负载点稳压
高性能数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）和微处理器
宽带、网络和光通信基础设施

优惠活动

购买数量

(92个/管，最小起订量 1 个)

个

起订量：1 个92个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~5.5V
	输出电压	800mV~4.68V
	输出电流	5A
	开关频率	750kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
