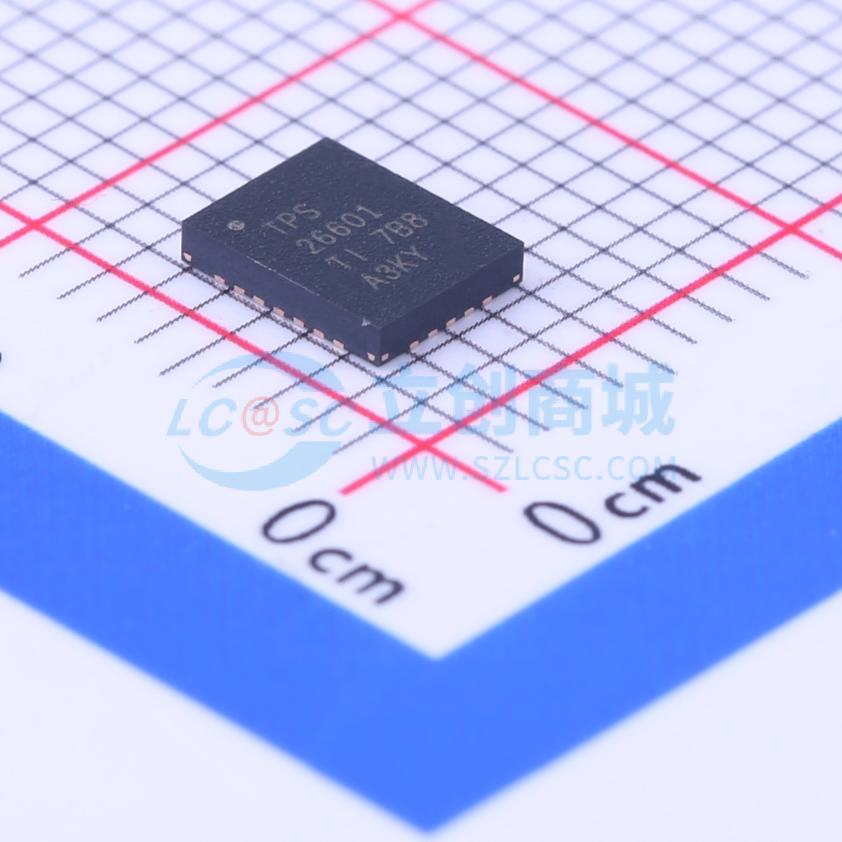

TPS26601RHFT

TPS2660x 器件是紧凑、功能丰富的高压电子保险丝，具备全套保护功能。4.2 至 55 V 的宽电源输入范围可控制多种常用直流总线电压。该器件能够承受高达 ±60 V 的正负电源电压，并保护负载免受其影响。集成的背对背 FET 提供反向电流阻断功能，使该器件适用于在电源故障和欠压情况下有输出电压保持要求的系统。负载、电源和器件保护具备多种可调节功能，包括过流、输出压摆率以及过压、欠压阈值。TPS2660x 的内部强大保护控制模块以及高电压额定值有助于简化浪涌保护系统设计。 关断引脚可提供外部控制，用于启用和禁用内部 FET，并使器件进入低电流关断模式。为实现系统状态监控和下游负载控制，该器件提供故障和精确电流监控输出。MODE 引脚可灵活配置器件的三种限流故障响应模式（断路器、锁断和自动重试模式）。 该器件提供 5 mm x 4.4 mm 的 16 引脚 HTSSOP 封装以及 5 mm x 4 mm 的 24 引脚 VQFN 封装，工作温度范围为 -40°C 至 +125°C。

• 4.2 V 至 55 V 工作电压，60 V 绝对最大电压
• 集成反向输入极性保护，最低至 -60 V
• 无需额外组件
• 集成背对背 MOSFET，总导通电阻为 150 mΩ
• 0.1 A 至 2.23 A 可调电流限制（1 A 时精度为 ±5%）
• 浪涌（IEC 61000 - 4 - 5）期间负载保护，所需外部组件最少
• IMON 电流指示输出（精度为 ±8.5%）
• 低静态电流，工作时为 300 μA，关断时为 20 μA
• 可调欠压锁定、过压关断、输出压摆率控制
• 反向电流阻断
• 固定 38 V 过压钳位（仅 TPS26602）
• 提供易于使用的 16 引脚 HTSSOP 和 24 引脚 VQFN 封装
• 可选限流故障响应选项（自动重试、锁断、断路器模式）
• 通过 UL 2367 认证
• 文件编号：169910
• R|LM ≥ 5.36 kΩ（最大 2.35 A）
• UL60950 - 单点故障测试时安全
• 开/短路 ILIM 检测

• 可编程逻辑控制器
• 分布式控制系统（DCS）
• 控制与自动化
• 冗余电源或门
• 工业浪涌保护
