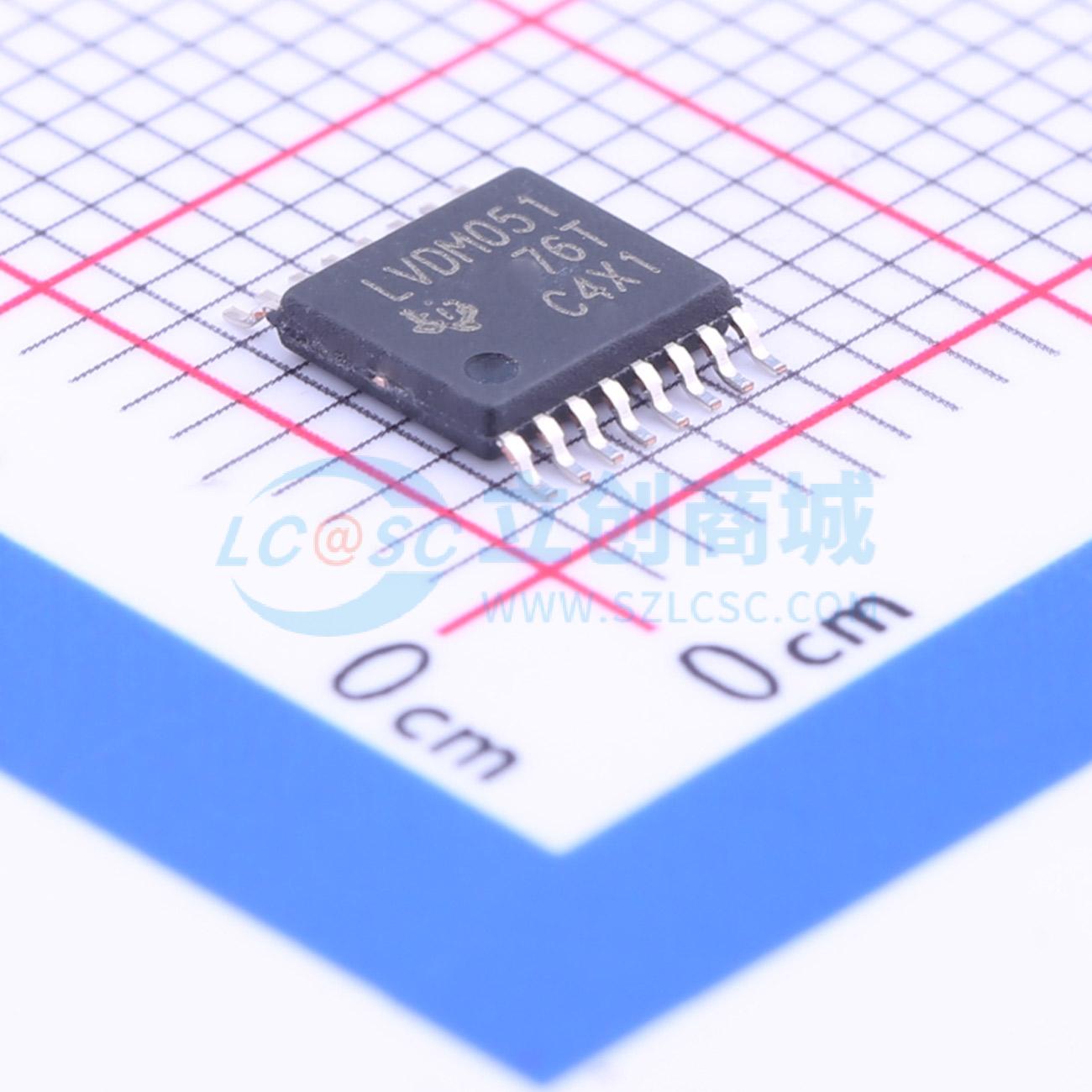

温馨提醒：图片仅供参考，商品以实物为准

SN65LVDM051PW

高速差分线驱动器和接收器

描述: 这些设备是差分线驱动器和接收器，使用低电压差分信号（LVDS）实现高信号传输速率。
品牌名称: TI(德州仪器)
商品型号: SN65LVDM051PW
商品编号: C202209
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.183克(g)

商品参数

商品概述

SN65LVDM179、SN65LVDM180、SN65LVDM050、SN65LVDM051为高速差分线路驱动器与接收器，采用低电压差分信号传输技术实现高信号速率，驱动器输出电流相比标准对应器件加倍，可在模拟两条并联传输线的50Ω负载上提供最小247mV的差分输出电压幅度，支持带有多个驱动器或两个线路终端电阻的数据总线；接收器可检测低至50mV的电压差，可承受发送端与接收端之间最高1V的接地电位差，工作温度范围为-40℃~85℃，内置有限的静电放电防护，存储或操作时需采取防静电措施避免损坏内部栅极。

商品特性

属于低压差分50Ω线路驱动器与接收器，典型全双工信号速率为100Mbps
总线端静电放电防护能力超过12kV
采用单路3.3V电源供电
低电压差分信号传输，带50Ω负载时典型输出电压为340mV
输入电压差低至50mV即可输出有效信号
传播延迟典型值：驱动器1.7ns，接收器3.7ns
200MHz工作下功耗典型值：驱动器50mW，接收器60mW
LVTTL输入电平具备5V容限
禁用状态或Vcc低于1.5V时，驱动器呈高阻抗状态
接收器具备开路故障安全功能
内置有限静电放电防护

应用领域

适用于点到点半双工基带数据传输，适配特性阻抗约100Ω的受控阻抗传输介质
可适配印刷电路板走线、背板、线缆等多种传输介质
支持包含多个驱动器或配置两个线路终端电阻的数据总线

	属性	参数值
	商品目录	LVDS芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	工作电压	3V~3.6V

	属性	参数值
	数据速率	500Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
