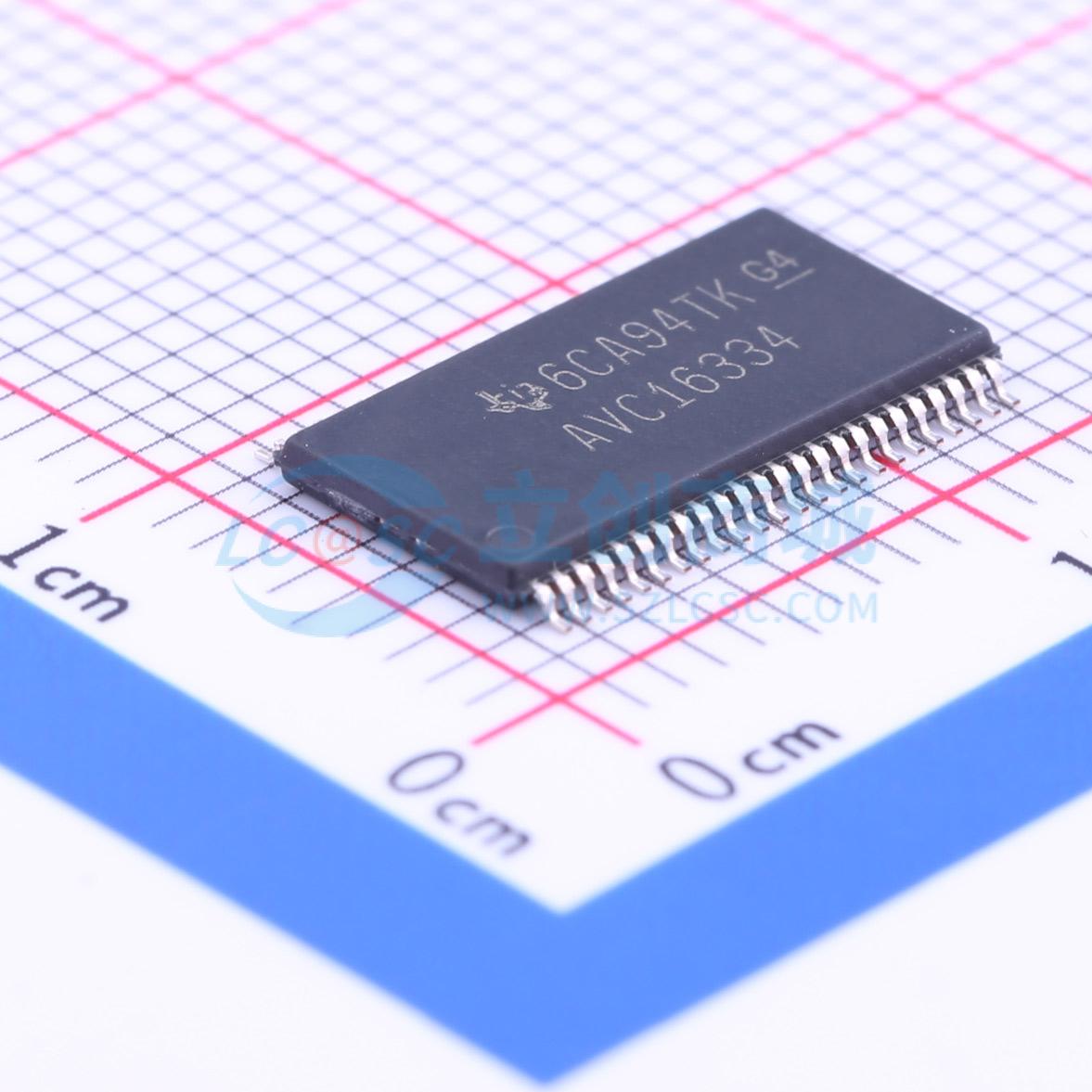

SN74AVC16334DGGR

描述: SN74AVC16334 具有三态输出的 16 位通用总线驱动器
品牌名称: TI(德州仪器)
商品型号: SN74AVC16334DGGR
商品编号: C202207
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

实现了动态输出控制（DOC™）电路，该电路在信号转换期间，初始会降低输出阻抗以有效驱动负载，随后升高阻抗以降低噪声。这款16位通用总线驱动器可在1.2 V 至 3.6 V VCC下工作，专为1.65 V 至 3.6 V VCC的工作设计。从A到Y的数据流由输出使能（OE）输入控制。当锁存使能（LE）输入为低电平时，器件工作在透明模式。当LE为高电平时，如果时钟（CLK）输入保持在高逻辑电平或低逻辑电平，A端数据会被锁存。如果LE为高电平，A端数据会在CLK的低到高跳变时存储到锁存器/触发器中。当OE为高电平时，输出处于高阻态。为了确保上电或掉电期间的高阻态，OE应当通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。该器件针对使用Ioff的部分掉电应用进行了完整规范。Ioff电路会禁用输出，防止器件掉电时产生损坏性的反向电流。

商品特性

属于Texas Instruments Widebus™ 家族成员
DOC™（动态输出控制）电路可动态改变输出阻抗，在不降低速度的前提下降低噪声
动态驱动能力等同于标准输出，在2.5 V VCC下IOH和IOL为±24 mA
耐过压输入/输出支持混合电压模式数据通信
Ioff支持部分掉电模式工作
ESD防护性能超过JESD 22
2000-V 人体模型 (A114-A)
200-V 机器模型 (A115-A)
闩锁性能超过JESD 78 II类标准的100 mA要求

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	1.4V~3.6V
	通道数	16
	拉电流(IOH)	24mA
	灌电流(IOL)	24mA

	属性	参数值
	传播延迟(tpd)	1.5ns
	系列	AVC
	工作温度	-40℃~+85℃
	建立时间	0.7ns
	保持时间	0.7ns
	静态电流(Iq)	40uA
