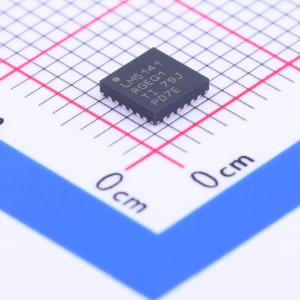

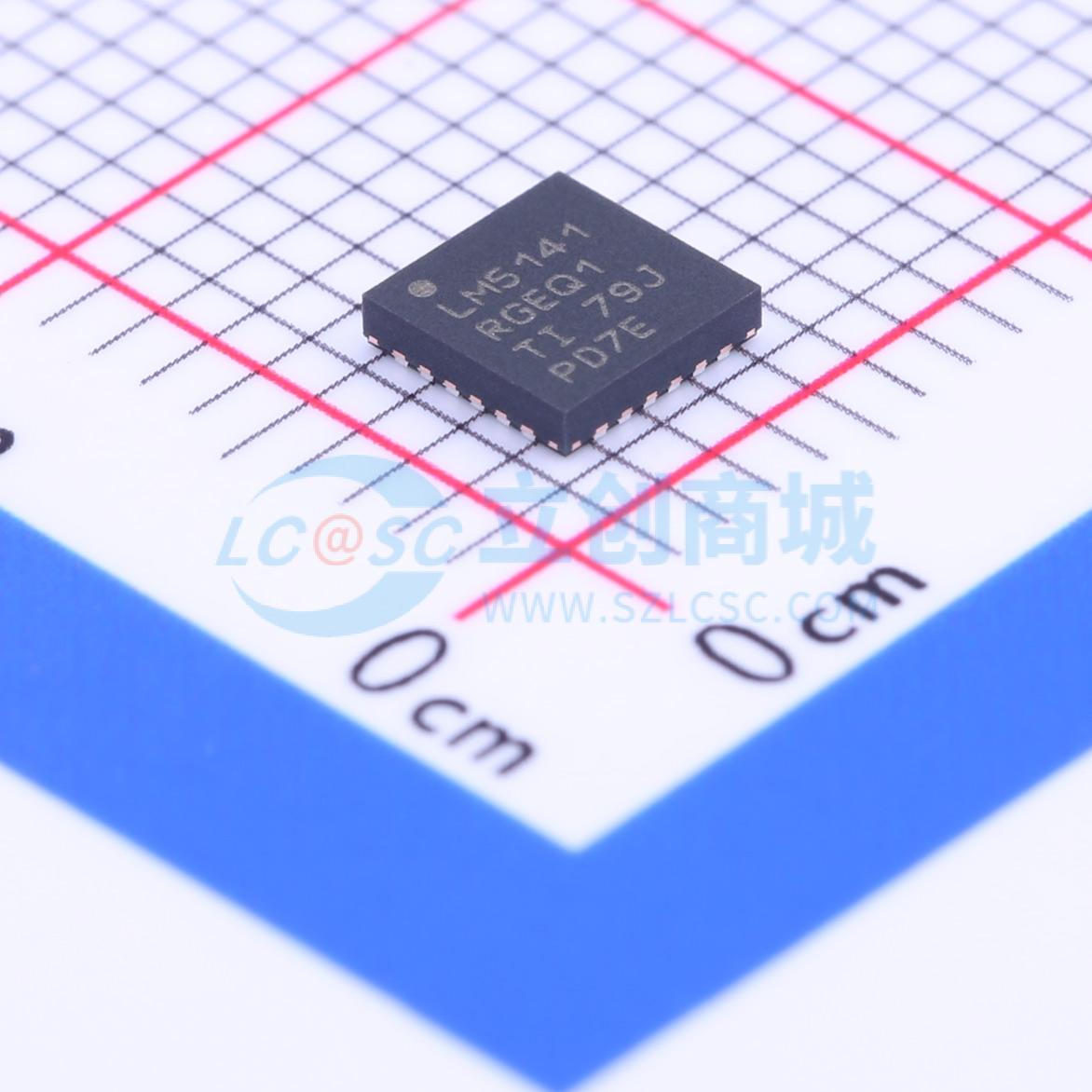

LM5141QRGETQ1

宽输入范围同步降压控制器

SMT扩展库PCB免费打样

描述: LM5141-Q1是一款同步降压控制器,适用于高电压宽输入范围的降压转换器应用。控制方法为峰值电流模式控制,提供内在的线路前馈、逐周期限流和环路补偿简化。该控制器具有斜率控制功能,以简化CISPR和汽车EMI要求的符合性。
品牌名称: TI(德州仪器)
商品型号: LM5141QRGETQ1
商品编号: C202208

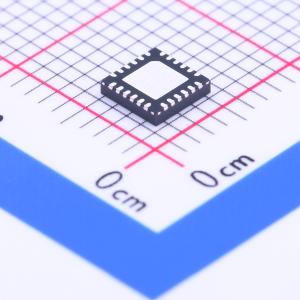

商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

LM5141-Q1是一款同步降压控制器，适用于高压宽V_IN降压转换器应用。控制方法为峰值电流模式控制。电流模式控制具有固有的线路前馈、逐周期电流限制和易于进行环路补偿的特点。LM5141-Q1具备压摆率控制功能，可简化对CISPR和汽车EMI要求的合规性。 LM5141-Q1有两种可选的开关频率：2.2 MHz和440 kHz。带有压摆率控制的栅极驱动器可进行调整以降低EMI。在轻载或空载条件下，LM5141-Q1以跳周期模式运行，以提高低功耗效率。LM5141-Q1具有一个高压偏置稳压器，可自动切换至外部偏置，以降低来自V_IN的I_Q电流。其他特性包括频率同步、逐周期电流限制、用于持续过载的打嗝模式故障保护和电源正常输出。

商品特性

符合汽车应用要求
通过AEC-Q100认证，结果如下：– 器件温度等级1：环境工作温度范围为-40℃至+125℃ – 器件HBM ESD分类等级2 器件CDM ESD分类等级C4B
V_IN：3.8 V至65 V（绝对最大值70 V）输出：固定3.3 V、5 V，或可在1.5 V至15 V范围内调节，精度为±0.8%
固定2.2 MHz或440 kHz开关频率，精度为±5%
带有压摆率控制的高端和低端栅极驱动
可通过改变模拟电压或RT电阻进行可选的频率偏移
可选择与外部时钟同步
可选扩频关断模式
I_Q：典型值10 μA
低待机模式I_0：典型值35 μA
75 mV电流限制阈值，精度为±0.9%
外部电阻或DCR电流检测
输出使能逻辑输入
用于持续过载的打嗝模式
电源正常指示输出
可选二极管仿真或强制脉宽调制
24引脚VQFN封装，带可焊侧翼
使用WEBENCH电源设计器基于LM5141-Q1创建定制设计

应用领域

汽车应用，包括：
信息娱乐系统
仪表盘
高级驾驶辅助系统（ADAS）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.8V~65V
	输出电压	-
	输出电流	-
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
