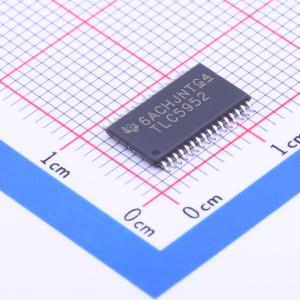

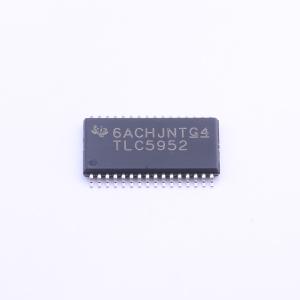

温馨提醒：图片仅供参考，商品以实物为准
TLC5952DAP
TLC5952DAP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5952 具有全局亮度控制和 LED 开路/短路检测功能的 24 通道恒流 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5952DAP
- 商品编号
- C202199
- 商品封装
- HTSSOP-32-EP-6.1mm
- 包装方式
- 管装
- 商品毛重
- 0.434克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 35MHz | |
| 通道数 | 24 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TLC5952是一款24通道恒流沉降驱动器。每个通道都可以通过内部寄存器数据打开或关闭。输出通道被分为三组，每组八个通道。每组通道具有128级全局亮度控制（BC）功能。开/关数据和BC都可通过串行接口写入。所有24个通道的最大电流值由单个外部电阻设置。
TLC5952具有三个错误检测电路：LED开路检测（LOD）、LED短路检测（LSD）以及热错误标志（TEF）。错误检测结果可通过串行接口读取。
商品特性
24通道恒流沉降输出，带开/关控制
- 电流能力：
- 16通道为35 mA
- 8通道为26.2 mA
- 每个颜色组的全局亮度控制（BC）：7位（128步），三个组
- LED电源电压高达15 V
- Vcc = 3.0V至5.5V
- 恒流精度：
- 通道间 = ±1%
- 设备间 = ±3%
- CMOS逻辑电平I/O
- 数据传输速率：35 MHz
- BLANK脉冲宽度：15 ns
- 开路负载、短路负载和过温检测
- 带自动重启的热关断（TSD）
- 延迟切换以防止突入电流
- 工作温度：-40℃至85℃
- 封装：HTSSOP-32，QFN-32
应用领域
- 全彩LED显示屏
- LED标识板
