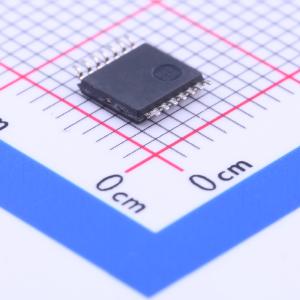

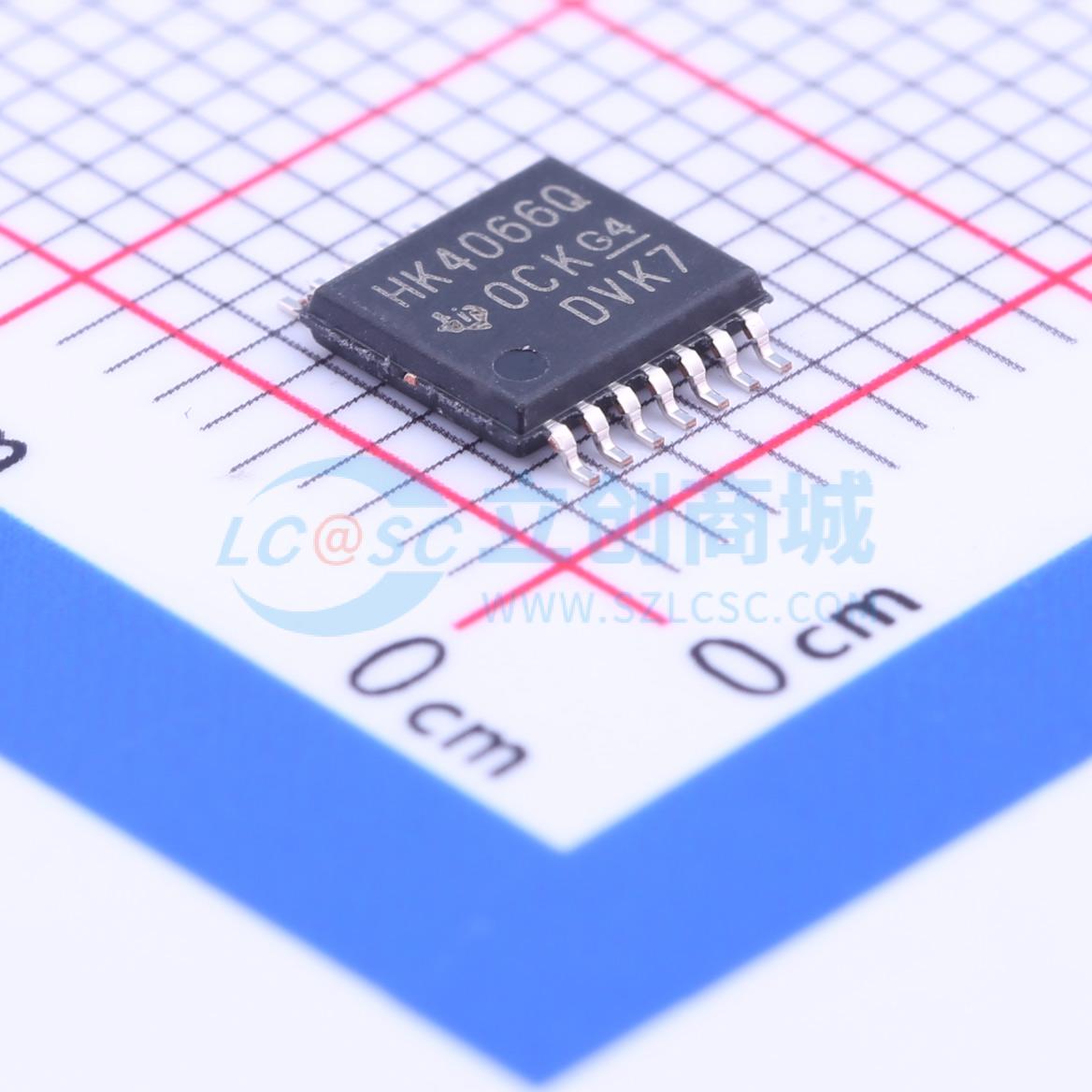

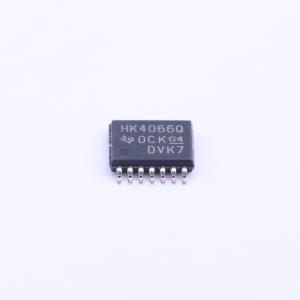

温馨提醒：图片仅供参考，商品以实物为准
HCT4066QPWRG4Q1
高速CMOS逻辑 四路双向开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含四个独立的、数字控制的模拟开关，使用硅栅CMOS技术实现类似LSTTL的速度和低功耗。每个开关由其控制输入的高电平电压打开。
- 品牌名称
- TI(德州仪器)
- 商品型号
- HCT4066QPWRG4Q1
- 商品编号
- C202203
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | - | |
| 工作电压 | 4.5V~5.5V | |
| 导通时间(ton) | 24ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 25Ω | |
| 关闭时间(toff) | 35ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 200MHz | |
| 传播延迟(tpd) | 18ns |
商品概述
CD74HCT4066包含四个独立的数字控制模拟开关，采用硅栅CMOS技术，实现了与LSTTL相似的运行速度，同时具备标准CMOS集成电路的低功耗特性。 这些开关具有金属栅CD4066B的线性导通电阻特性。每个开关通过其控制输入端的高电平电压导通。
商品特性
- 符合汽车应用要求
- 低导通电阻 - 典型值25Ω（VCC = 4.5 V）
- 快速开关和传播速度
- 低关断泄漏电流
- 宽工作温度范围：-40℃至125℃
- 与LSTTL输入逻辑直接兼容：Vil最大0.8 V，Vih最小2 V
- 与CMOS输入兼容：在Vol、Voh下Iil ≤ 1 μA
