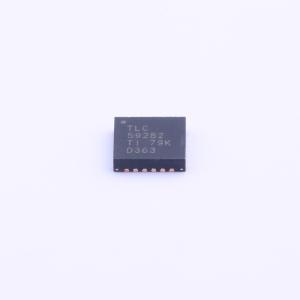

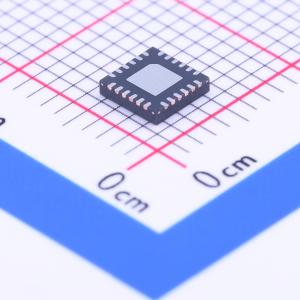

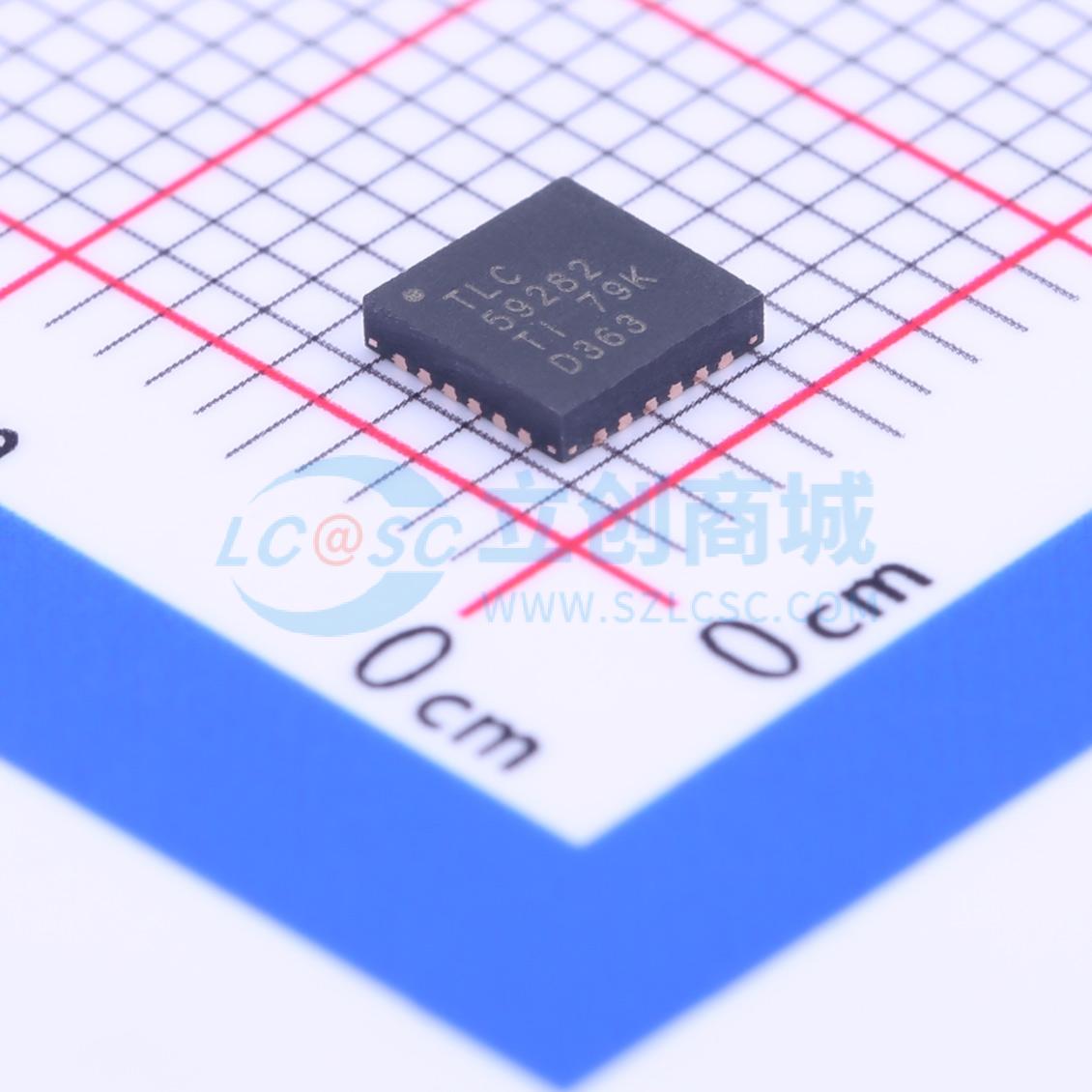

TLC59282RGET
16通道恒流LED驱动器，带4通道分组延迟功能
- 描述
- TLC59282 具有 4 通道群组延迟功能的 16 通道恒流 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC59282RGET
- 商品编号
- C202205
- 商品封装
- VQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 35MHz | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 17V | |
| 输出电流 | 45mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 2% |
商品概述
TLC59282是一款16通道恒流沉降驱动器。每个通道都可以通过一个简单的串行通信协议单独控制，该协议兼容3.3V或5V CMOS逻辑电平，具体取决于工作VCC。一旦串行数据缓冲区被加载，LATCH上的上升沿会将数据传输到LEDx输出。在上电和输出数据锁存期间，可以使用BLANK引脚关闭所有OUTn输出，以防止这些时段出现不必要的图像显示。所有16个通道的恒流值由单个外部电阻设定。多个TLC59282可以级联在一起，从同一处理器控制更多的LED。
商品特性
16通道，带开/关控制功能的恒流电流沉输出
恒流电流沉能力：35 mA (VCC ≤ 3.6 V)，45 mA (VCC > 3.6 V)
LED电源电压高达17 V
VCC = 3 V 至 5.5 V
恒流精度：通道间 = ±0.6%（典型值），±2%（最大值）；器件间 = ±1%（典型值），±3%（最大值）
低饱和电压：在20 mA时为0.31 V（典型值）- TA = +25℃，单通道开启
CMOS逻辑电平I/O
数据传输速率：35 MHz
BLANK脉冲宽度：30 ns
四通道分组延迟以降低噪声
工作温度：-40℃至+85℃
应用领域
- 视频显示
- 消息板
- 照明
