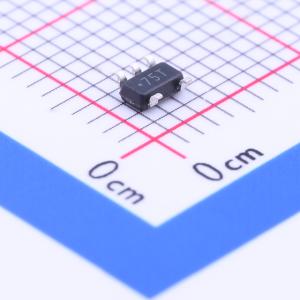

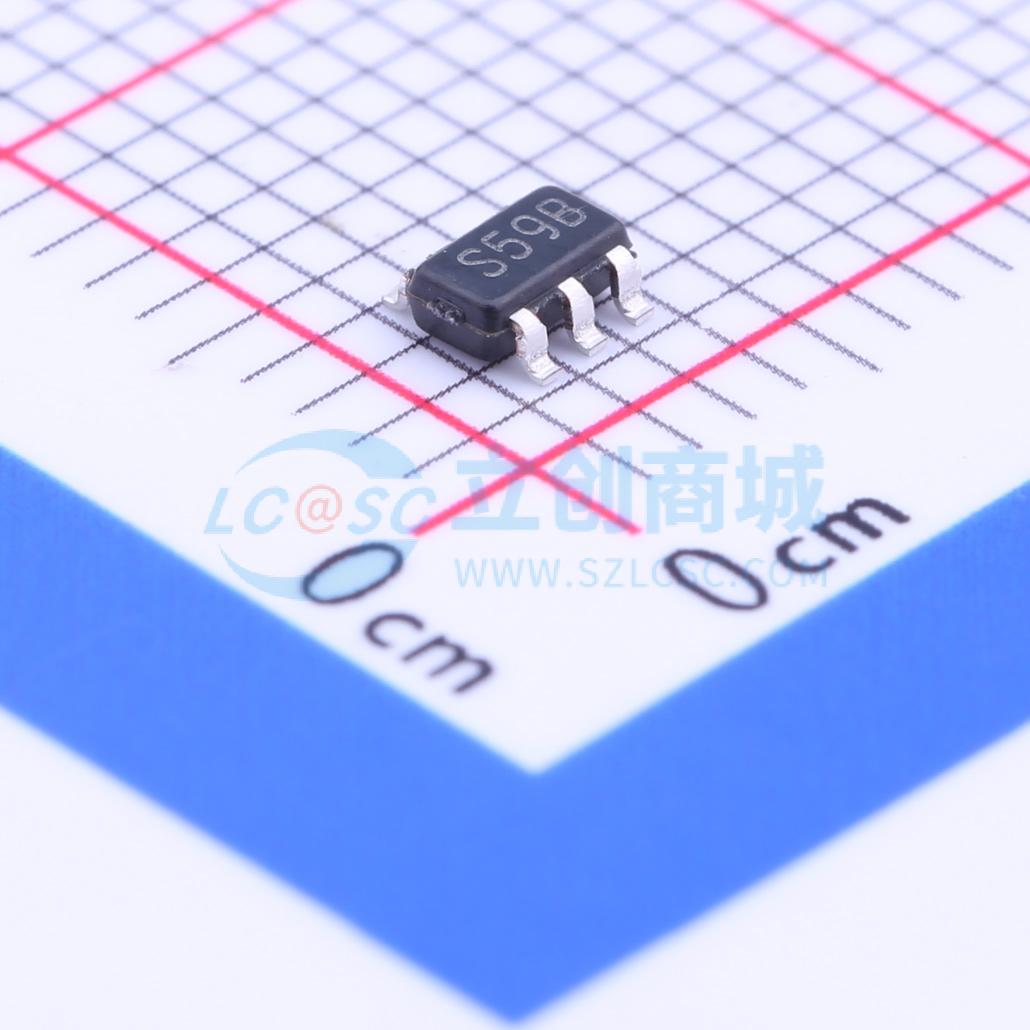

温馨提醒：图片仅供参考，商品以实物为准

LM2705MF-ADJ/NOPB

微功耗升压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2705是一款微功耗升压DC-DC转换器,采用5引脚SOT-23封装。该器件具有2.2V至7V的输入电压范围,150mA峰值电流限制,可调输出电压高达20V。适用于低功耗应用,如LCD面板偏置电源和手机背光照明。
品牌名称: TI(德州仪器)
商品型号: LM2705MF-ADJ/NOPB
商品编号: C202192
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM2705是一款采用小型5引脚SOT-23封装的微功耗升压型DC-DC转换器。一种具有电流限制的固定关断时间控制方案可节省工作电流，从而在很宽的负载条件范围内实现高效率。21 V的开关允许输出电压高达20 V。400 ns的低关断时间允许使用小型、薄型电感和电容，以在对空间要求较高的便携式应用中最小化占用面积和成本。LM2705非常适合需要低电流和高效率的LCD面板，以及用于手机背光的白光LED应用。该器件可由单节锂离子电池驱动多达3个白光LED。LM2705的低峰值电感电流使其非常适合USB应用。

商品特性

2.2 V至7 V输入范围
150 mA、0.7 Ω内部开关
可调输出电压高达20 V
输入欠压锁定
0.01 μA关断电流
使用小型表面贴装元件
小型5引脚SOT-23封装

应用领域

LCD偏置电源
白光LED背光
手持设备
数码相机便携式应用

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.2V~7V
	输出电压	20V
	输出电流	-
	开关频率	-
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
