商品概述

LM5576-Q1 是一款方便易用的降压稳压器，使设计工程师能够利用最少的组件来设计和优化可靠的电源。LM5576-Q1 在 6V 至 75V 的输入电压范围内工作，通过集成的 170mΩ N 沟道 MOSFET 提供 3A 的连续输出电流。该稳压器采用仿真电流模式架构，这种架构具备固有的线路调节能力、严格的负载瞬态响应，以及简便的环路补偿，而且不存在通常与电流模式稳压器相关的低占空比限制问题。工作频率可在 50kHz 至 500kHz 范围内调节，以便对尺寸和效率进行优化。为降低 EMI，频率同步引脚使LM557x 系列的多款 IC可以自同步或同步到外部时钟。LM5576-Q1 具有逐周期电流限制、短路保护、热关断和远程关断功能，为可靠性提供了保证。该器件采用电源增强型 20 引脚HTSSOP 封装，并配有可散热的裸露芯片连接焊盘。LM5576-Q1 由全套 WEBENCH 在线设计工具提供支持。LM5576-Q1 开关稳压器具有使用最少的外部元件实现高效高压降压稳压器所需的全部功能。这款易于使用的稳压器集成了一个 75V N 沟道降压开关，具有 3A 的输出电流能力。此稳压器控制方法基于采用仿真电流斜坡的电流模式控制。峰值电流模式控制提供固有的线电压前馈、逐周期电流限制和简便的环路补偿。经仿真控制斜坡的使用减少了脉宽调制电路的噪声敏感度，从而实现高输入电压应用中所必需的对极小占空比的可靠处理。此器件具有 50kHz 至 500kHz 的用户可编程运行频率。振荡器同步引脚允许多个 LM5576-Q1 稳压器自行同步或与外部时钟同步。输出电压可低至 1.225V。其他保护特性包括:电流限制、热关断和远程关断功能。该器件采用 20 针HTSSOP 封装，具有暴露的焊盘，有助于散热，可高效降低非稳压高输入电压，适用于电信及工业电源总线电压范围。

商品特性

汽车级产品，符合 AEC-Q100 1级标准，工作结温范围为 –40℃ 至 +125℃
输入电压范围 6V 至 75V
集成了 75V、170mΩ N 沟道 MOSFET
可调节输出电压低至 1.225V
反馈基准电压精度 1.5%
工作频率可在 50kHz 至 500kHz 范围内调节，采用单个电阻器
支持控制器或外设频率同步
可调软启动
仿真电流模式控制架构
宽带宽误差放大器
内置保护

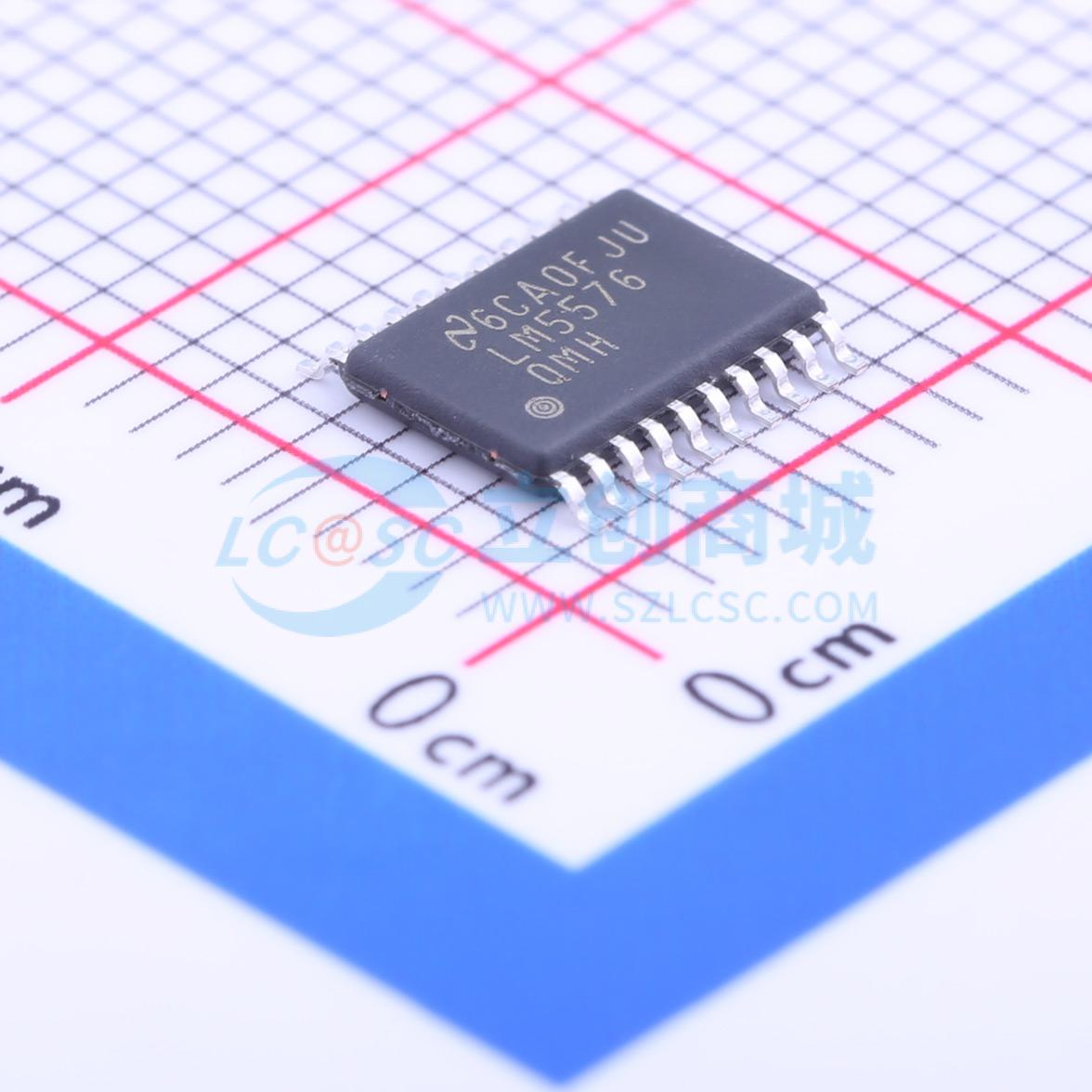

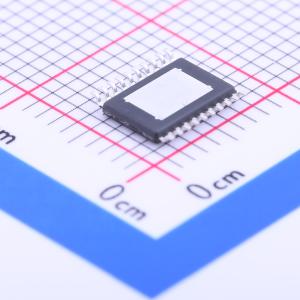

采用 HTSSOP-20EP（外露焊盘）封装
可借助 WEBENCH® PowerDesigner 创建定制设计

应用领域

汽车
电信电源总线
工业电源总线

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~75V
	输出电压	1.225V~70V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	内置LDO稳压器；频率同步；内置电流感应电阻；逐波限流；可调软启动；过流保护

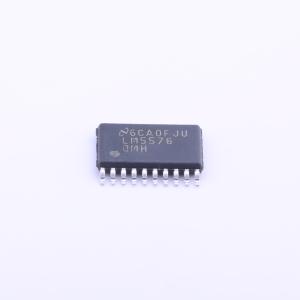

LM5576QMHX/NOPB
