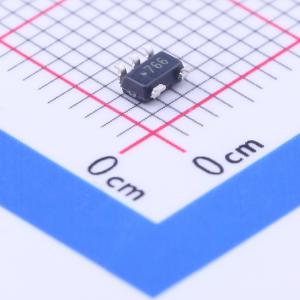

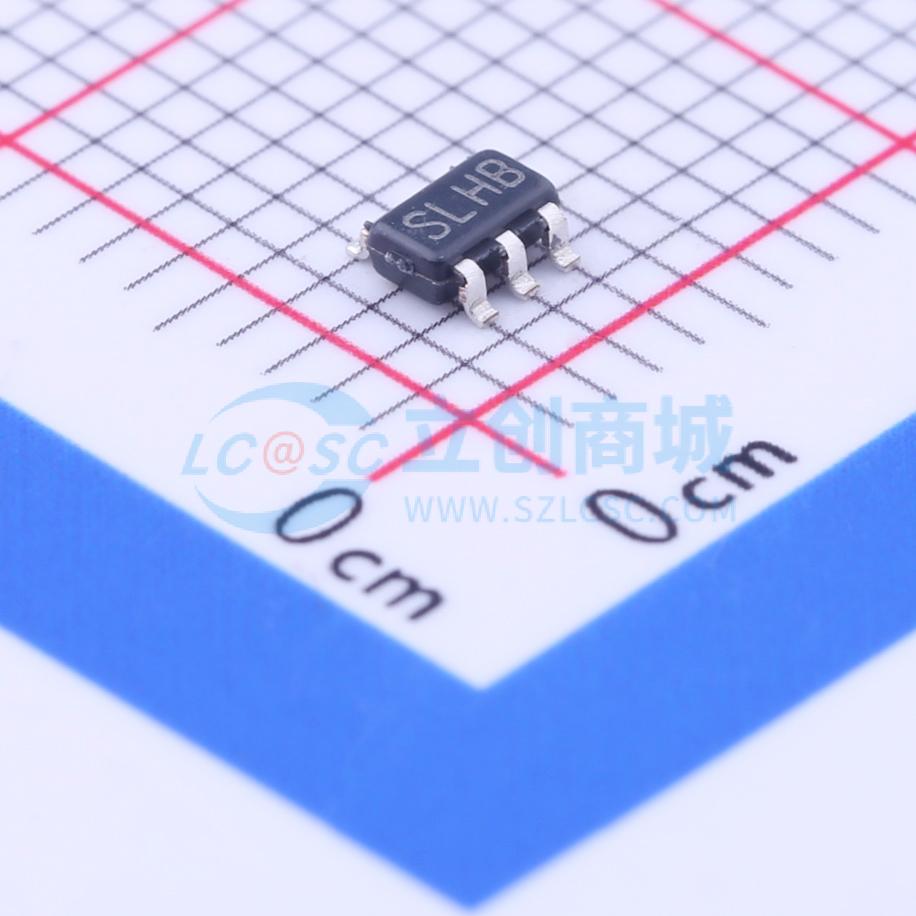

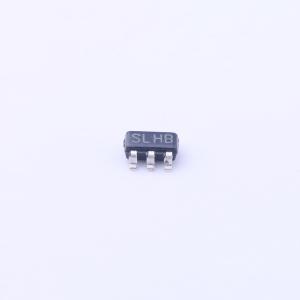

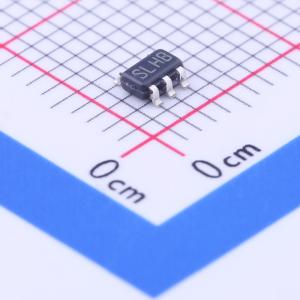

LM3674MF-1.8/NOPB

2MHz 600mA 降压型DC-DC转换器

描述: LM3674是一款高效、2MHz、600mA降压型DC-DC转换器,适用于便携式设备,如手机和PDA。该芯片支持2.7V至5.5V的输入电压范围,最大负载电流为600mA,提供固定和可调输出电压版本。内部同步整流提高了效率。
品牌名称: TI(德州仪器)
商品型号: LM3674MF-1.8/NOPB
商品编号: C201752
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM3674降压型DC-DC转换器经过优化，可由单节锂离子电池以及2.7 V至5.5 V的输入电压轨为低压电路供电。在整个输入电压范围内，它可提供高达600 mA的负载电流。有多种固定输出电压和可调输出电压版本。该器件为手机和类似便携式系统提供卓越的特性和性能。在脉冲宽度调制（PWM）模式下，器件以2 MHz（典型值）的固定频率运行。内部同步整流在PWM模式运行期间提供高效率。在关断模式下，器件关闭，将电池消耗降至0.01 μA（典型值）。 LM3674采用5引脚SOT - 23封装。2 MHz（典型值）的高开关频率仅允许使用三个小型外部表面贴装元件，即一个电感器和两个陶瓷电容器。

商品特性

输入电压范围：2.7 V至5.5 V
最大负载电流600 mA
提供1 V至3.3 V的固定和可调输出电压版本
可由单节锂离子电池供电
内部同步整流，效率高
内部软启动
典型关断电流0.01 μA
2 MHz PWM固定开关频率（典型值）
电流过载保护和热关断保护

应用领域

手机
个人数字助理（PDA）
MP3播放器
便携式仪器
无线局域网（W - LAN）
数码相机
便携式硬盘驱动器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	1.8V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-30℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
