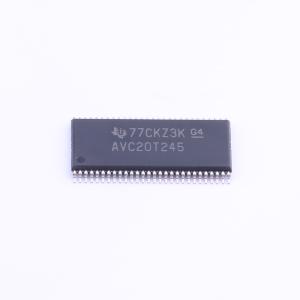

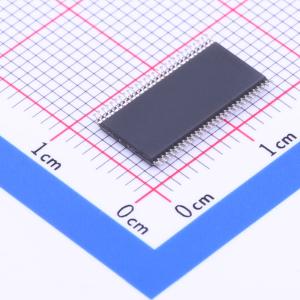

SN74AVC20T245DGGR
具备可配置电压转换及三态输出的20位双电源总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AVC20T245 具有可配置电压转换和 3 态输出的 20 位双电源总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AVC20T245DGGR
- 商品编号
- C201959
- 商品封装
- TSSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.2V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 10 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 系列 | 74AVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 65uA | |
| 传播延迟(tpd) | 3.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
SN74AVC20T245是一款20位同相总线收发器，采用两个独立可配置电源轨，优化后可在VCCA/VCCB为1.4V~3.6V条件下工作，最低可在VCCA/VCCB低至1.2V时运行。A端口设计为跟踪VCCA，VCCA可接受1.2V~3.6V范围的任意电源电压；B端口设计为跟踪VCCB，VCCB可接受1.2V~3.6V范围的任意电源电压，可实现1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向电平转换。该器件用于数据总线之间的异步通信，可根据方向控制输入的逻辑电平，实现A总线到B总线或B总线到A总线的数据传输，可通过输出使能输入禁用输出，实现总线隔离，控制输入由VCCA供电。
商品特性
- 控制输入VIH/VIL电平以VCCA电压为基准
- 具备VCC隔离特性，若任一VCC输入接地，两个端口均处于高阻抗状态
- 输入输出具备过压耐受能力，支持混合电压模式数据通信
- 采用完全可配置双轨设计，每个端口可在1.2V~3.6V全电源电压范围工作
- Ioff功能支持部分掉电模式操作
- Ioff电路可在器件掉电时禁用输出，防止破坏性电流回流通过器件
- 输入输出端口耐受4.6V电压
- 不同电平转换场景的最高数据速率：1.8V~3.3V转换为380Mbps，低于1.8V~3.3V转换为260Mbps，转换到2.5V为260Mbps，转换到1.8V为210Mbps，转换到1.5V为120Mbps，转换到1.2V为100Mbps
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型8000V，机器模型200V，充电器件模型1000V
- 上电或掉电期间要保证高阻态，输出使能端需要通过上拉电阻接VCC，电阻最小值由驱动器的灌流能力决定
- 最大额定值：VCCA和VCCB电源电压范围为-0.5V~4.6V，输入输出端口、控制输入电压范围为-0.5V~4.6V，高阻或掉电状态下输出电压范围为-0.5V~4.6V，高低状态下输出电压范围A端口为-0.5V~VCCA+0.5V、B端口为-0.5V~VCCB+0.5V，输入钳位电流为-50mA，输出钳位电流为-50mA，连续输出电流为±50mA，VCCA、VCCB和GND的连续电流为±100mA，DGG封装热阻为64℃/W，DGV封装热阻为48℃/W，GQL/ZQL封装热阻为42℃/W，存储温度范围为-65℃~150℃
应用领域
- 数据总线异步通信
- 不同低压节点之间的双向电平转换
