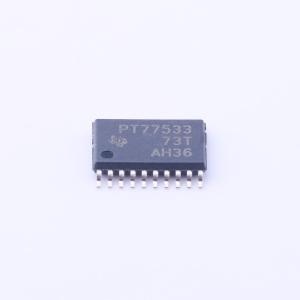

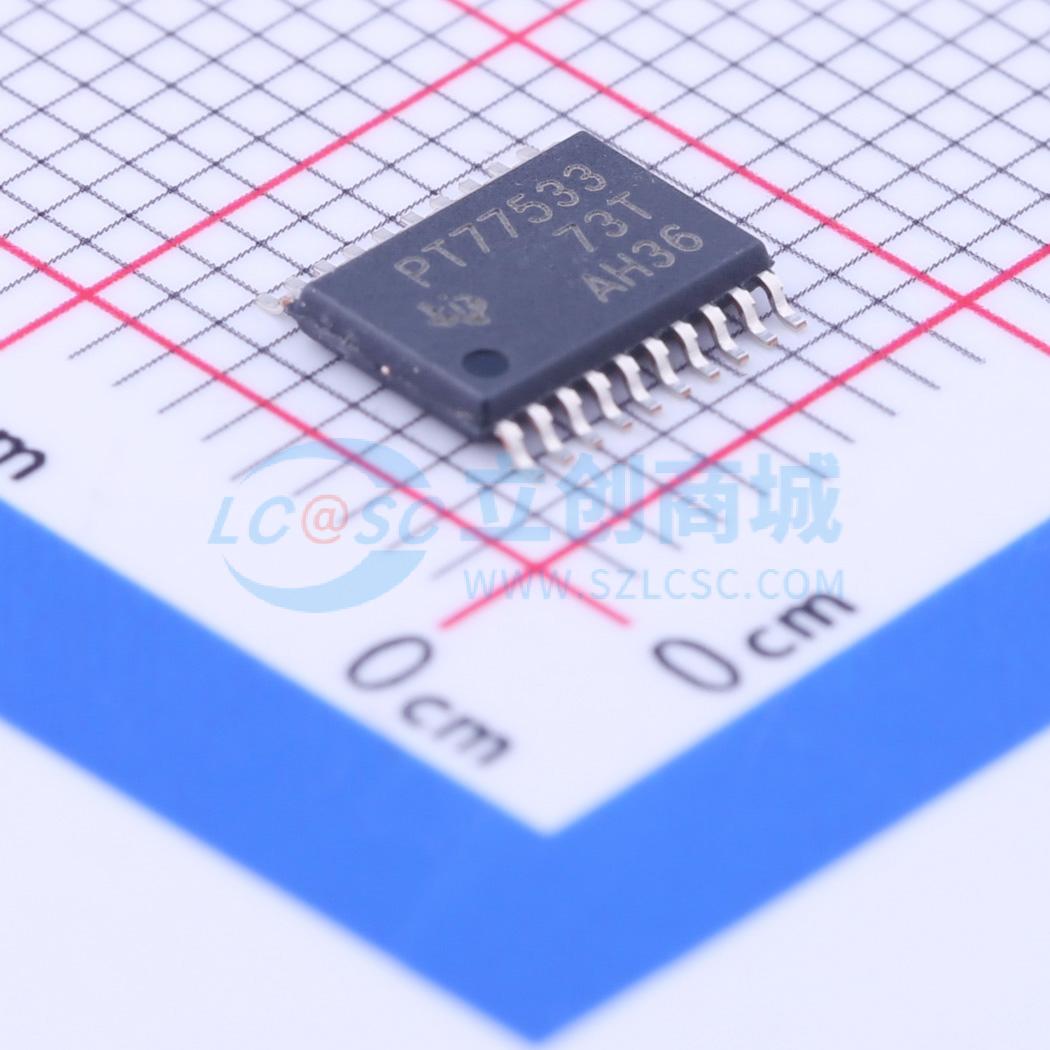

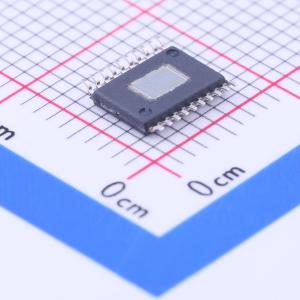

TPS77533PWP

具有使能和复位延迟功能的 500mA、10V、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS775 带有监控器的快速瞬态响应 500mA 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS77533PWP
商品编号: C201967
商品封装: HTSSOP-20
包装方式: 管装
商品毛重: 0.208克(g)

商品参数

商品概述

TPS775xx和TPS776xx器件旨在实现快速瞬态响应，并在搭配10μF低ESR电容时保持稳定。这种组合以合理的成本提供了高性能。由于PMOS器件表现为低阻值电阻，因此压差非常低（对于TPS77x33，在输出电流为500mA时，典型压差为169mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，静态电流非常低，且与输出负载无关（在0mA至500mA的全输出电流范围内，典型值为85μA）。这两项关键指标显著延长了电池供电系统的使用寿命。该LDO系列还具备睡眠模式；向EN（使能）引脚施加TTL高电平信号可关闭稳压器，在TJ = +25°C时将静态电流降至1μA。

商品特性

带200ms延迟的开漏上电复位（TPS775xx）；开漏电源正常指示（TPS776xx）
500mA低压差稳压器，提供固定输出和可调版本；500mA时压差低至169mV（典型值，TPS77x33）
超低典型静态电流85μA
快速瞬态响应；固定输出版本在规定条件下容差为2%
8引脚SOIC和20引脚TSSOP PowerPAD（PWP）封装
热关断保护

应用领域

FPGA电源
DSP内核和I/O电压

优惠活动

购买数量

(70个/管，最小起订量 1 个)

个

起订量：1 个70个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	3.3V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	287mV@(500mA)

	属性	参数值
	静态电流(Iq)	85uA
	噪声	-
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
