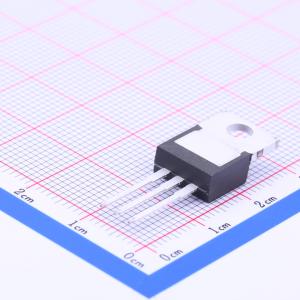

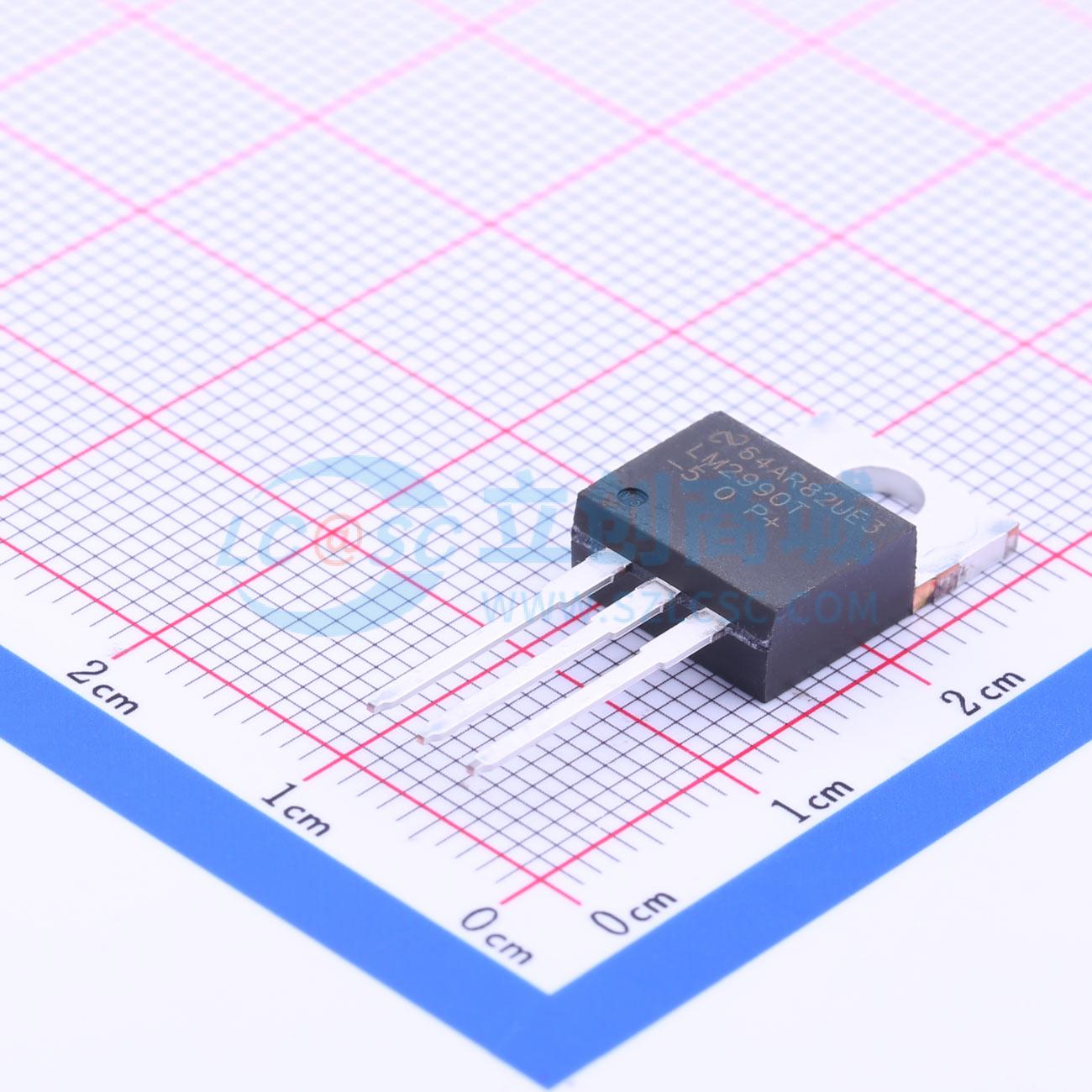

温馨提醒：图片仅供参考，商品以实物为准

LM2990T-5.0/NOPB

1A、负低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2990 1A、负低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM2990T-5.0/NOPB
商品编号: C202155
商品封装: TO-220
包装方式: 管装
商品毛重: 2.75克(g)
立创商城设计参考: LDO-(3)电源输入20V~30V-(2)输出0.1A~1A方案

商品参数

商品概述

LM2990是一款三端、低压差、1A负电压稳压器，提供-5V、-5.2V、-12V和-15V的固定输出电压。 LM2990采用电路设计技术，实现了低压差和低静态电流。在1A负载电流下，压差电压通常为0.6V，在整个工作温度范围内，最坏情况下的最大压差电压保证为1V。当负载电流为1A且输入输出电压差大于3V时，静态电流通常为1mA。内部偏置电源独特的电路设计，使稳压器在压差模式（V_OUT - V_IN ≤ 3V）下，静态电流仅限制在9mA（典型值）。在极端负载和温度条件下，输出电压精度保证在±5%以内。 LM2990还具备短路保护功能，热关断功能带有迟滞特性，可在长时间过载时提高器件的可靠性。

商品特性

输入电压：-26V至-6V
固定输出电压：-5V、-5.2V、-12V和-15V
在整个工作范围内输出精度为5%
输出电流超过1A
1A负载时压差电压典型值为0.6V
低静态电流
内部短路电流限制
带迟滞特性的内部热关断
与LM2940系列功能互补

应用领域

后置开关稳压器
本地、板载稳压
电池供电设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	58dB@(1kHz)
	压差	1V@(1A)

	属性	参数值
	静态电流(Iq)	9mA
	噪声	250uVrms
	特性	热关断；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
