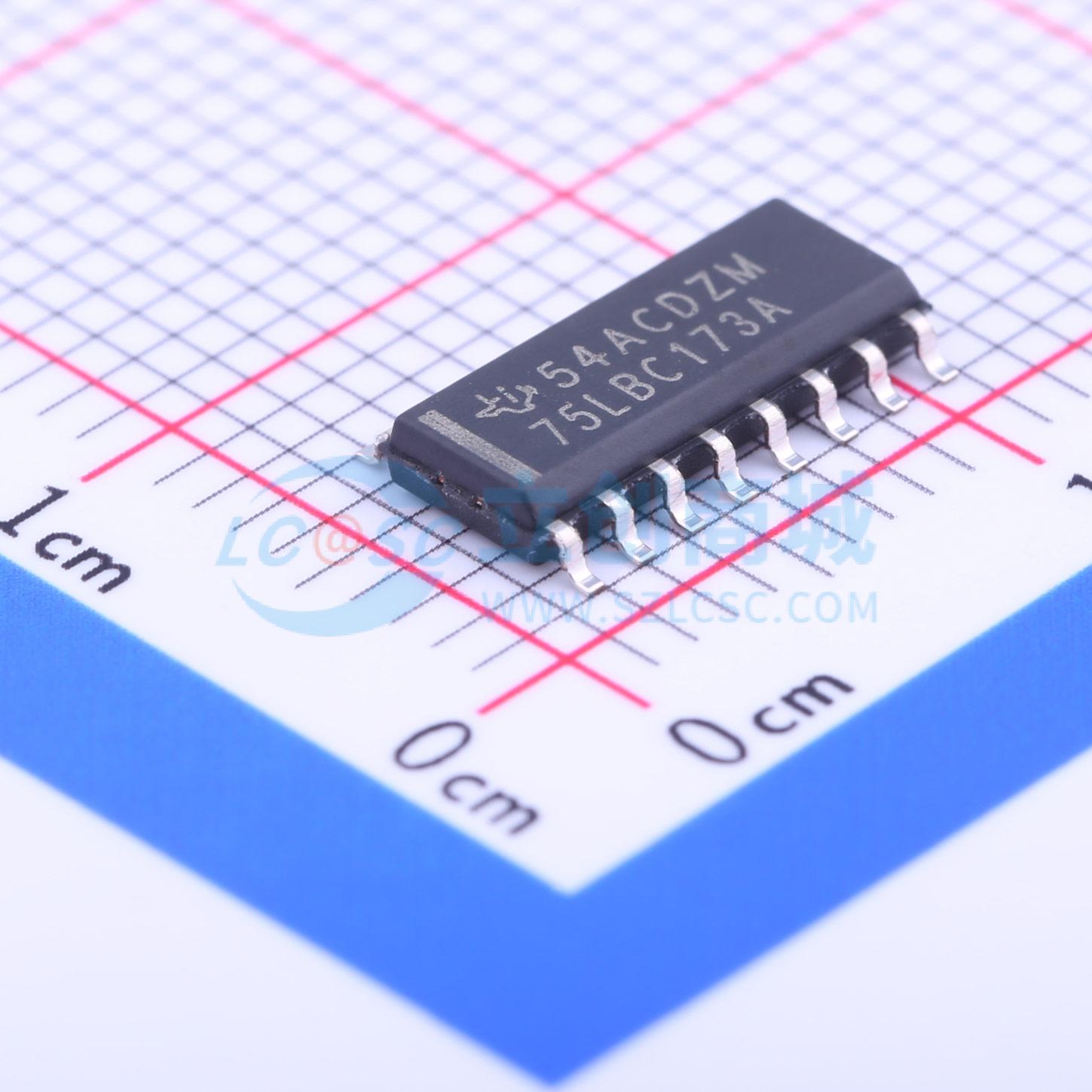

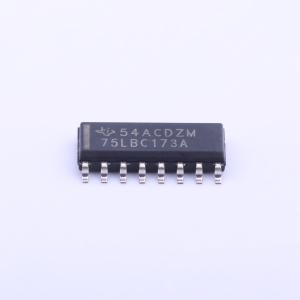

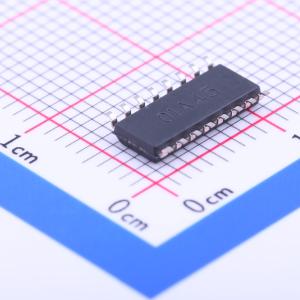

SN75LBC173AD
5V供电 50Mbps 接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN75LBC173A 四路 RS-485 差分线路接收器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LBC173AD
- 商品编号
- C202177
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 50Mbps | |
| 静电保护 | ±6kV | |
| 工作温度 | 0℃~+70℃ |
商品概述
SN65LBC173A 和 SN75LBC173A 是四路差分线路接收器，具有三态输出，专为 TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和 ISO 8482 (Euro RS-485) 应用而设计。这些器件针对高达且超过 5000 万位/秒的数据速率的平衡多点总线通信进行了优化。传输介质可以是双绞线、印刷电路板走线或背板。最终的数据传输速率和距离取决于介质的衰减特性以及环境中的噪声耦合。
每个接收器在宽范围的正负共模输入电压下工作，并具有 6 kV 的 ESD 保护，使其适用于恶劣环境中高速多点数据传输应用。这些器件采用 LinBiCMOS 设计，实现低功耗和鲁棒性。
G 和 G 输入为正或负逻辑启用所有四个驱动器提供使能控制逻辑。当禁用或断电时，接收器输入对总线呈现高阻抗，以减少系统负载。
SN75LBC173A 的工作温度范围为 0℃ 至 70℃。SN65LBC173A 的工作温度范围为 -40℃ 至 85℃。
