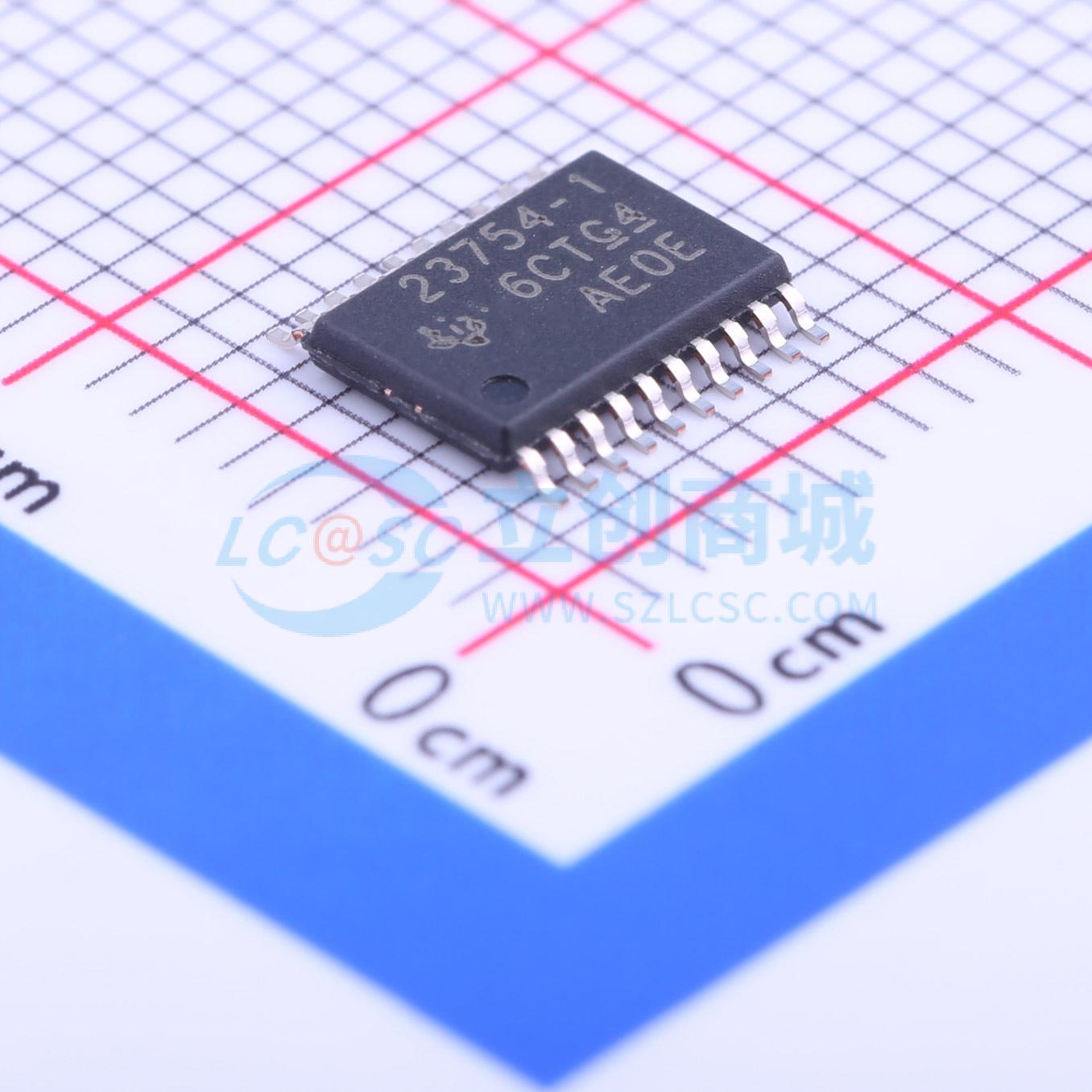

TPS23754PWP-1

TPS23754 和 TPS23756 设备集成了以太网供电 (PoE)、受电设备 (PD) 接口和专为隔离转换器优化的电流模式 DC-DC 控制器。PoE 接口支持 IEEE 802.3at 标准。

TPS23754 和 TPS23756 支持多种输入电压 ORing 选项，包括最高电压、外部适配器优先和 PoE 优先。这些功能使设计者能够确定在所有条件下哪个电源将承载负载。

PoE 接口具有与高功率中跨电源设备 (PSE) 兼容所需的新扩展硬件分类功能，符合 IEEE 802.3at 标准。检测签名引脚还可以用于强制关闭来自 PoE 源的电源。分类可以通过单个电阻编程为任何定义的类型。

DC-DC 控制器具有两个带有可编程死区时间的互补栅极驱动器。这简化了有源箝位正激转换器的设计或高效反激拓扑的优化栅极驱动。如果需要，可以禁用第二个栅极驱动器以适应单 MOSFET 拓扑。控制器还具有内部软启动、启动自举电源、电流模式补偿和 78% 的最大占空比。可编程且可同步的振荡器允许对效率进行设计优化，并简化使用该控制器升级现有电源设计的过程。精确的可编程消隐功能，带有默认周期，简化了通常的电流感应滤波器设计权衡。

TPS23754 设备具有 15V 转换器启动，而 TPS23756 设备具有 9V 转换器启动。TPS23754-1 将 PPD 引脚替换为无连接，以增加引脚间距。
