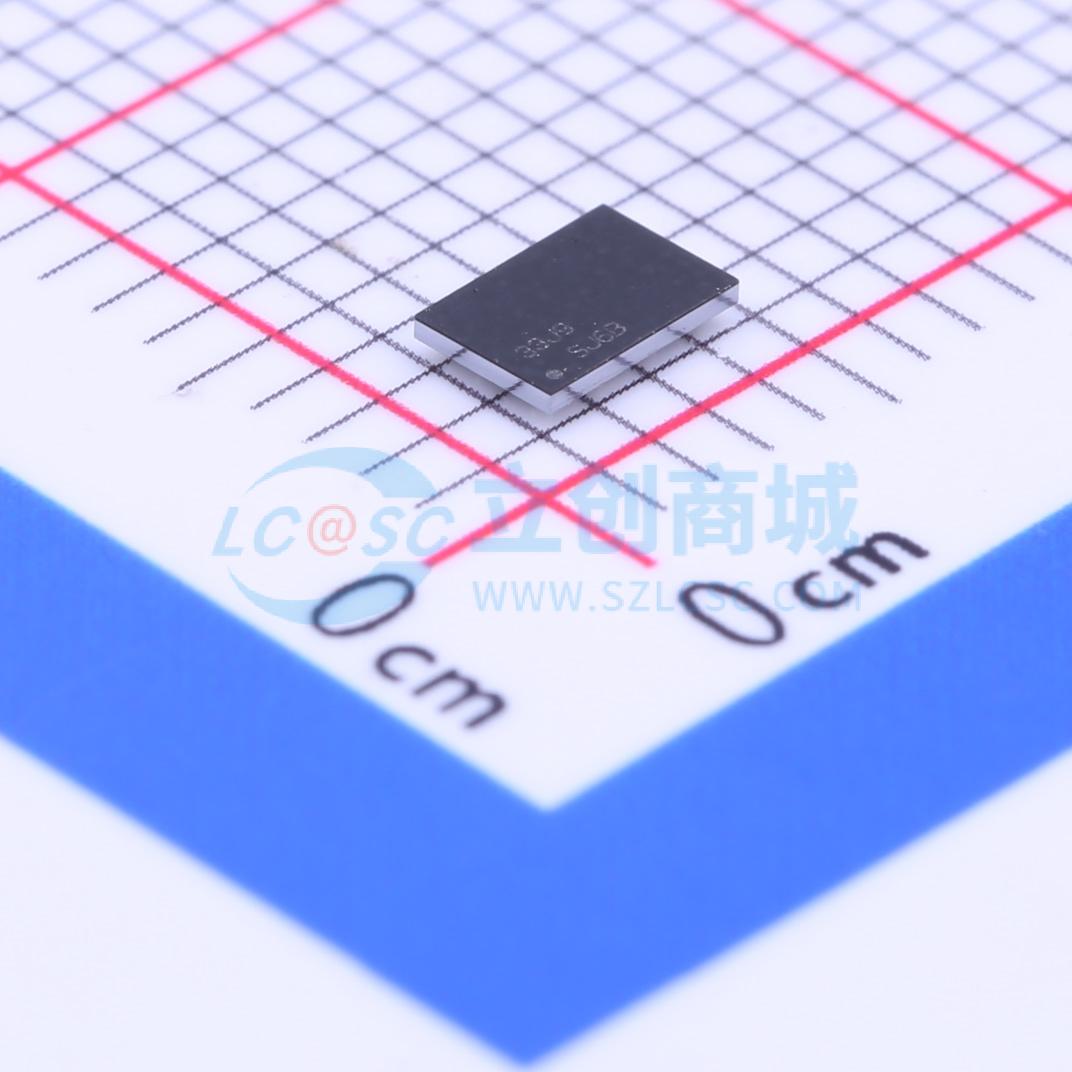

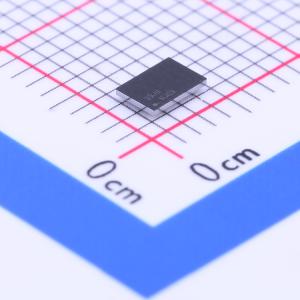

温馨提醒：图片仅供参考，商品以实物为准

LMR24220TL/NOPB

42V输入2A同步降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR24220是一款同步整流降压电压调节器,支持4.5V至42V的输入电压范围,输出电压范围为0.8V至24V,最大输出电流为2A。该芯片集成了低导通电阻的同步MOSFET,具有高达1MHz的开关频率,适用于空间受限的应用。
品牌名称: TI(德州仪器)
商品型号: LMR24220TL/NOPB
商品编号: C202182
商品封装: DSBGA-28
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

LMR24220同步整流降压转换器具备实现高效且经济实惠的降压稳压器所需的所有功能。它能够向负载提供2A电流，输出电压低至0.8V。双N沟道同步MOSFET开关可减少元件数量，从而降低复杂度并减小电路板尺寸。与大多数其他恒定导通时间（COT）稳压器不同，LMR24220的稳定性不依赖于输出电容的等效串联电阻（ESR），并且设计为与陶瓷电容和其他极低ESR输出电容配合使用时性能卓越。它无需环路补偿，可实现快速的负载瞬态响应和简单的电路实现。由于输入电压与导通时间呈反比关系，工作频率在电源变化时几乎保持恒定。工作频率可通过外部编程设置，最高可达1 MHz。保护功能包括VCC欠压锁定、输出过压保护、热关断和栅极驱动欠压锁定。LMR24220采用小型DSBGA薄型芯片级封装。

商品特性

输入电压范围：4.5V至42V
输出电压范围：0.8V至24V
输出电流最高可达2.0A
集成低RDS(ON)同步MOSFET，实现高效率
最高1 MHz开关频率
低关断静态电流，典型值为25 μA
可编程软启动
无需环路补偿
采用ERM的COT架构
28焊球DSBGA（2.45x3.64x0.60 mm）封装
完全支持WEBENCH®电源设计工具

应用领域

5V、12V和24V轨的负载点转换
空间受限的应用
工业分布式电源应用
功率计

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	800mV~24V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
