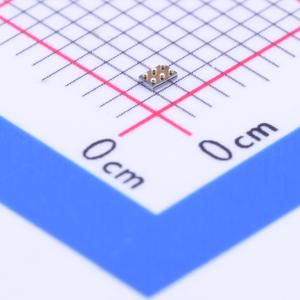

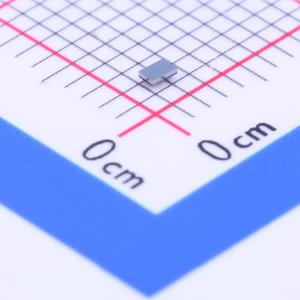

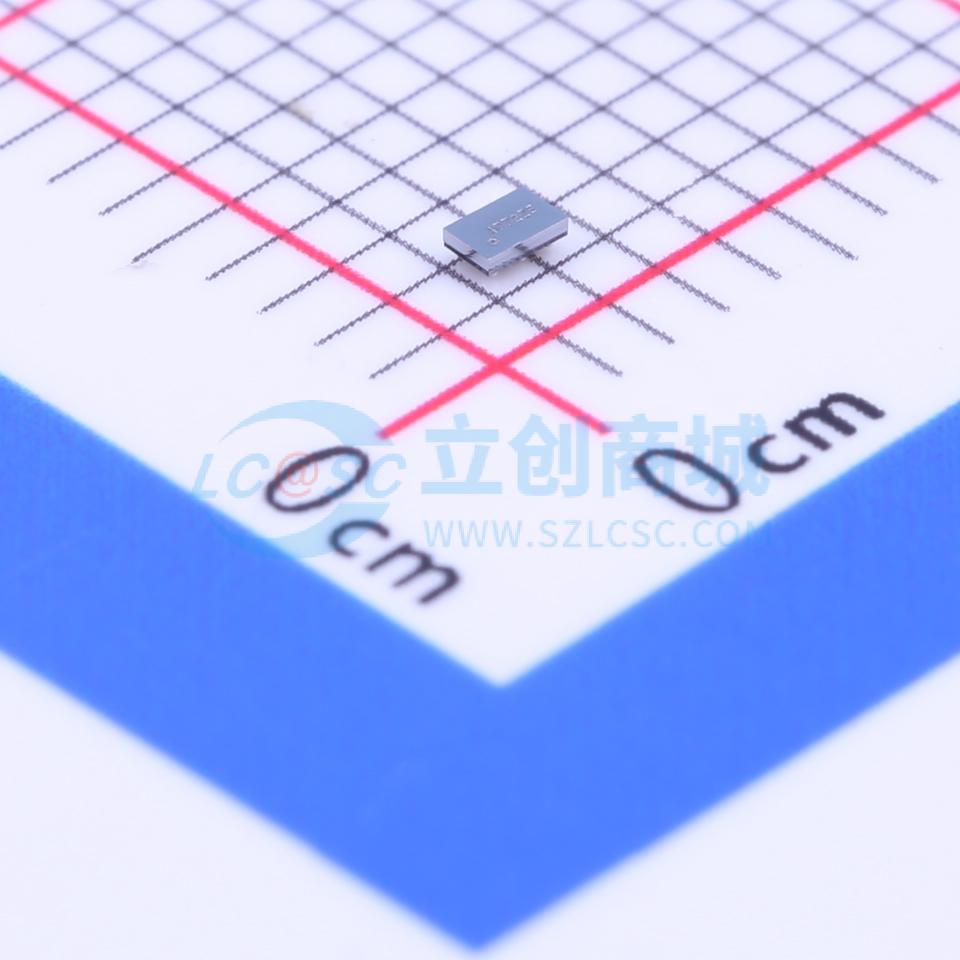

TPS22922YZPR

3.6V 2A 14mΩ 开关导通电阻负载开关

描述: TPS22922 具有输出放电功能的 3.6V、2A、14mΩ、35nA 泄漏负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22922YZPR
商品编号: C202159
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS22921、TPS22922 和 TPS22922B 是小型低导通电阻的负载开关，具有受控开启功能。这些设备包含一个P沟道MOSFET，可以在0.9V至3.6V的输入电压范围内工作。开关由一个开/关输入（ON）控制，可以直接与低压控制信号接口。在TPS22922和TPS22922B中，添加了一个65-Ω的片上负载电阻，用于在开关关闭时快速放电输出。该设备的上升时间（slew rate）是内部控制的，以避免浪涌电流：TPS22921和TPS22922的上升时间为30 μs，而TPS22922B为200 μs。

TPS22921、TPS22922 和 TPS22922B 具有低静态电流和关断电流，并采用节省空间的6引脚晶圆级芯片尺寸封装 DSBGA（WCSP: YZP 和 YZT 间距为0.5毫米，YFP 间距为0.4毫米），使其非常适合便携式电子产品。这些设备的工作环境温度范围为-40°C至85°C。

应用领域

PDA
手机
GPS 设备
MP3 播放器
外设端口
移动媒体播放器
射频模块

交货周期

订货1-3个工作日

购买数量

(3000个/圆盘，最小起订量 50 个)

个

起订量：50 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	900mV~3.6V
	导通电阻	14mΩ
	工作温度	-40℃~+85℃
