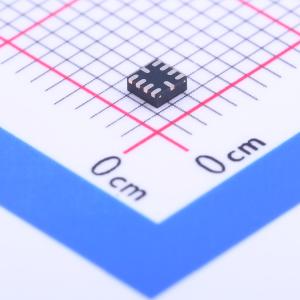

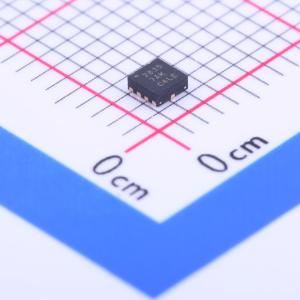

温馨提醒：图片仅供参考，商品以实物为准

OPA2835IRUNT

描述: OPA2835 双通道、超低功耗、轨到轨输出、负轨输入、VFB 放大器
品牌名称: TI(德州仪器)
商品型号: OPA2835IRUNT
商品编号: C202173
商品封装: QFN-10-EP(2x2)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	56MHz
	输入失调电压(Vos)	100uV
	输入失调电压温漂(Vos TC)	1.4uV/℃
	压摆率(SR)	160V/us
	输入偏置电流(Ib)	200nA
	输入失调电流(Ios)	13nA

	属性	参数值
	输入电压噪声密度(eN)	9.3nV/√Hz@100kHz
	共模抑制比(CMRR)	113dB
	静态电流(Iq)	250uA
	输出电流	40mA
	工作温度	-40℃~+125℃
	单电源电压	2.5V~5.5V
	双电源电压(Vee~Vcc)	-2.75V~-1.25V；1.25V~2.75V
	功能特性	使能/关断功能

商品概述

OPAx835包含OPA835单通道型号与OPA2835双通道型号，是超低功耗、轨到轨输出、负电源轨输入的电压反馈运算放大器，可由2.5V至5.5V范围内的单电源或者±1.25V至±2.75V范围内的双电源供电运行，同时拥有低功耗特性和出色的高频性能，适合注重功耗的电池供电类便携式应用。器件具有节能模式，可将电流降至1.5μA以下。OPA835 RUN封装选件包含集成的增益设置电阻器，可在印刷电路板上实现约2.00mm×2.00mm的尺寸，通过在PCB上添加电路迹线，可实现多种增益和反相衰减。器件可在-40℃至+125℃的扩展工业温度范围内运行。

商品特性

超低功耗
供电范围支持：单电源2.5V~5.5V，双电源±1.25V~±2.75V
每通道典型静态电流为250μA
断电模式典型电流为0.5μA
带宽为56MHz（AV=1V/V）
压摆率为160V/μs
上升时间为10ns（2VSTEP）
0.1精度稳定时间为55ns（2VSTEP）
过驱恢复时间为200ns
1kHz（1VRMS）条件下指标为0.00015（-116.4dBc）
1kHz（1VRMS）条件下总谐波失真为0.00003（-130dBc）
1MHz（2VPP）条件下二次/三次谐波失真为-70dBc/-73dBc
100kHz条件下输入电压噪声为9.3nV/√Hz
输入失调电压典型值100μV，最大值±500μV
共模抑制比为113dB
输出电流驱动为40mA
支持轨到轨输出，支持负电源轨输入
5V供电时输入电压范围为0.2V~3.9V
工作温度范围为-40℃~+125℃
具备节能模式，可将电流降至1.5μA以下
RUN封装集成增益设置电阻，可配置多种增益和反相衰减

应用领域

低功耗信号调节
音频模数转换器输入缓冲器
低功耗SAR和ΔΣ ADC驱动器
便携式系统
低功耗系统
高密度系统
超声波流量计
