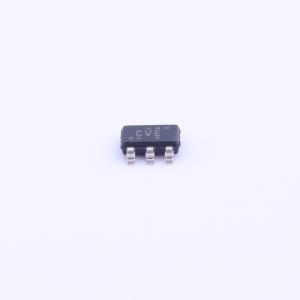

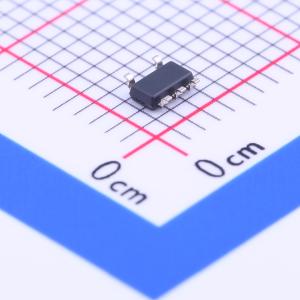

温馨提醒：图片仅供参考，商品以实物为准

TPS78227DDCR

具有使能功能和 -40°C 至 +125°C 工作温度范围的 150mA、毫微级 IQ、低压降稳压器

描述: TPS782 500nA IQ、150mA、超低静态电流低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS78227DDCR
商品编号: C202148
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS782 系列低压差线性稳压器 (LDO) 具备超低功耗和小型化封装的优势。该 LDO 专为对超低静态电流有严格要求的电池供电应用而设计。TPS782 具有超低的静态电流 IQ（500 nA），非常适合微处理器、微控制器和其他电池供电应用。超低功耗和小型化封装使设计人员能够针对特定应用定制功耗。 TPS782 系列设计为与德州仪器 (TI) 的 MSP430 及其他类似产品兼容。使能引脚 (EN) 与标准 CMOS 逻辑兼容。由于采用了小型化封装和可能较小的输出电容，该器件占用的电路板空间极小。TPS782 系列还具备热关断和限流功能，可在故障条件下保护器件。所有封装的工作温度范围均为 TΔ = -40°C 至 125°C。对于需要双级电压选项的高性能应用，可考虑 TPS780 系列，其静态电流 IQ 为 500 nA，并具备动态电压调节功能。

商品特性

低静态电流 IQ：500 nA
150 mA 低压差线性稳压器
输入电压范围：2.2 V 至 5.5 V
25°C 时低压差，150 mA 负载下为 130 mV
85°C 时低压差，150 mA 负载下为 175 mV
在负载、线路和温度变化范围内精度为 3%
使用 1.0 μF 陶瓷电容即可稳定工作
热关断和过流保护
使能引脚与 CMOS 逻辑电平兼容
提供 DDC (TSOT23-5) 或 DRV (2 mm×2 mm SON-6) 封装

应用领域

TI MSP430 配套应用
无线手持设备和智能手机
MP3 播放器
电池供电的手持产品

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.7V
	输出电流	150mA
	电源纹波抑制比(PSRR)	40dB@(10Hz)
	压差	130mV@(150mA)

	属性	参数值
	静态电流(Iq)	420nA
	噪声	108uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
