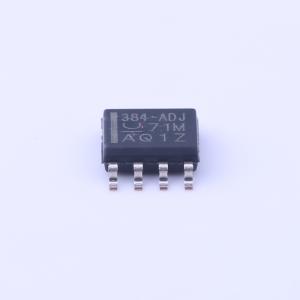

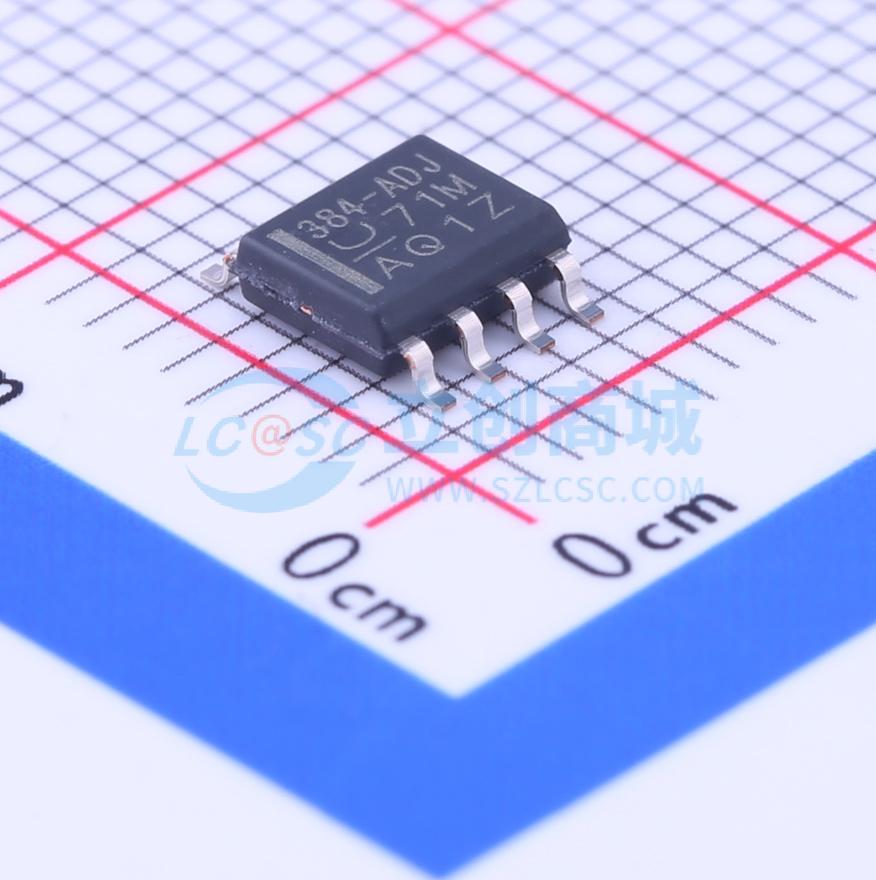

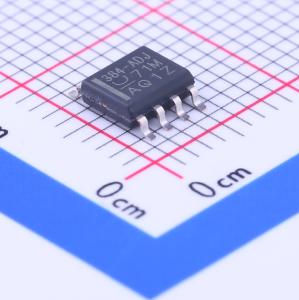

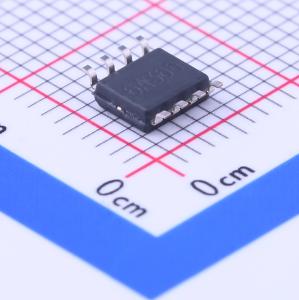

UCC384DP-ADJ

UCC384-x系列负线性串联稳压调节器专为对低静态功耗有要求的低压差应用而设计。该系列采用BCDMOS工艺制造，非常适合低输入输出压差应用，UCC384-x可通过0.5 A电流，仅需0.2 V的输入电压裕量。压差随输出电流线性降低，在50 mA时压差小于20 mV。 在正常（非压差）条件下，该器件的静态电流消耗通常为200 μA。仅当器件在低VIN且接近压差状态下工作时，内部集成的电荷泵才会启用。这样可确保即使在最大负载电流和-3.2 V的VIN条件下，器件也能满足压差规格要求，同时静态电流仅适度增加。启用电荷泵时，静态电流始终小于350 μA。UCC384的静态电流不会随负载电流增加。 器件内部对短路电流进行了限制。当出现持续过流情况时，器件会在tON延迟后关断。然后，器件会保持关断一段时间tOFF，该时间是tON延迟的40倍。之后，器件会以2.5%的tON/tOFF占空比开始脉冲式开关。这可大幅降低短路期间的功耗，使得散热片（若需要）只需满足正常工作需求即可。通过外部电容设置导通时间，关断时间始终是tON的40倍。 将SD/CT引脚拉至比-0.7 V更正的电压，可将UCCx84-x的功耗降至45 μA（最大值）。为便于更简单的接口连接，可将SD/CT引脚拉高至比接地引脚高6 V，而不会使钳位二极管导通。 内部功耗通过热过载保护电路进一步控制。若结温超过140 ℃，会触发热关断。芯片将保持关断状态，直到温度下降20 ℃（TJ = 120 ℃）。
