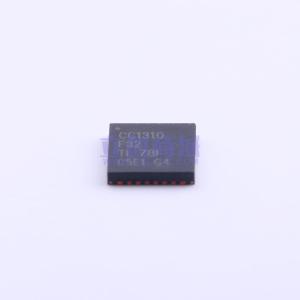

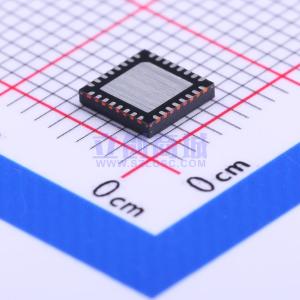

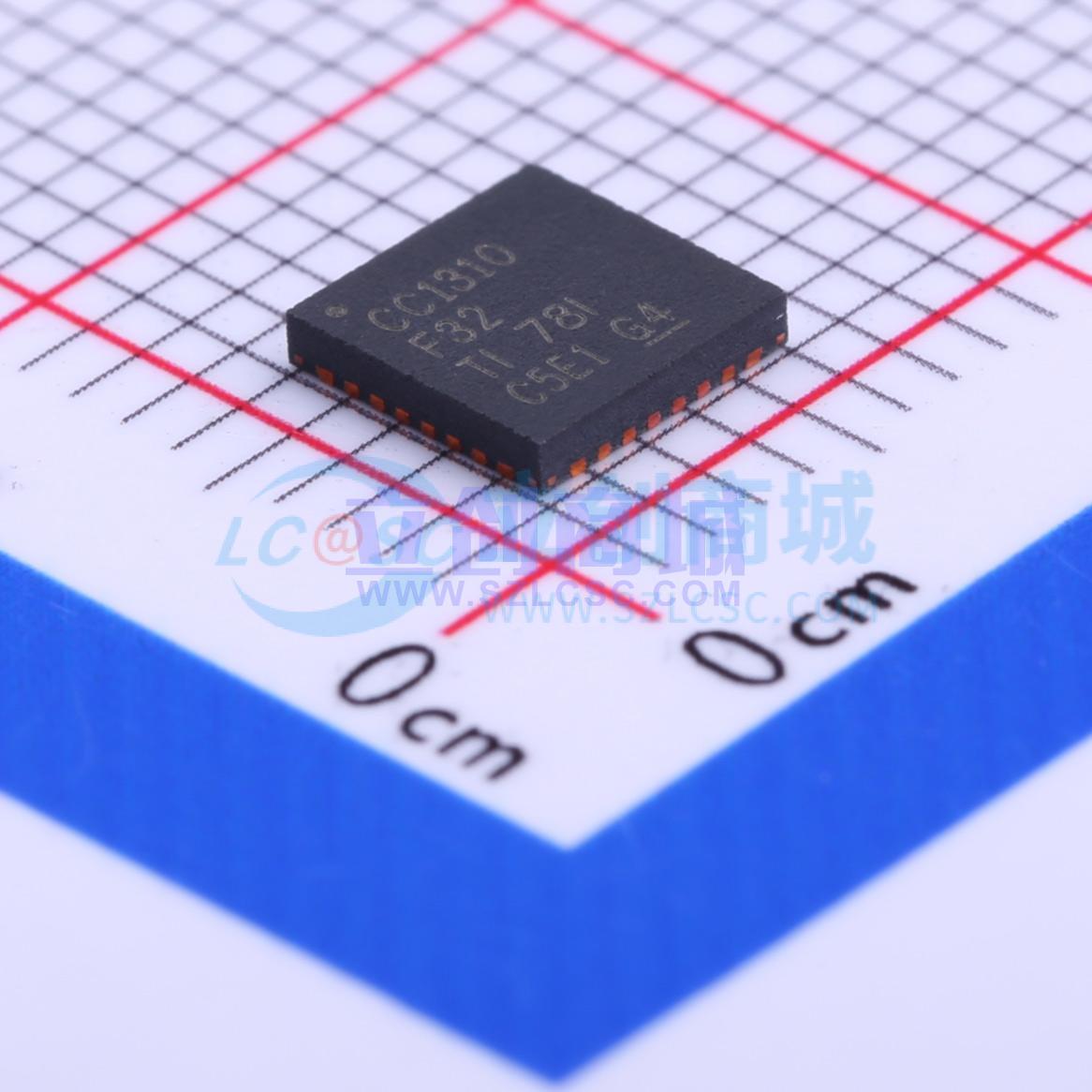

CC1310F32RSMT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC1310 具有 128kB 闪存的 SimpleLink™ 32 位 Arm Cortex-M3 低于 1GHz 无线 MCU
品牌名称: TI(德州仪器)
商品型号: CC1310F32RSMT
商品编号: C202150
商品封装: VQFN-32-EP(4x4)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

CC1310是CC26xx和CC13xx系列经济高效、超低功耗的2.4 GHz和Sub-1 GHz射频器件的一员。极低的有源射频和微控制器（MCU）电流消耗，加上灵活的低功耗模式，可实现出色的电池续航能力，允许使用小型纽扣电池进行远距离操作，并适用于能量收集应用。 CC1310器件是经济高效、超低功耗的Sub-1 GHz无线MCU系列中的首款产品。CC1310器件在一个支持多种物理层和射频标准的平台中，将灵活的低功耗射频收发器与强大的48 MHz Cortex®-M3微控制器相结合。专用的无线电控制器（Cortex®-M0）处理存储在ROM或RAM中的低级射频协议命令，从而确保超低功耗和灵活性。CC1310器件的低功耗并不会牺牲射频性能；它具有出色的灵敏度和鲁棒性（选择性和阻塞性）。 CC1310器件是一款高度集成的真正单芯片解决方案，集成了完整的射频系统和片上DC-DC转换器。专用的自主超低功耗MCU可以以极低功耗的方式处理传感器，该MCU可配置为处理模拟和数字传感器；因此，主MCU（Cortex-M3）可以最大限度地延长休眠时间。 CC1310的电源和时钟管理以及无线电系统需要软件进行特定配置和处理才能正常运行，这已在TI-RTOS中实现。TI建议在该器件的所有应用开发中使用此软件框架。完整的TI-RTOS和设备驱动程序以源代码形式免费提供。

商品特性

强大的ARM Cortex-M3处理器——EEMBC CoreMark得分：142——EEMBC ULPBench得分：158——时钟速度高达48 MHz
32 KB、64 KB和128 KB的系统内可编程闪存
8 KB用于缓存的SRAM（或用作通用RAM）
20 KB超低漏电SRAM
2引脚cJTAG和JTAG调试
支持无线（OTA）更新
超低功耗传感器控制器——可与系统其余部分自主运行——16位架构——2 KB超低漏电SRAM用于代码和数据
高效的代码大小架构，将TI-RTOS、驱动程序和引导加载程序的部分内容置于ROM中
符合RoHS标准的封装——7 mm×7 mm RGZ VQFN48（30个GPIO）——5 mm×5 mm RHB VQFN32（15个GPIO）——4 mm×4 mm RSM VQFN32（10个GPIO）
外设——所有数字外设引脚均可路由至任何GPIO——四个通用定时器模块（八个16位或四个32位定时器，每个均支持PWM）——12位ADC，200 ksps，8通道模拟多路复用器——连续时间比较器——超低功耗时钟比较器——可编程电流源——UART——2× SSI（SPI、MICROWIRE、TI）——I2C、I2S——实时时钟（RTC）——AES-128安全模块——真随机数发生器（TRNG）——支持八个电容式感应按钮——集成温度传感器
外部系统——片上内部DC-DC转换器——与SimpleLink CC1190范围扩展器无缝集成
低功耗——宽电源电压范围：1.8至3.8 V——接收：5.4 mA——发射功率为+10 dBm时：13.4 mA——48 MHz活动模式MCU运行Coremark：2.5 mA（51 μA/MHz）——活动模式MCU：48.5 CoreMark/mA——24 MHz活动模式传感器控制器：0.4 mA + 8.2 μA/MHz——传感器控制器每秒唤醒一次进行一次12位ADC采样：0.95 μA——待机：0.7 μA（RTC运行且RAM和CPU保持）——关机：185 nA（外部事件唤醒）
射频部分——出色的接收器灵敏度：使用远距离模式时为–124 dBm，50 kbps（Sub-1 GHz）时为–110 dBm——出色的选择性（±100 kHz）：56 dB——出色的阻塞性能（±10 MHz）：90 dB——可编程输出功率高达+15 dBm——单端或差分射频接口——适用于符合全球射频法规的系统• ETSI EN 300 220、EN 303 204（欧洲）• FCC CFR47 Part 15（美国）• ARIB STD-T108（日本）无线M-Bus和选定的IEEE 802.15.4g物理层
工具和开发环境——全功能且低成本的开发套件——针对不同射频配置的多个参考设计——数据包嗅探器PC软件——传感器控制器工作室——SmartRF工作室——SmartRF闪存编程器2——IAR Embedded Workbench for ARM——Code Composer Studio

应用领域

315、433、470、500、779、868、915、920 MHz的ISM和SRD系统
通道间隔为50 kHz至5 MHz的低功耗无线系统
家庭和建筑自动化
无线报警和安全系统
工业监控和控制
智能电网和自动抄表
无线医疗应用
无线传感器网络
有源RFID
IEEE 802.15.4g、支持IP的智能对象（6LoWPAN）、无线M-Bus、KNX系统、Wi-SUN和专有系统
能量收集应用
电子货架标签（ESL）
远距离传感器应用
热成本分配器

	属性	参数值
	商品目录	无线收发芯片
	接口类型	I2C；I2S；UART；SPI
	工作电压	1.8V~3.8V
	输出功率	10dBm

	属性	参数值
	数据速率	50Kbps
	灵敏度	-124dBm
	接收电流	5.4mA
	工作温度	-40℃~+85℃
