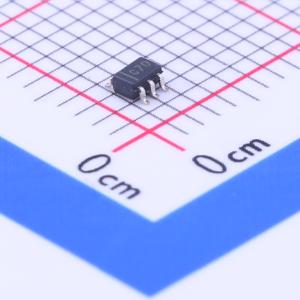

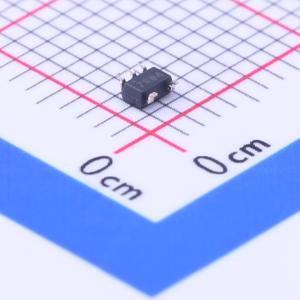

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G17QDCKRQ1
单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G17-Q1 具有施密特触发输入的汽车类单路 1.65V 至 6.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G17QDCKRQ1
- 商品编号
- C205900
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 1.5ns@3.3V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
型号为SN74LVC1G17-Q1，是一款单施密特触发缓冲器，内部包含一个缓冲单元，执行布尔功能Y=A，可作为独立缓冲器件工作；由于施密特作用，该器件对正向输入信号和负向输入信号可具有不同的输入阈值电平；器件完全支持部分掉电应用，Ioff电路可禁用输出，避免器件掉电时产生有害的回流电流，工作电源电压范围为1.65V~5.5V。
商品特性
- 符合汽车应用要求
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V条件下输出驱动能力为±24mA
- Ioff功能支持部分掉电模式工作
- 施密特触发设计，对正向、负向输入信号具有不同输入阈值
- 掉电时可阻止回流电流损坏器件
- 未使用输入需接VCC或地以保证正常工作
应用领域
- 汽车电子领域应用
- 通用数字逻辑缓冲场景
