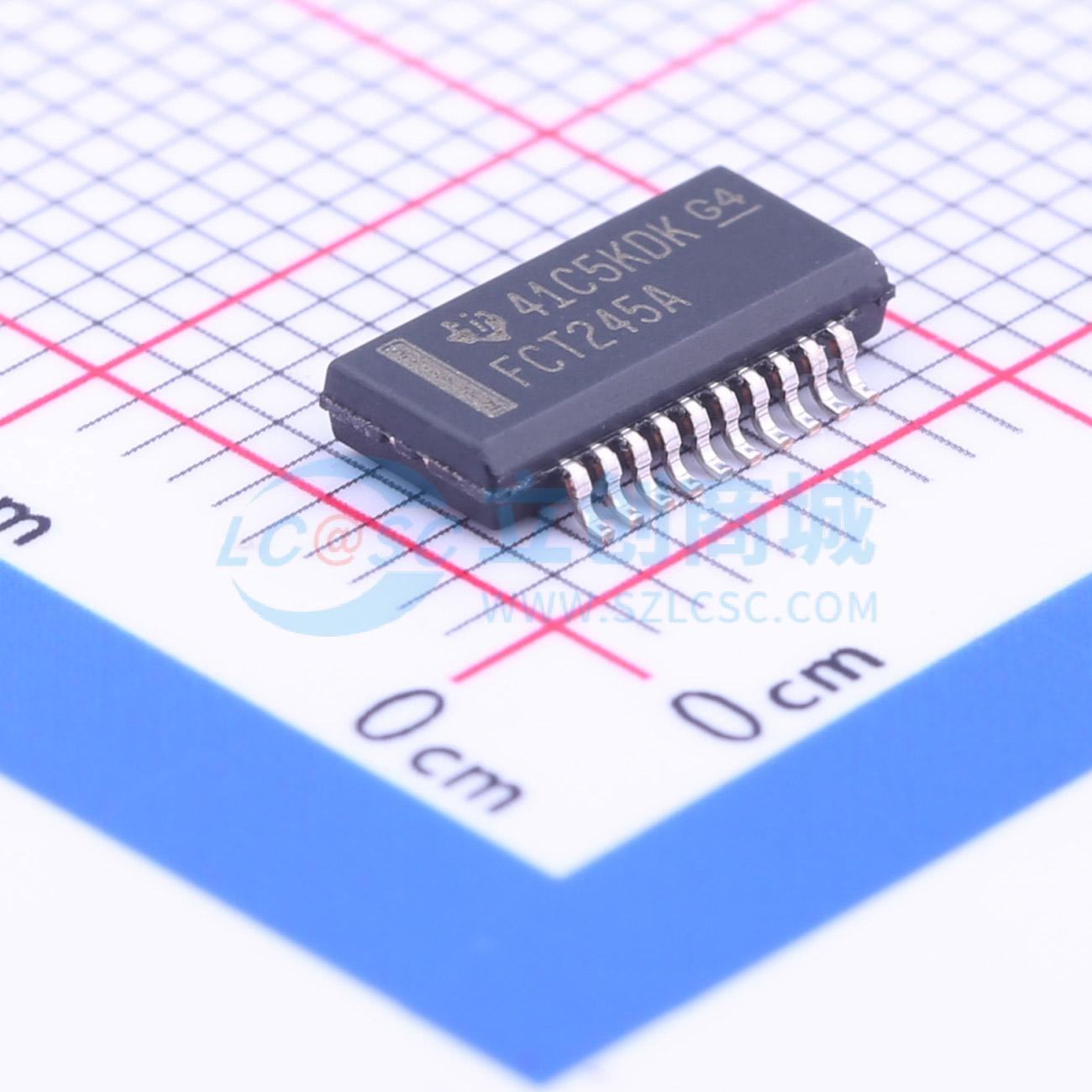

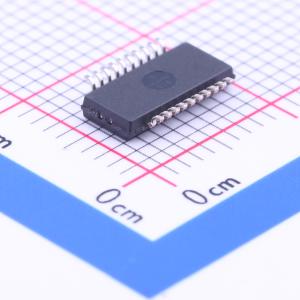

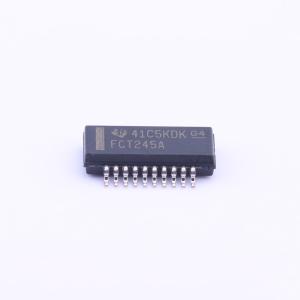

温馨提醒：图片仅供参考，商品以实物为准

CY74FCT245ATQCT

8位三态输出收发器，具备边缘速率控制电路和部分掉电模式，支持TTL输入输出逻辑电平

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CY74FCT245T 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: CY74FCT245ATQCT
商品编号: C202136
商品封装: SSOP-20
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

FCT245T器件包含八个带有三态输出的同相双向缓冲器，面向总线应用设计。发送/接收(T/R)输入决定双向收发器的数据流向。发送（高电平有效）使数据从A端口流向B端口。输出使能(OE)为高电平时，会将A端口和B端口都置为高阻抗状态从而禁用这两个端口。这些器件针对使用Ioff的部分掉电模式应用进行了完整规范设计。Ioff电路会禁用输出，防止器件掉电时产生破坏性的回流电流。

商品特性

功能、引脚排列和驱动兼容FCT和F逻辑
为等效FCT功能的降低VOH版本，典型值为3.3 V
带有边沿速率控制电路，可显著改善噪声特性
Ioff支持部分掉电模式操作
ESD防护等级超过JESD 22
2000-V 人体模型（A114-A）
200-V 机器模型（A115-A）
1000-V 充电器件模型（C101）
匹配的上升时间和下降时间
完全兼容TTL输入和输出逻辑电平
CY54FCT245T具备48 mA输出灌电流、12 mA输出拉电流
CY74FCT245T具备64 mA输出灌电流、32 mA输出拉电流
三态输出

应用领域

总线导向应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.75V~5.25V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74FCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	200uA
	传播延迟(tpd)	-
	功能特性	边沿速率可控；掉电隔离；输出使能
