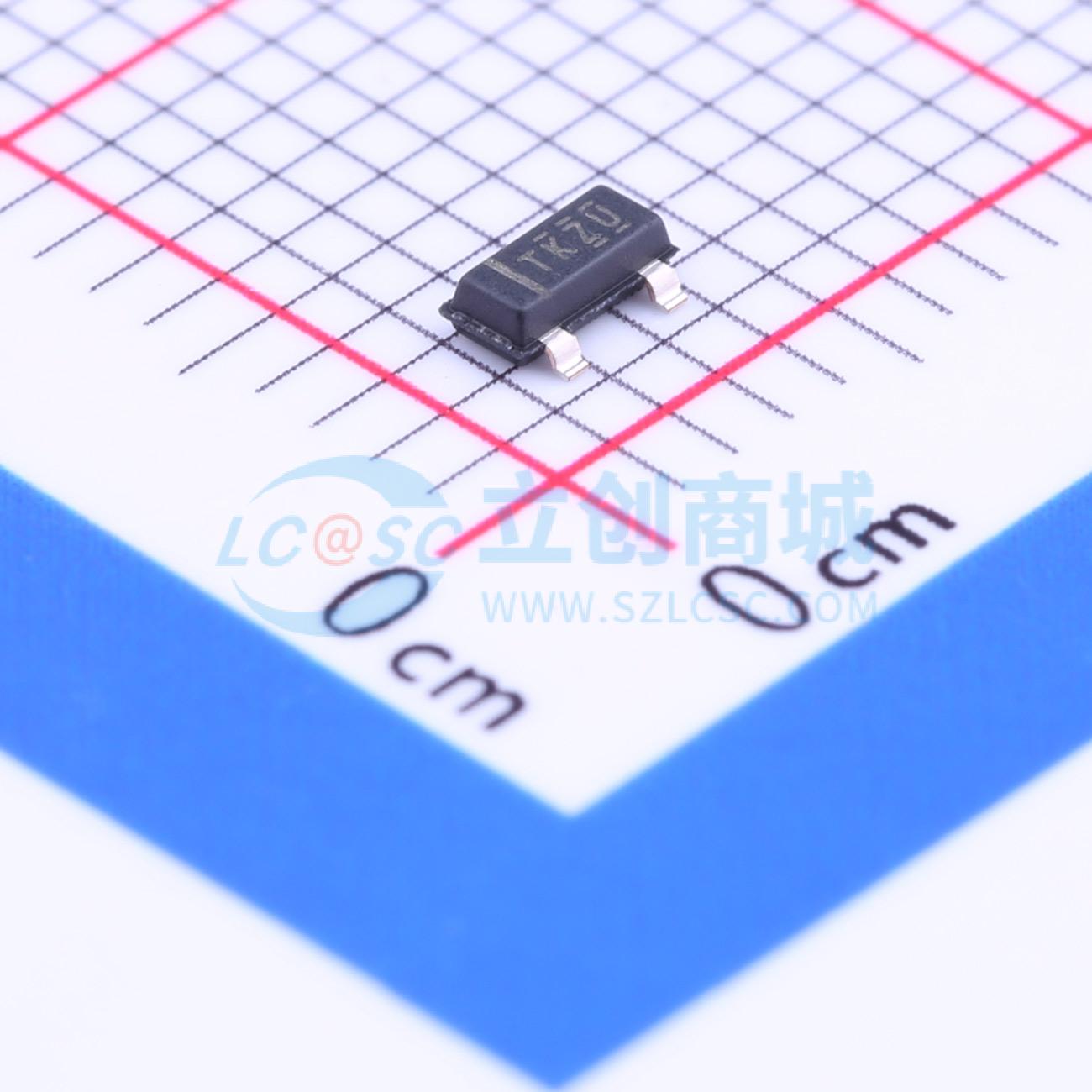

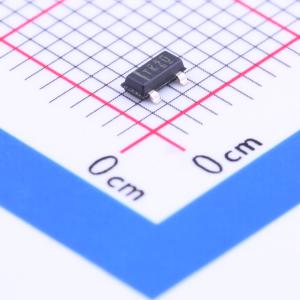

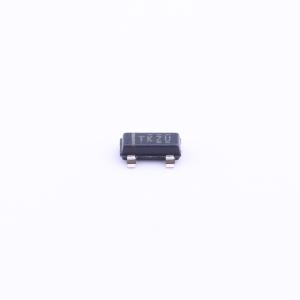

TL4050C50QDBZRQ1

并联 50ppm/℃

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL4050C50-Q1 5V、0.5%、50ppm/°C 汽车类精密微功耗并联电压基准
品牌名称: TI(德州仪器)
商品型号: TL4050C50QDBZRQ1
商品编号: C202144
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

TL4050-Q1系列并联电压基准源用途广泛、易于使用，适用于各种应用场景。这款两端固定输出器件工作时无需外部电容，且在所有容性负载下都能保持稳定。此外，该基准源具有低动态阻抗、低噪声和低温漂系数的特点，可确保在较宽的工作电流和温度范围内输出电压稳定。 TL4050-Q1有三种初始容差可供选择，A级的最大初始容差为0.1%，C级的最大初始容差为0.5%。因此，设计人员在为其应用选择最佳性价比时具有很大的灵活性。TL4050-Q1采用节省空间的SOT-23-3和SC-70封装，典型最小工作电流为45 μA，也非常适合便携式应用。 TL4050x-Q1的特性适用于-40°C至125°C的环境温度范围。

商品特性

符合汽车应用标准
固定输出电压为2.048 V、2.5 V、4.096 V、5 V
输出容差小、温漂系数低：A级最大0.1%、50 ppm/°C；B级最大0.2%、50 ppm/°C；C级最大0.5%、50 ppm/°C
低输出噪声：典型值41 μV RMS
宽工作电流范围：典型值60 μA至15 mA
在所有容性负载下保持稳定；无需输出电容
扩展温度范围：-40°C至125°C

应用领域

数据采集系统
电源及电源监控器
仪器仪表和测试设备
过程控制
精密音频
汽车电子
能源管理
电池供电设备

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	5V
	输出电流	15mA
	精度	±0.5%

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	90uA
	噪声(10Hz-10kHz)	93uVrms
	工作温度	-40℃~+125℃@(Ta)
