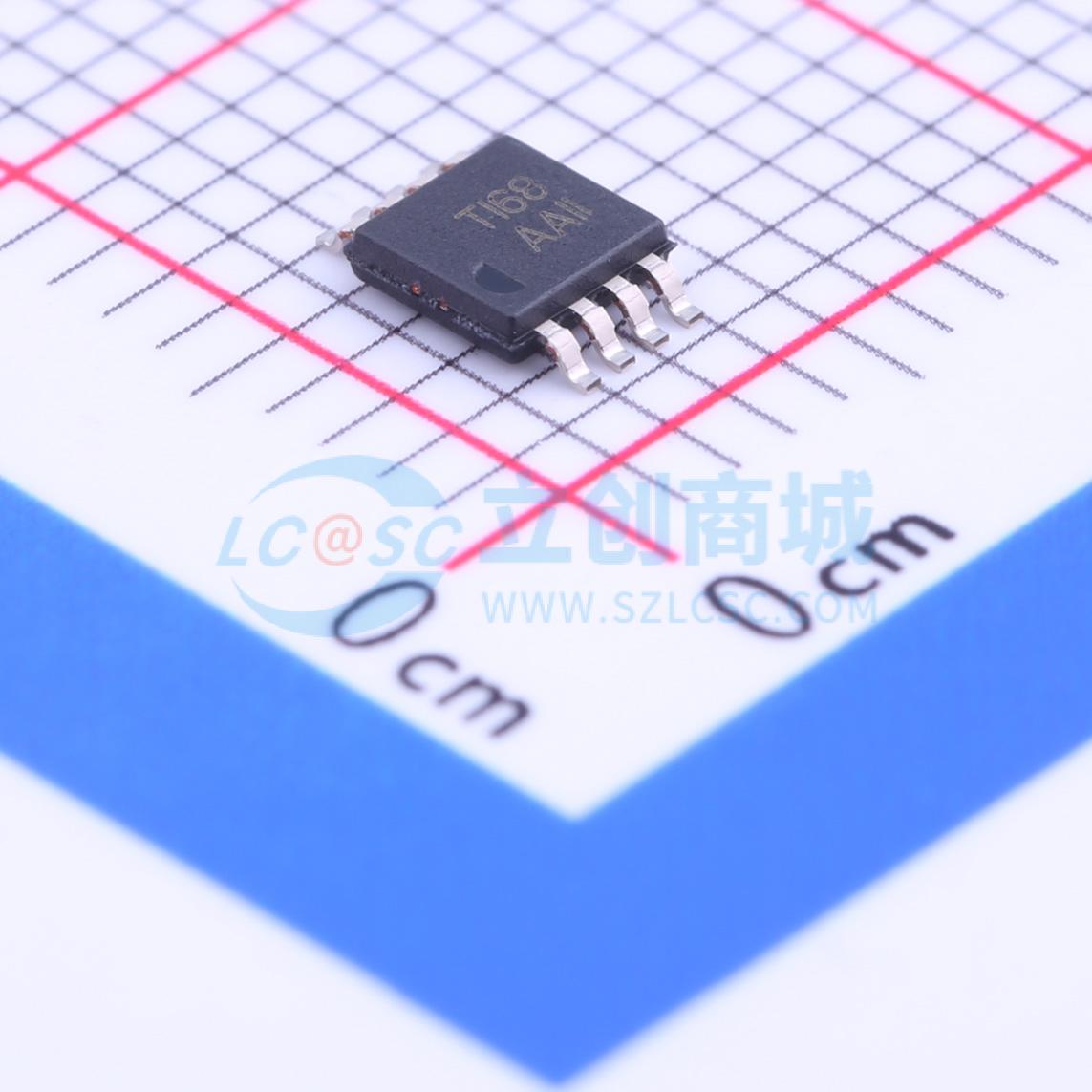

温馨提醒：图片仅供参考，商品以实物为准
TPA6203A1DGNR
1.25W单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA6203A1 1.25W 单声道模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA6203A1DGNR
- 商品编号
- C202146
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.25Wx1@8Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.06% | |
| 静态电流(Iq) | 1.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 104dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -90dB | |
| 效率 | 70.2% | |
| 输入通道数 | 1对差分输入 |
商品概述
TPA6203A1是一款1.25 W单声道全差分放大器，旨在驱动阻抗至少为8 Ω的扬声器，在大多数应用中，其在印刷电路板（PCB）上的总面积小于37 mm²（ZQV封装选项）。该器件的工作电压范围为2.5 V至5.5 V，静态电源电流仅为1.7 mA。TPA6203A1提供节省空间的2 mmx2 mm MicroStar Junior BGA封装，以及节省空间的3 mmx3 mm QFN（DRB）封装。
商品特性
- 在电源电压为5 V、总谐波失真（THD）=1%（典型值）时，可向8 Ω负载提供1.25 W功率
- 低电源电流：典型值为1.7 mA
- 关断控制电流<10 μA
- 仅需五个外部元件
- 改善的电源抑制比（PSRR）（90 dB）和宽电源电压范围（2.5 V至5.5 V），可直接由电池供电
- 全差分设计减少射频整流
- 改善的共模抑制比（CMRR）可省去两个输入耦合电容
- 由于采用全差分设计和高PSRR，旁路电容C（BYPASS）可选
- 提供2 mmx2 mm MicroStar Junior BGA封装（GQV、ZQV）
- 提供3 mmx3 mm QFN封装（DRB）
- 提供8引脚PowerPAD MSOP封装（DGN）
应用领域
- 专为无线或蜂窝手机以及个人数字助理（PDA）设计
