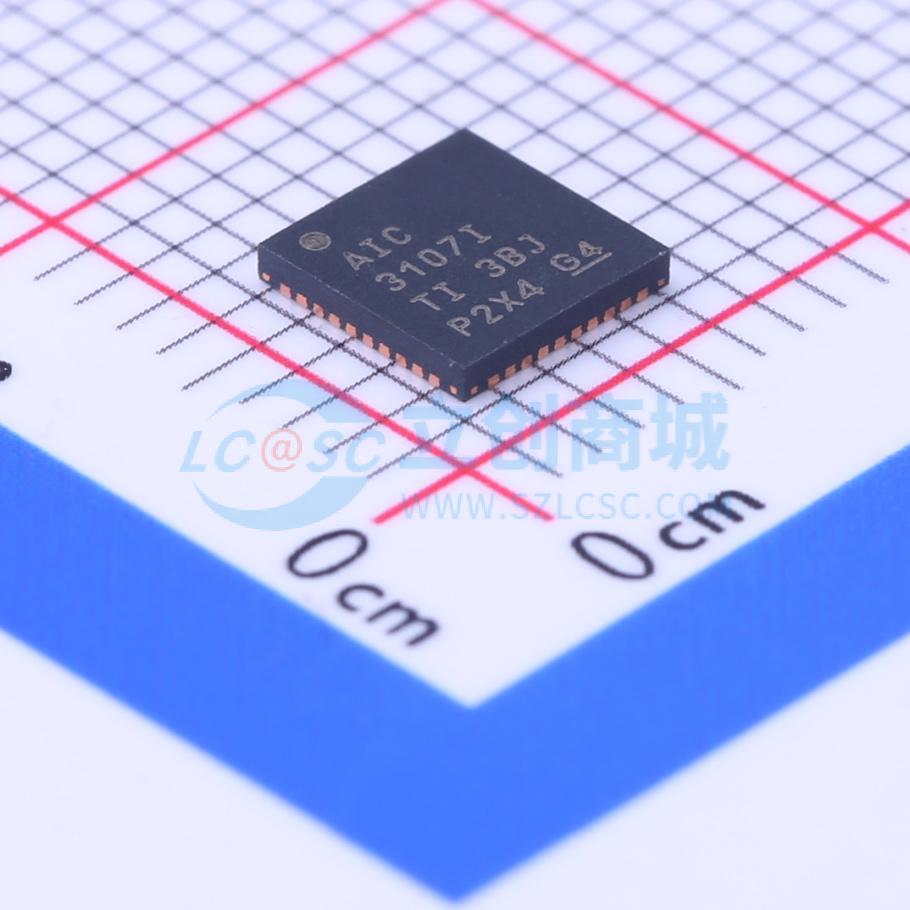

TLV320AIC3107IRSBT

TLV320AIC3107是一款低功耗立体声音频编解码器，集成了立体声耳机放大器、单声道D类扬声器驱动器，以及多个输入和输出，可配置为单端或全差分模式。 该器件具备基于寄存器的广泛电源控制功能，在3.3V模拟电源供电下，立体声48kHz DAC播放功耗低至15mW，非常适合便携式电池供电的音频和电话应用。 高功率输出驱动器能够驱动多种负载配置，包括使用交流耦合电容驱动多达三路单端16Ω耳机，或在无电容输出配置下驱动立体声16Ω耳机。单声道D类输出能够差分驱动8Ω扬声器。 立体声音频DAC支持8kHz至96kHz的采样率，并在DAC路径中包含可编程数字滤波，可实现3D、低音、高音、中音效果、扬声器均衡，以及针对32kHz、44.1kHz和48kHz采样率的去加重功能。立体声音频ADC支持8kHz至96kHz的采样率，前置可编程增益放大器或AGC，可为低电平麦克风输入提供高达59.5dB的模拟增益。TLV320AIC3107的AGC攻击时间（8 - 1408ms）和衰减时间（0.05 - 22.4秒）具有极宽的可编程范围。这种扩展的AGC范围使AGC能够针对多种应用进行调整。 对于既不需要模拟信号处理也不需要数字信号处理的节能应用，该器件可以设置为特殊的模拟信号直通模式。在此模式下，由于大部分器件在直通操作期间处于掉电状态，因此可显著降低功耗。 串行控制总线支持I²C协议，而串行音频数据总线可配置为I²S、左/右对齐、DSP或TDM模式。该器件集成了高度可编程的PLL，可灵活生成时钟，并支持从512kHz至50MHz的各种可用MCLK产生的所有标准音频速率，尤其针对12MHz、13MHz、16MHz、19.2MHz和19.68MHz等最常用的系统时钟进行了优化。 TLV320AIC3107的模拟电源电压范围为2.7V - 3.6V，数字内核电源电压范围为1.65V - 1.95V，数字I/O电源电压范围为1.1V - 3.6V，扬声器放大器电源电压范围为2.7V - 5.5V。该器件提供5x5mm、40引脚QFN封装，未来还将提供3.5x3mm、42引脚DSBGA封装。 TLV320AIC3107的录音路径包含集成的麦克风偏置、数字控制的立体声麦克风前置放大器和自动增益控制（AGC），并具备多个模拟输入之间的混音/复用功能。录音期间可使用可编程滤波器，以消除数码相机光学变焦时可能产生的可听噪声。播放路径包括来自立体声DAC和所选输入的混音/复用功能。

• 集成单声道D类放大器的立体声编解码器
• 高性能音频DAC
• 97dB A信噪比（单端）
• 16/20/24/32位数据
• 支持8kHz至96kHz的采样率
• 3D/低音/高音/均衡/去加重效果
• 具备灵活的节能模式和性能
• 高性能音频ADC
• 92dB A信噪比，支持8kHz至96kHz的采样率
• 录音期间可进行数字信号处理和噪声滤波
• 七个音频输入引脚
• 可配置为6个单端输入或3个全差分输入
• 支持浮动输入配置
• 多个音频输出驱动器
• 单声道全差分或立体声单端耳机驱动器
• 单端立体声线路输出
• 单声道1W D类BTL 8Ω扬声器驱动器
• 可编程PLL，用于灵活的时钟生成
• I²C控制总线
• 音频串行数据总线支持I²S、左/右对齐、DSP和TDM模式
• 广泛的模块化电源控制
• 电源：
  • 扬声器放大器：2.7V - 5.5V
  • 模拟：2.7V – 3.6V
  • 数字内核：1.525V – 1.95V
  • 数字I/O：1.1V - 3.6V
• 封装：
  • 5mm x 5mm 40引脚QFN，0.4mm引脚间距
  • 3.563mm x 3.376mm 42引脚DSBGA，0.5mm引脚间距（产品预览）

• 手机
• 数码相机
• 便携式媒体播放器
• 通用便携式音频设备
